Περίληψη άρθρου:ΕναΗλεκτρικός πίνακας ελέγχουείναι η κεντρική ηλεκτρική πλατφόρμα και η πλατφόρμα ελέγχου που συνδέει τη διανομή ισχύος, τα εξαρτήματα αυτοματισμού, τις συσκευές προστασίας, τα συστήματα παρακολούθησης και τον εξοπλισμό πεδίου. Ένα σωστά σχεδιασμένο ντουλάπι μπορεί να βελτιώσει τη λειτουργική ασφάλεια, να απλοποιήσει τη συντήρηση, να προστατεύσει ευαίσθητα ηλεκτρικά εξαρτήματα και να παρέχει πιο σταθερό έλεγχο των βιομηχανικών μηχανημάτων. Αυτό το άρθρο εξηγεί τη δομή, τις αρχές λειτουργίας, τα βασικά εξαρτήματα, τους παράγοντες επιλογής, τα ζητήματα εγκατάστασης, τις πρακτικές συντήρησης και τις επιλογές προσαρμογής που βοηθούν τους βιομηχανικούς χρήστες να επιλέξουν έναν κατάλληλο ηλεκτρικό πίνακα ελέγχου για απαιτητικές εφαρμογές.
Πίνακας περιεχομένων
- Τι είναι ένας ηλεκτρικός πίνακας ελέγχου;
- Γιατί είναι σημαντικός ένας πίνακας ηλεκτρικού ελέγχου;
- Ποια εξαρτήματα βρίσκονται μέσα σε έναν ηλεκτρικό πίνακα ελέγχου;
- Πώς λειτουργεί ένας πίνακας ηλεκτρικού ελέγχου;
- Πώς πρέπει να επιλέξετε έναν ηλεκτρικό πίνακα ελέγχου;
- Ποιοι παράγοντες σχεδιασμού επηρεάζουν την απόδοση του ντουλαπιού;
- Πού χρησιμοποιούνται οι ηλεκτρικοί πίνακες ελέγχου;
- Γιατί είναι σημαντική η προσαρμογή για γραφεία βιομηχανικού ελέγχου;
- Πώς μπορείτε να συντηρήσετε έναν ηλεκτρικό πίνακα ελέγχου;
- Λίστα ελέγχου επιλογής ηλεκτρικού πίνακα ελέγχου
- Γιατί να εργαστείτε με την Aote Tianjin Pump Co., Ltd.;
- Συχνές Ερωτήσεις
- Σύναψη

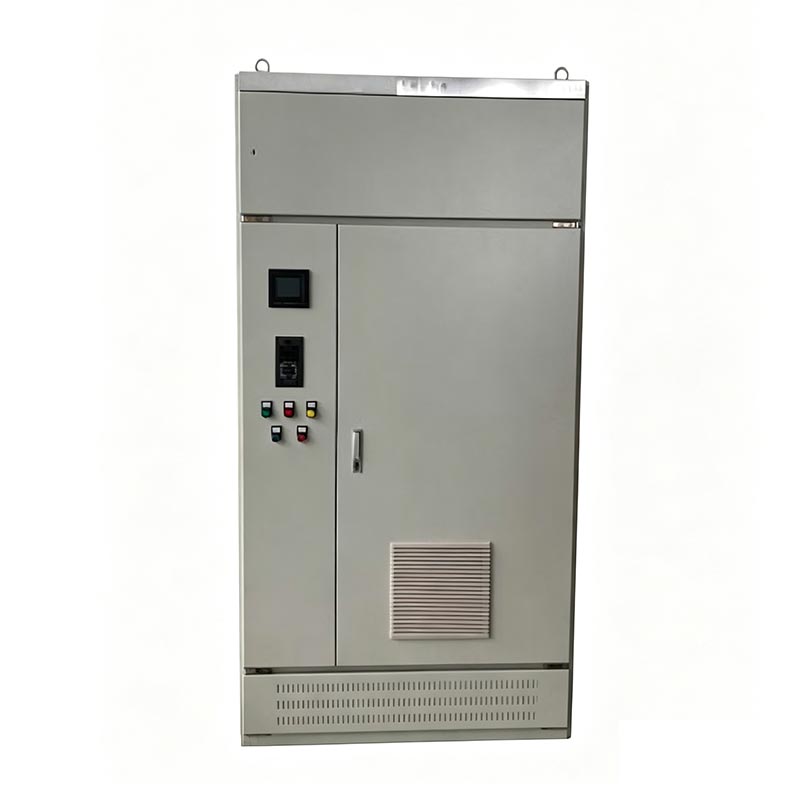

Τι είναι ένας ηλεκτρικός πίνακας ελέγχου;
ΕναΗλεκτρικός πίνακας ελέγχουείναι ένα κλειστό συγκρότημα που χρησιμοποιείται για τη στέγαση ηλεκτρικών, ηλεκτρονικών εξαρτημάτων προστασίας, ελέγχου και επικοινωνίας για βιομηχανικό εξοπλισμό και αυτοματοποιημένα συστήματα. Αντί της εγκατάστασης μεμονωμένων ηλεκτρικών συσκευών σε μια εγκατάσταση, ένας πίνακας ελέγχου οργανώνει τις κύριες λειτουργίες ελέγχου σε ένα προστατευμένο περίβλημα.
Ανάλογα με την εφαρμογή, ένα ερμάριο μπορεί να περιέχει διακόπτες κυκλώματος, επαφές, ρελέ, συσκευές προστασίας κινητήρα, προγραμματιζόμενους λογικούς ελεγκτές (PLC), μονάδες μεταβλητής συχνότητας (VFD), τερματικά μπλοκ, τροφοδοτικά, όργανα παρακολούθησης, μονάδες επικοινωνίας, διακόπτες, εξοπλισμό ψύξης και άλλα ηλεκτρικά εξαρτήματα.
Το ερμάριο λειτουργεί ουσιαστικά ως το κέντρο ελέγχου μεταξύ της εισερχόμενης ηλεκτρικής ενέργειας, του συστήματος ελέγχου και του εξοπλισμού που εκτελεί την πραγματική εργασία. Σε συστήματα αντλιών, για παράδειγμα, το ερμάριο μπορεί να λαμβάνει σήματα από αισθητήρες πίεσης, αισθητήρες στάθμης υγρού, μετρητές ροής ή άλλες συσκευές πεδίου και στη συνέχεια να ελέγχει τους κινητήρες της αντλίας σύμφωνα με τις προγραμματισμένες συνθήκες λειτουργίας.
Ένα ντουλάπι υψηλής ποιότητας είναι επομένως κάτι περισσότερο από ένα μεταλλικό περίβλημα. Είναι μια ολοκληρωμένη λύση μηχανικής που πρέπει να λαμβάνει υπόψη την ηλεκτρική ασφάλεια, τις απαιτήσεις φορτίου, τις περιβαλλοντικές συνθήκες, τη διαχείριση θερμότητας, την οργάνωση καλωδίωσης, την προσβασιμότητα και τη μελλοντική συντήρηση.
Γιατί είναι σημαντικός ένας πίνακας ηλεκτρικού ελέγχου;
Τα βιομηχανικά μηχανήματα λειτουργούν συχνά συνεχώς και κάτω από απαιτητικές συνθήκες. Οι μη ελεγχόμενες ηλεκτρικές εγκαταστάσεις μπορούν να δημιουργήσουν περιττούς κινδύνους, όπως υπερθέρμανση, βραχυκυκλώματα, σφάλματα καλωδίωσης, δύσκολη αντιμετώπιση προβλημάτων και απρογραμμάτιστο χρόνο διακοπής λειτουργίας. Ένας κατάλληλα σχεδιασμένος ηλεκτρικός πίνακας ελέγχου αντιμετωπίζει αυτές τις προκλήσεις φέρνοντας βασικές ηλεκτρικές λειτουργίες και λειτουργίες αυτοματισμού σε ένα δομημένο σύστημα.
- Βελτιωμένη ηλεκτρική προστασία:Οι προστατευτικές συσκευές μπορούν να αποσυνδέσουν τα ελαττωματικά κυκλώματα πριν εξαπλωθεί η ζημιά σε άλλο εξοπλισμό.
- Κεντρικός έλεγχος:Οι χειριστές μπορούν να διαχειρίζονται πολλαπλά ηλεκτρικά φορτία και μηχανές από ένα σαφώς οργανωμένο σημείο ελέγχου.
- Καλύτερη διαχείριση καλωδίωσης:Τα σωστά τερματικά, η δρομολόγηση καλωδίων και η επισήμανση διευκολύνουν την αντιμετώπιση προβλημάτων.
- Προστασία εξοπλισμού:Το περίβλημα βοηθά στην προστασία των εσωτερικών εξαρτημάτων από τη σκόνη, την υγρασία, την τυχαία επαφή και άλλες περιβαλλοντικές επιδράσεις όταν καθορίζεται σωστά.
- Δυνατότητα αυτοματισμού:Τα PLC, οι αισθητήρες, τα VFD και οι συσκευές επικοινωνίας μπορούν να ενσωματωθούν σε μια συντονισμένη αρχιτεκτονική ελέγχου.
- Αποτελεσματικότητα συντήρησης:Οι τεχνικοί μπορούν να επιθεωρήσουν και να συντηρήσουν ηλεκτρικά εξαρτήματα χωρίς να ψάξουν σε διάσπαρτες εγκαταστάσεις.
- Επεκτασιμότητα:Ένα προσεκτικά σχεδιασμένο ντουλάπι μπορεί να παρέχει χώρο και χωρητικότητα σύνδεσης για μελλοντικές τροποποιήσεις.
Για εγκαταστάσεις όπου οι αντλίες, οι κινητήρες, οι ανεμιστήρες, οι συμπιεστές, οι μεταφορείς ή ο εξοπλισμός επεξεργασίας είναι απαραίτητοι για την παραγωγή, ο αξιόπιστος ηλεκτρικός έλεγχος μπορεί να έχει άμεση επίδραση στη λειτουργική συνέχεια.
Ποια εξαρτήματα βρίσκονται μέσα σε έναν ηλεκτρικό πίνακα ελέγχου;
Η ακριβής διαμόρφωση εξαρτάται από τον εξοπλισμό και τη στρατηγική ελέγχου. Ένας μικρός πίνακας ελέγχου κινητήρα μπορεί να περιέχει μόνο πολλές συσκευές προστασίας και μεταγωγής, ενώ ένας εξελιγμένος θάλαμος αυτοματισμού μπορεί να ενσωματώσει δεκάδες ηλεκτρικά και ηλεκτρονικά εξαρτήματα.
| Συστατικό | Πρωτεύουσα Λειτουργία | Τυπικό όφελος |
|---|---|---|
| Διακόπτης Κυκλώματος | Προστατεύει τα κυκλώματα από υπερβολικό ρεύμα και σφάλματα | Βελτιώνει την ηλεκτρική ασφάλεια |
| Επαφές | Διακόπτει κινητήρες και άλλα ηλεκτρικά φορτία | Επιτρέπει αξιόπιστη απομακρυσμένη εναλλαγή |
| PLC | Εκτελεί προγραμματισμένη λογική ελέγχου | Υποστηρίζει αυτοματισμό και αλληλουχία |
| VFD | Ελέγχει την ταχύτητα του κινητήρα και τα χαρακτηριστικά λειτουργίας | Βελτιώνει τον έλεγχο της διαδικασίας και τη διαχείριση ενέργειας |
| Αναμετάδοση | Παρέχει λειτουργίες διασύνδεσης μεταγωγής και σήματος | Απλοποιεί τη λογική ελέγχου |
| Μπλοκ τερματικού | Συνδέει την καλωδίωση πεδίου με εσωτερικά κυκλώματα | Διευκολύνει τον εντοπισμό και τη συντήρηση της καλωδίωσης |
| Τροφοδοτικό | Μετατρέπει την εισερχόμενη ισχύ στην απαιτούμενη τάση ελέγχου | Παρέχει σταθερή ισχύ ελέγχου |
| Συσκευή ψύξης ή εξαερισμού | Διαχειρίζεται την εσωτερική θερμότητα | Βοηθά στην πρόληψη του θερμικού στρες |
Η επιλογή εξαρτημάτων δεν πρέπει ποτέ να βασίζεται μόνο στην τιμή αγοράς. Πρέπει να ληφθούν υπόψη οι ηλεκτρικές ονομασίες, οι συνθήκες λειτουργίας, η συμβατότητα, οι απαιτήσεις προστασίας, ο αναμενόμενος κύκλος λειτουργίας και η δυνατότητα συντήρησης.
Πώς λειτουργεί ένας πίνακας ηλεκτρικού ελέγχου;
Η αρχή λειτουργίας βασίζεται στη συντονισμένη αλληλεπίδραση μεταξύ διανομής ισχύος, λογικής ελέγχου, προστασίας και ανάδρασης πεδίου.
Πρώτον, η ηλεκτρική ενέργεια εισέρχεται στο ερμάριο μέσω της καθορισμένης εισερχόμενης σύνδεσης. Μια κύρια προστατευτική συσκευή παρέχει προστασία απομόνωσης και υπερέντασης. Στη συνέχεια, η ισχύς κατανέμεται σε μεμονωμένα κυκλώματα σύμφωνα με το σχεδιασμό του συστήματος.
Τα στοιχεία ελέγχου επεξεργάζονται σήματα από αισθητήρες, διακόπτες, διεπαφές χειριστή ή αυτοματοποιημένα συστήματα ελέγχου. Όταν πληρούνται προκαθορισμένες συνθήκες, το σύστημα ελέγχου στέλνει εντολές σε επαφές, ρελέ, VFD, βαλβίδες, κινητήρες ή άλλο συνδεδεμένο εξοπλισμό.
Για παράδειγμα, σε μια αυτοματοποιημένη εγκατάσταση αντλίας, ένας αισθητήρας στάθμης μπορεί να ανιχνεύσει ότι η στάθμη του νερού έχει φτάσει σε ένα προκαθορισμένο σημείο. Το PLC μπορεί να ερμηνεύσει αυτό το σήμα και να εκδώσει μια εντολή εκκίνησης στην κατάλληλη αντλία. Εάν η πίεση, η θερμοκρασία, η υπερφόρτωση ή κάποια άλλη παρακολουθούμενη παράμετρος υπερβεί ένα καθορισμένο όριο, το σύστημα ελέγχου μπορεί να σταματήσει τον εξοπλισμό ή να ενεργοποιήσει έναν συναγερμό.
Αυτή η διαδικασία κλειστού βρόχου μπορεί να συνοψιστεί ως εξής:
- Το ρεύμα μπαίνει στο ντουλάπι.
- Οι συσκευές προστασίας διανέμουν και προστατεύουν τα ηλεκτρικά κυκλώματα.
- Οι αισθητήρες και οι συσκευές πεδίου παρέχουν πληροφορίες λειτουργίας.
- Το PLC ή το σύστημα ελέγχου αξιολογεί τα εισερχόμενα σήματα.
- Οι συσκευές ελέγχου εκτελούν τις απαιτούμενες εντολές.
- Τα σήματα ανάδρασης επιβεβαιώνουν την κατάσταση λειτουργίας.
- Οι λειτουργίες προστασίας ανταποκρίνονται σε μη φυσιολογικές συνθήκες.
Αυτή η αρχιτεκτονική επιτρέπει σε πολύπλοκες βιομηχανικές διεργασίες να λειτουργούν με μεγαλύτερη συνέπεια και λιγότερη εξάρτηση από χειροκίνητη παρέμβαση.
Πώς πρέπει να επιλέξετε έναν ηλεκτρικό πίνακα ελέγχου;
Η επιλογή του σωστού ντουλαπιού ξεκινά με την κατανόηση της πλήρους εφαρμογής και όχι απλώς την επιλογή ενός περιβλήματος με βάση το φυσικό μέγεθος. Οι ηλεκτρικές και μηχανικές απαιτήσεις πρέπει να αξιολογούνται μαζί.
1. Προσδιορίστε το ηλεκτρικό φορτίο.
Προσδιορίστε την τάση τροφοδοσίας, τη συχνότητα, το συνολικό συνδεδεμένο φορτίο, τις ονομασίες κινητήρα, το ρεύμα εκκίνησης, την τάση ελέγχου και τον αριθμό των κυκλωμάτων. Η ανεπαρκής ηλεκτρική χωρητικότητα μπορεί να οδηγήσει σε υπερθέρμανση και αναξιόπιστη λειτουργία.
2. Καθορίστε τις απαιτήσεις ελέγχου.
Προσδιορίστε εάν η εφαρμογή απαιτεί χειροκίνητο έλεγχο, αυτόματη αλληλουχία, έλεγχο PLC, λειτουργία VFD, απομακρυσμένη παρακολούθηση, λειτουργίες συναγερμού ή επικοινωνία με σύστημα ελέγχου υψηλότερου επιπέδου.
3. Αξιολογήστε το περιβάλλον.
Η θερμοκρασία, η υγρασία, η σκόνη, η έκθεση στο νερό, οι διαβρωτικές ουσίες, οι κραδασμοί και η θέση εγκατάστασης μπορούν όλα να επηρεάσουν την επιλογή του περιβλήματος και την εσωτερική θερμική διαχείριση.
4. Λάβετε υπόψη τις απαιτήσεις ελέγχου κινητήρα.
Οι μεγάλοι κινητήρες μπορεί να απαιτούν ειδικές μεθόδους εκκίνησης, προστασία υπερφόρτωσης, μαλακούς εκκινητήρες ή VFD. Το ερμάριο θα πρέπει να παρέχει επαρκή ηλεκτρική χωρητικότητα και απαγωγή θερμότητας για την επιλεγμένη αρχιτεκτονική ελέγχου κινητήρα.
5. Σχεδιάστε την πρόσβαση συντήρησης.
Τα εξαρτήματα πρέπει να είναι διατεταγμένα λογικά, ώστε οι τεχνικοί να μπορούν να τα αναγνωρίσουν, να τα δοκιμάσουν, να τα αντικαταστήσουν και να τα επιθεωρήσουν αποτελεσματικά. Ένα ντουλάπι που είναι τεχνικά λειτουργικό αλλά δύσκολο να επισκευαστεί μπορεί να αυξήσει το μακροπρόθεσμο λειτουργικό κόστος.
6. Επιτρέψτε λογική ικανότητα επέκτασης.
Τα βιομηχανικά συστήματα αλλάζουν συχνά μετά την εγκατάσταση. Η παροχή κατάλληλων εφεδρικών τερματικών, ηλεκτρικής χωρητικότητας, φυσικού χώρου και επιλογών εισόδου καλωδίου μπορεί να διευκολύνει σημαντικά τις μελλοντικές τροποποιήσεις.
Ποιοι παράγοντες σχεδιασμού επηρεάζουν την απόδοση του ντουλαπιού;
Ο καλός σχεδιασμός του ντουλαπιού απαιτεί προσοχή σε λεπτομέρειες που μπορεί να μην είναι εμφανείς εξωτερικά. Η εσωτερική διάταξη, η παραγωγή θερμότητας, η δρομολόγηση καλωδίων, η γείωση και ο διαχωρισμός εξαρτημάτων μπορούν όλα να επηρεάσουν την αξιοπιστία.
| Συντελεστής σχεδίασης | Πιθανό πρόβλημα εάν αγνοηθεί | Συνιστώμενη προσέγγιση |
|---|---|---|
| Διάχυση θερμότητας | Υπερθέρμανση εξαρτημάτων και μειωμένη διάρκεια ζωής | Υπολογίστε το θερμικό φορτίο και παρέχετε κατάλληλο αερισμό ή ψύξη |
| Δρομολόγηση καλωδίων | Δύσκολη αντιμετώπιση προβλημάτων και παρεμβολές σήματος | Διαχωρίστε την καλωδίωση ισχύος και ελέγχου όπου χρειάζεται |
| Γείωση | Ζητήματα ασφάλειας και ηλεκτρικών παρεμβολών | Χρησιμοποιήστε μια σωστά σχεδιασμένη διάταξη γείωσης |
| Διάστημα εξαρτημάτων | Συσσώρευση θερμότητας και δύσκολη συντήρηση | Διατηρήστε τις κατάλληλες άδειες και την πρόσβαση στην υπηρεσία |
| Προστασία του Περιβάλλοντος | Σκόνη ή υγρασία που εισέρχεται στο περίβλημα | Επιλέξτε ένα περίβλημα κατάλληλο για το περιβάλλον εγκατάστασης |
Ένα άλλο σημαντικό στοιχείο είναι η ηλεκτρομαγνητική συμβατότητα. Τα VFD και άλλες ηλεκτρονικές συσκευές ισχύος μπορούν να δημιουργήσουν ηλεκτρικό θόρυβο. Η κατάλληλη διαχείριση καλωδίων, η γείωση, η θωράκιση και ο φυσικός διαχωρισμός μπορούν να συμβάλουν στη μείωση των παρεμβολών σε ευαίσθητα σήματα ελέγχου.
Πού χρησιμοποιούνται οι ηλεκτρικοί πίνακες ελέγχου;
Τα ηλεκτρικά ντουλάπια ελέγχου χρησιμοποιούνται σε ένα ευρύ φάσμα βιομηχανικών και εμπορικών εφαρμογών. Η διαμόρφωσή τους αλλάζει ανάλογα με τον εξοπλισμό που ελέγχεται.
- Συστήματα ύδρευσης και άντλησης
- Εγκαταστάσεις επεξεργασίας λυμάτων
- Εξοπλισμός βιομηχανικών διεργασιών
- Συστήματα HVAC και αυτοματισμού κτιρίων
- Κατασκευαστικές γραμμές παραγωγής
- Συστήματα μεταφοράς
- Βιομηχανικά συστήματα εξαερισμού
- Ενισχυτικά αντλιοστάσια
- Συστήματα πυροπροστασίας και διαχείρισης νερού
- Αγροτικός εξοπλισμός άρδευσης
- Υποδομές ενέργειας και κοινής ωφέλειας
- Αυτοματοποιημένα μηχανήματα και εξοπλισμός παραγωγής
Σε εφαρμογές άντλησης, το ερμάριο μπορεί να συντονίζει πολλαπλές αντλίες, αισθητήρες πίεσης, αισθητήρες στάθμης, βαλβίδες, συναγερμούς και λειτουργίες επικοινωνίας. Αυτό καθιστά δυνατή την κατασκευή μιας ολοκληρωμένης λύσης ελέγχου αντί για απλή ενεργοποίηση και απενεργοποίηση ενός κινητήρα αντλίας.
Γιατί είναι σημαντική η προσαρμογή για γραφεία βιομηχανικού ελέγχου;
Δεν υπάρχει γενική διάταξη Ηλεκτρικού Ελεγκτή που να είναι κατάλληλη για κάθε βιομηχανική εγκατάσταση. Δύο εγκαταστάσεις μπορεί να χρησιμοποιούν παρόμοιους κινητήρες, αλλά έχουν πολύ διαφορετικές απαιτήσεις ελέγχου λόγω διαφορών στην πίεση λειτουργίας, τη ζήτηση ροής, τη διαμόρφωση του αισθητήρα, την παροχή ρεύματος, τις περιβαλλοντικές συνθήκες ή την αρχιτεκτονική αυτοματισμού.
Η προσαρμογή επιτρέπει στο ντουλάπι να αναπτυχθεί γύρω από τον πραγματικό εξοπλισμό και τη διαδικασία λειτουργίας. Ανάλογα με το έργο, η προσαρμογή μπορεί να περιλαμβάνει:
- Διαστάσεις ντουλαπιού και διαμόρφωση περιβλήματος
- Προδιαγραφές εισερχόμενης ισχύος
- Αριθμός και βαθμολογία ελεγχόμενων κινητήρων
- Απαιτήσεις επιλογής και προγραμματισμού PLC
- Ενσωμάτωση VFD ή soft-start
- Συνδέσεις αισθητήρων και οργάνων
- Τοπικοί έλεγχοι χειριστή
- Συστήματα συναγερμού και ενδείξεων
- Απομακρυσμένη παρακολούθηση και διεπαφές επικοινωνίας
- Διατάξεις εισόδου καλωδίων
- Λύσεις ψύξης και εξαερισμού
- Μάρκες εξαρτημάτων και ηλεκτρική αρχιτεκτονική
Για διεθνή έργα, οι ομάδες μηχανικών θα πρέπει επίσης να επιβεβαιώσουν ότι ο ηλεκτρικός σχεδιασμός, οι βαθμολογίες εξαρτημάτων, η κατασκευή περιβλήματος, οι πρακτικές καλωδίωσης, η επισήμανση και οι διαδικασίες δοκιμών είναι κατάλληλες για την αγορά προορισμού και τις απαιτήσεις του έργου.
Πώς μπορείτε να συντηρήσετε έναν ηλεκτρικό πίνακα ελέγχου;
Η προληπτική συντήρηση είναι απαραίτητη επειδή οι ηλεκτρικές βλάβες είναι συχνά ευκολότερο και λιγότερο δαπανηρό να αντιμετωπιστούν πριν γίνουν σημαντικές βλάβες. Η συντήρηση πρέπει πάντα να εκτελείται από εξειδικευμένο προσωπικό χρησιμοποιώντας κατάλληλες διαδικασίες ηλεκτρικής ασφάλειας.
- Επιθεωρήστε το περίβλημα:Ελέγξτε για διάβρωση, φυσική ζημιά, χαλαρές πόρτες, κατεστραμμένα στεγανοποιητικά και σημάδια εισροής υγρασίας ή σκόνης.
- Ελέγξτε τις ηλεκτρικές συνδέσεις:Επιθεωρήστε τους ακροδέκτες, τις καλωδιώσεις και τις προσβάσιμες συνδέσεις για χαλαρότητα, αποχρωματισμό ή υπερθέρμανση.
- Παρακολούθηση θερμοκρασίας:Αναζητήστε υπερβολική θερμότητα γύρω από μονάδες δίσκου, επαφές, τροφοδοτικά και άλλα εξαρτήματα υψηλού φορτίου.
- Επιθεωρήστε τον ψυκτικό εξοπλισμό:Καθαρίστε τα φίλτρα, τους ανεμιστήρες, τα ανοίγματα εξαερισμού και τους εναλλάκτες θερμότητας όπως απαιτείται.
- Ελέγξτε την κατάσταση του εξαρτήματος:Αντικαταστήστε τα κατεστραμμένα ρελέ, επαφές, ασφάλειες, ενδείξεις ή άλλα εξαρτήματα σύμφωνα με τις συστάσεις του κατασκευαστή.
- Έλεγχος συναγερμών:Διερευνήστε τους επαναλαμβανόμενους συναγερμούς υπερφόρτωσης, θερμοκρασίας, επικοινωνίας ή βλάβης αντί να τους επαναφέρετε επανειλημμένα.
- Επαλήθευση επισήμανσης:Βεβαιωθείτε ότι τα καλώδια, οι ακροδέκτες, οι διακόπτες και τα εξαρτήματα παραμένουν σαφώς αναγνωρίσιμα.
- Ελέγξτε τις παραμέτρους δημιουργίας αντιγράφων ασφαλείας και ελέγχου:Όπου χρησιμοποιούνται προγραμματιζόμενες συσκευές, να διατηρείτε κατάλληλα αρχεία διαμορφώσεων και προγραμμάτων.
Τα διαστήματα συντήρησης πρέπει να καθορίζονται σύμφωνα με το περιβάλλον λειτουργίας, την κρισιμότητα του εξοπλισμού, τις συστάσεις του κατασκευαστή και τις ισχύουσες διαδικασίες ασφαλείας.
Λίστα ελέγχου επιλογής ηλεκτρικού πίνακα ελέγχου
Πριν παραγγείλουν ή κατασκευάσουν ένα ντουλάπι, οι αγοραστές μπορούν να χρησιμοποιήσουν την ακόλουθη λίστα ελέγχου για να μειώσουν τον κίνδυνο επιλογής ακατάλληλης διαμόρφωσης.
| Απαίτηση | Ερωτήσεις προς επιβεβαίωση |
|---|---|
| Τροφοδοτικό | Ποιες είναι η τάση, η συχνότητα, η φάση και οι διαθέσιμες συνθήκες βραχυκυκλώματος; |
| Φορτίο | Πόσοι κινητήρες ή ηλεκτρικά φορτία θα ελέγχονται; |
| Έλεγχος κινητήρα | Απαιτείται έλεγχος άμεσης εκκίνησης, αστέρα-δέλτα, ομαλή εκκίνηση ή έλεγχος μεταβλητής ταχύτητας; |
| Αυτοματοποίηση | Απαιτείται PLC, HMI, απομακρυσμένη παρακολούθηση ή διεπαφή επικοινωνίας; |
| Περιβάλλο | Θα εκτεθεί το ντουλάπι σε θερμότητα, υγρασία, σκόνη, χημικά, κραδασμούς ή εξωτερικές συνθήκες; |
| Συντήρηση | Μπορούν οι τεχνικοί να έχουν πρόσβαση και να αναγνωρίσουν με ασφάλεια τα εσωτερικά εξαρτήματα; |
| Επέκταση | Απαιτείται πρόσθετη χωρητικότητα για μελλοντικό εξοπλισμό ή αισθητήρες; |
Γιατί να εργαστείτε με την Aote Tianjin Pump Co., Ltd.;
Aote Tianjin Pump Co., Ltd.παρέχει λύσεις ντουλαπιού ηλεκτρικού ελέγχου σχεδιασμένες να υποστηρίζουν εφαρμογές άντλησης και βιομηχανικού ελέγχου. Επειδή ο πίνακας ελέγχου είναι στενά συνδεδεμένος με την απόδοση των αντλιών και του σχετικού εξοπλισμού, η σωστή ενσωμάτωση είναι απαραίτητη για την επίτευξη αξιόπιστης λειτουργίας.
Για ένα σύστημα αντλίας, μια κατάλληλη λύση ελέγχου δεν πρέπει να αντιμετωπίζεται ως απομονωμένο ηλεκτρικό κουτί. Το ερμάριο πρέπει να αντιστοιχεί με τα χαρακτηριστικά του κινητήρα, τις απαιτήσεις λειτουργίας της αντλίας, τα σήματα αισθητήρων, τις λειτουργίες προστασίας, τη λογική ελέγχου και το περιβάλλον εγκατάστασης του πελάτη.
Μια προσέγγιση προσανατολισμένη στο έργο μπορεί να βοηθήσει τους πελάτες να αντιμετωπίσουν πρακτικά ζητήματα όπως:
- Συντονισμός πολλαπλών αντλιών σε ένα σύστημα ελέγχου
- Διαχείριση συνθηκών αυτόματης εκκίνησης και διακοπής
- Ενσωμάτωση σημάτων πίεσης, στάθμης, ροής και άλλων σημάτων αισθητήρων
- Παρέχει υπερφόρτωση κινητήρα και ηλεκτρική προστασία
- Υποστήριξη λειτουργίας αντλίας μεταβλητής ταχύτητας όπου απαιτείται
- Βελτίωση της κεντρικής παρακολούθησης και του ελέγχου του χειριστή
- Προσαρμογή της διαμόρφωσης του ντουλαπιού στις απαιτήσεις του έργου
Κατά την επιλογή ενός προμηθευτή, οι πελάτες θα πρέπει να παρέχουν λεπτομερείς πληροφορίες σχετικά με την τροφοδοσία, τις ονομασίες κινητήρα, την ποσότητα της αντλίας, τη μέθοδο ελέγχου, τους αισθητήρες, το περιβάλλον εγκατάστασης, τις απαιτήσεις επικοινωνίας και τα ισχύοντα πρότυπα έργου. Αυτές οι λεπτομέρειες επιτρέπουν στη λύση ελέγχου να διαμορφωθεί γύρω από την πραγματική εφαρμογή αντί να βασίζεται σε μια ακατάλληλη τυπική διάταξη.
Συχνές Ερωτήσεις
Ε1: Ποιος είναι ο κύριος σκοπός ενός ηλεκτρικού πίνακα ελέγχου;
Ένας ηλεκτρικός πίνακας ελέγχου συγκεντρώνει τις λειτουργίες ηλεκτρικής διανομής, προστασίας εξοπλισμού, λογικής ελέγχου, παρακολούθησης και αυτοματισμού. Παρέχει μια οργανωμένη διεπαφή μεταξύ του τροφοδοτικού, του συστήματος ελέγχου, των αισθητήρων και του βιομηχανικού εξοπλισμού.
Ε2: Μπορεί ένας ηλεκτρικός πίνακας ελέγχου να ελέγξει πολλές αντλίες;
Ναί. Ένα σωστά σχεδιασμένο ερμάριο μπορεί να ελέγχει πολλαπλές αντλίες χρησιμοποιώντας επαφές, συσκευές προστασίας κινητήρα, VFD, PLC, ρελέ και άλλα εξαρτήματα. Η ακριβής διαμόρφωση εξαρτάται από τον αριθμό και τις ονομασίες των αντλιών και την απαιτούμενη σειρά λειτουργίας.
Ε3: Απαιτεί PLC ένας πίνακας ηλεκτρικού ελέγχου;
Δεν χρειάζεται κάθε ντουλάπι PLC. Τα απλά συστήματα μπορούν να χρησιμοποιούν διακόπτες, ρελέ, επαφές και συσκευές προστασίας, ενώ οι πιο προηγμένες εφαρμογές επωφελούνται από τον έλεγχο που βασίζεται σε PLC για αλληλουχία, παρακολούθηση, συναγερμούς, επικοινωνία και αυτοματισμό.
Ε4: Μπορεί να εγκατασταθεί ένας πίνακας ελέγχου σε εξωτερικούς χώρους;
Ναι, υπό τον όρο ότι το περίβλημα του ντουλαπιού, το σύστημα ψύξης, τα ηλεκτρικά εξαρτήματα, οι είσοδοι καλωδίων και η προστασία του περιβάλλοντος έχουν επιλεγεί κατάλληλα για εξωτερικές συνθήκες. Η έκθεση στον καιρό, η υγρασία, η διακύμανση της θερμοκρασίας, η σκόνη και το άμεσο ηλιακό φως θα πρέπει να λαμβάνονται υπόψη κατά τη διάρκεια του σχεδιασμού.
Ε5: Γιατί ένας ηλεκτρικός πίνακας ελέγχου χρειάζεται ψύξη;
Τα ηλεκτρικά εξαρτήματα παράγουν θερμότητα κατά τη λειτουργία. Οι κινητήρες, τα τροφοδοτικά, οι επαφές και άλλες συσκευές υψηλού φορτίου μπορούν να παράγουν σημαντική θερμική ενέργεια. Εάν η διαχείριση της θερμότητας δεν γίνεται επαρκώς, η θερμοκρασία του εξαρτήματος μπορεί να αυξηθεί και να επηρεάσει την αξιοπιστία και τη διάρκεια ζωής.
Ε6: Ποιες πληροφορίες πρέπει να παρέχω όταν ζητώ ένα προσαρμοσμένο ντουλάπι;
Οι χρήσιμες πληροφορίες περιλαμβάνουν τάση τροφοδοσίας, συχνότητα, φάση, ποσότητα και ισχύ κινητήρα, προδιαγραφές αντλίας, απαιτήσεις ελέγχου, τύπους αισθητήρων, απαιτήσεις επικοινωνίας, τοποθεσία εγκατάστασης, περιβαλλοντικές συνθήκες, διαστάσεις ντουλαπιού, εάν καθορίζονται, και τυχόν ηλεκτρικές απαιτήσεις για το έργο.
Ε7: Πόσο συχνά πρέπει να επιθεωρείται ένας πίνακας ηλεκτρικού ελέγχου;
Η συχνότητα επιθεώρησης εξαρτάται από τις συνθήκες λειτουργίας, την κρισιμότητα του εξοπλισμού, την περιβαλλοντική έκθεση, τις συστάσεις του κατασκευαστή και τις ισχύουσες διαδικασίες ασφαλείας. Τα ντουλάπια σε σκονισμένα, υγρά, διαβρωτικά ή υψηλής θερμοκρασίας περιβάλλοντα ενδέχεται να απαιτούν συχνότερη επιθεώρηση από τα ντουλάπια που είναι εγκατεστημένα σε καθαρές εσωτερικές εγκαταστάσεις.
Ε8: Μπορεί ένας πίνακας ηλεκτρικού ελέγχου να υποστηρίξει την απομακρυσμένη παρακολούθηση;
Ναί. Ανάλογα με την αρχιτεκτονική του συστήματος, τα PLC, οι μονάδες επικοινωνίας, τα HMI, τα βιομηχανικά δίκτυα και άλλες διεπαφές μπορούν να ενσωματωθούν για να παρέχουν απομακρυσμένη παρακολούθηση κατάστασης, συναγερμούς, δεδομένα λειτουργίας και λειτουργίες ελέγχου.
Ε9: Γιατί η προσαρμογή του ντουλαπιού είναι προτιμότερη από την επιλογή ενός γενικού ντουλαπιού;
Η προσαρμογή επιτρέπει στην ηλεκτρική αρχιτεκτονική, τις αξιολογήσεις εξαρτημάτων, τη λογική ελέγχου, τη διαμόρφωση του περιβλήματος, την ψύξη, την καλωδίωση και τις λειτουργίες επικοινωνίας να ταιριάζουν με την πραγματική εφαρμογή. Αυτό μπορεί να βελτιώσει τη δυνατότητα συντήρησης και να αποφύγει τα περιττά εξαρτήματα ή την ανεπαρκή χωρητικότητα.
Σύναψη
ΕναΗλεκτρικός πίνακας ελέγχουείναι ένα κρίσιμο μέρος του σύγχρονου βιομηχανικού αυτοματισμού επειδή συνδυάζει λειτουργίες διανομής ισχύος, προστασίας, ελέγχου, παρακολούθησης και επικοινωνίας σε ένα οργανωμένο σύστημα. Το σωστό ντουλάπι μπορεί να κάνει τον βιομηχανικό εξοπλισμό ευκολότερο στη λειτουργία, την παρακολούθηση, την προστασία και τη συντήρηση.
Η καλύτερη λύση εξαρτάται από περισσότερες από τις διαστάσεις του ντουλαπιού. Το ηλεκτρικό φορτίο, τα χαρακτηριστικά κινητήρα, η λογική ελέγχου, οι περιβαλλοντικές συνθήκες, η θερμική διαχείριση, η οργάνωση καλωδίωσης, οι απαιτήσεις προστασίας, οι λειτουργίες επικοινωνίας και η μελλοντική επέκταση θα πρέπει να αξιολογηθούν πριν από την οριστικοποίηση του σχεδιασμού.
Για αντλιοστάσια και εφαρμογές διαχείρισης νερού, η σχέση μεταξύ της αντλίας, του κινητήρα, των αισθητήρων, της λογικής ελέγχου και του ηλεκτρικού πίνακα ελέγχου είναι ιδιαίτερα σημαντική. Μια σωστά ενσωματωμένη λύση μπορεί να βοηθήσει τους χειριστές να επιτύχουν αξιόπιστη αυτόματη λειτουργία, ενώ παράλληλα κάνει την παρακολούθηση και τη συντήρηση του συστήματος πιο διαχειρίσιμη.
Εάν σχεδιάζετε ένα νέο σύστημα άντλησης, αναβαθμίζετε ένα υπάρχον σύστημα ελέγχου ή αναζητάτε έναν προσαρμοσμένο ηλεκτρικό πίνακα ελέγχου προσαρμοσμένο στον εξοπλισμό σας,Aote Tianjin Pump Co., Ltd.μπορεί να παρέχει υποστήριξη προσανατολισμένη στις εφαρμογές. Μοιραστείτε τις ηλεκτρικές σας απαιτήσεις και τις απαιτήσεις ελέγχου με την ομάδα μηχανικών για να συζητήσετε μια κατάλληλη διαμόρφωση καιεπικοινωνήστε μαζί μαςγια μια προσαρμοσμένη λύση ντουλαπιού ηλεκτρικού ελέγχου.
