ΟΥποβρύχια αντλία βαθέων φρεατίων σειράς JINAOTE ATQJ είναι σχεδιασμένο για σταθερή άντληση υπόγειων υδάτων, ιδανικό για γεωργική άρδευση, εξόρυξη νερού σε βαθιά πηγάδια, λήψη νερού από ταμιευτήρα και κεντρικά συστήματα παροχής νερού. Κατασκευασμένο με φυγόκεντρες πτερωτές πολλαπλών σταδίων, ανθεκτικά στη διάβρωση εξαρτήματα και υψηλής απόδοσης υποβρύχιους κινητήρες εξοικονόμησης ενέργειας, προσφέρει σταθερή λειτουργική σταθερότητα, ελάχιστο φόρτο εργασίας συντήρησης και εκτεταμένη διάρκεια ζωής.
1. Ενσωματωμένη δομή κινητήρα και αντλίας, υποβρύχια υποβρύχια λειτουργία με υψηλή ασφάλεια και αξιοπιστία.
2. Δεν υπάρχουν ειδικές απαιτήσεις για το περίβλημα του φρεατίου. ο ανερχόμενος σωλήνας χρειάζεται μόνο να αντέχει την αντίστοιχη πίεση εργασίας.
3. Εύκολη εγκατάσταση, λειτουργία και συντήρηση, μικρή κατοχή χώρου δαπέδου. δεν απαιτείται κατασκευή αντλιοστάσιου.
4. Συμπαγής δομή και χαμηλή κατανάλωση πρώτων υλών.
| Είδος | Προσδιορισμός |
| Τύπος αντλίας | Κατακόρυφη υποβρύχια αντλία βαθιάς φρέατος |
| Δομή | Φυγοκεντρική αντλία πολλαπλών σταδίων |
| Τύπος κινητήρα | Τριφασικός ασύγχρονος υποβρύχιος κινητήρας |
| Ονομαστική τάση | 380V / 660V |
| Συχνότητα | 50Hz |
| Εύρος ροής | Προσαρμοσμένο |
| Εύρος κεφαλής | Έως 900 μ |
| Τύπος εγκατάστασης | Κάθετη Εγκατάσταση |
| Μέθοδος Ψύξης | Ψύξη κινητήρα γεμάτο νερό |
| Μέτρια Θερμοκρασία | ≤90℃ |
| Εύρος PH | 6,5–8,5 |
| Περιεκτικότητα σε στερεά σωματίδια | ≤0,01% |

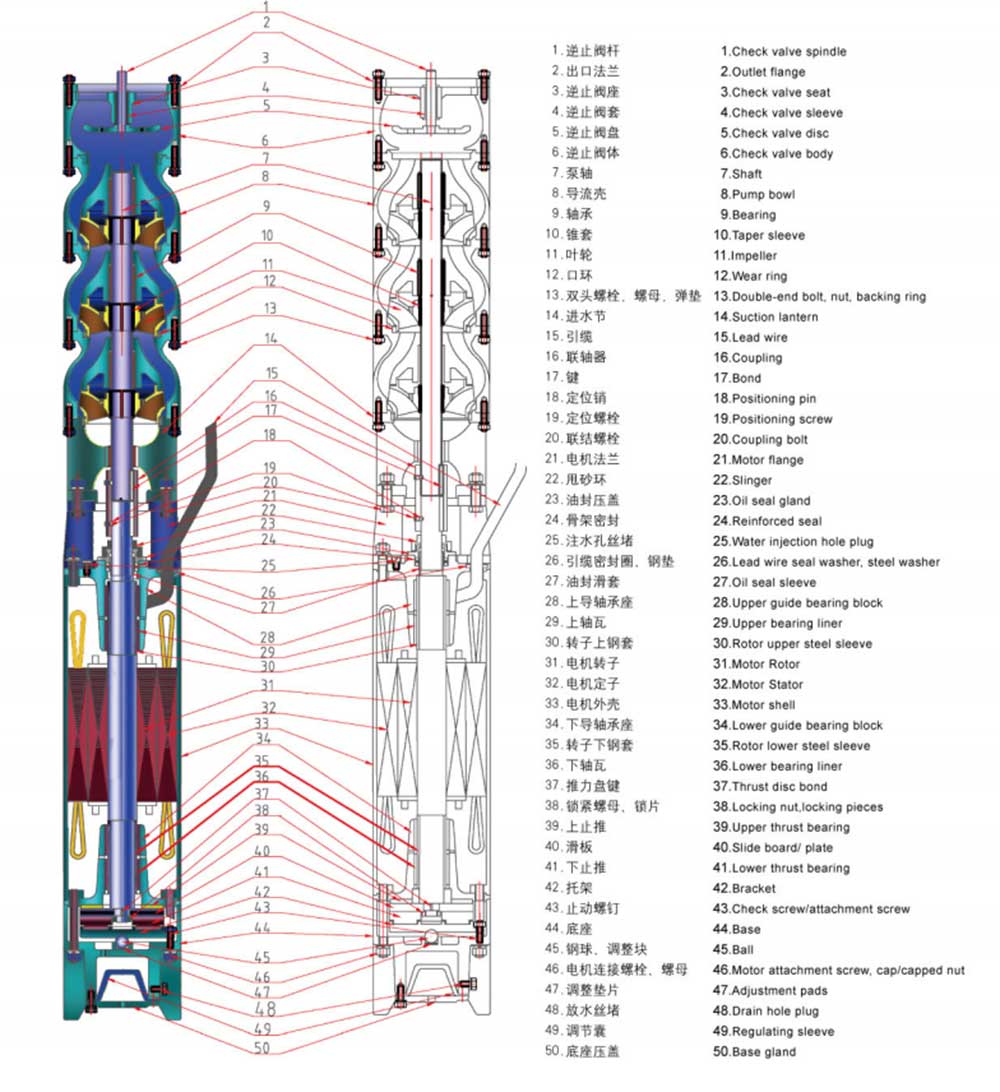

1.Η υποβρύχια αντλία Deepwell αποτελείται από υποβρύχιο τριφασικό ασύγχρονο κινητήρα και σώμα αντλίας. Ο κινητήρας συνδέεται απευθείας με την άνω μονάδα αντλίας. Το αξιόπιστο στεγανοποιητικό άξονα τοποθετημένο στον επάνω άξονα του κινητήρα αποτρέπει τη διαρροή μεταξύ του εσωτερικού νερού ψύξης του κινητήρα και του αντλούμενου μέσου, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία.
2.Η αντλία είναι μονής αναρρόφησης πολλαπλών σταδίων κάθετος φυγοκεντρικός τύπος. Ο αντίστοιχος κινητήρας είναι κατακόρυφος υποβρύχιος ασύγχρονος κινητήρας υγρού τύπου γεμάτο με νερό, συνδεδεμένος μέσω ζεύξης τύπου κάννης.
3. Η περιέλιξη κινητήρα υιοθετεί το αδιάβροχο μαγνήτη PE με νάιλον επένδυση. η κοιλότητα του κινητήρα γεμίζει με καθαρό γλυκό νερό.
4. Τα ρουλεμάν οδηγών που λιπαίνονται με νερό χρησιμοποιούνται για τον κινητήρα. Το ρουλεμάν ώσης στο κάτω μέρος του κινητήρα φέρει αμφίδρομη αξονική ώση από την αντλία. Η έκδοση με ψηλή κεφαλή εξοπλίζει χάλκινα μαξιλαράκια σε σχήμα ανεμιστήρα που περιέχουν νικέλιο και ταιριάζουν με εισαγόμενες συρόμενες πλάκες Phylos για αξονική στήριξη φορτίου.
5.Ένα εξάρτημα που φέρει επιπλέον αξονική δύναμη εγκαθίσταται μεταξύ αντλίας και κινητήρα σε μοντέλα υψηλής ανύψωσης, μέγιστη κεφαλή έως 900 μέτρα.
1. Γεμίστε την κοιλότητα του κινητήρα με καθαρό γλυκό νερό πριν από την εκκίνηση. αποστραγγίστε όλο το εσωτερικό νερό για αποθήκευση το χειμώνα για να αποφύγετε το ράγισμα του παγετού.
2.Δοκιμάζετε τακτικά την αντίσταση μόνωσης της μονάδας, η τιμή δεν πρέπει να είναι μικρότερη από 0,5 MΩ.
3. Τυπική περίοδος εγγύησης: 1 έτος υπό κανονική λειτουργία.
Οι πελάτες πρέπει να διαβάσουν προσεκτικά αυτόν τον οδηγό επιλογής για να επιλέξουν το κατάλληλο μοντέλο αντλίας. Η εσφαλμένη επιλογή θα μειώσει τη διάρκεια ζωής της αντλίας και θα οδηγήσει σε μεγαλύτερη κατανάλωση ενέργειας.
Επιλέξτε το κατάλληλο μοντέλο αντλίας με βάση την εσωτερική διάμετρο του φρεατίου, τη θερμοκρασία του νερού, την τιμή PH, το ρυθμό ροής, τη δυναμική στάθμη νερού και άλλες παραμέτρους.
Επεξήγηση κωδικού μοντέλου:200 Q J(R/H)80--144
200:Ελάχιστη επιτρεπόμενη διάμετρος εσωτερικού φρεατίου (Μονάδα: mm). Άλλες διαθέσιμες προδιαγραφές περιλαμβάνουν 100, 150, 250, 300 κ.λπ.
Ε:Υποβρύχια αντλία, το αρχικό γράμμα του κινεζικού "Qianshui".
J:Αντλία καλής χρήσης, το αρχικό γράμμα του κινέζικου "Jingyong".
R/H:Ταξινόμηση με βάση τη θερμοκρασία του νερού
Τύπος QJ:ισχύουσα θερμοκρασία νερού 20℃ ±5℃
Τύπος QJR:ισχύουσα θερμοκρασία νερού 25℃ έως 90℃
80:Ονομαστική ταχύτητα ροής (Μονάδα: m³/h). Η ωριαία ροή εξόδου της αντλίας πρέπει να είναι χαμηλότερη από την ταχύτητα εισροής νερού στο φρεάτιο.
144:Ονομαστική κεφαλή (Μονάδα: m). Αναφέρεται στην κατακόρυφη απόσταση από τη δυναμική στάθμη του νερού μέχρι την έξοδο του νερού.
Πρόσθετη περιγραφή παραμέτρων PH:
Εφαρμοστέο εύρος PH νερού:1-14. Η αντλία της σειράς QH διαθέτει αντιδιαβρωτική απόδοση.
Ποσότητα εισροής νερού (Μονάδα: m³/h):Ο συνολικός όγκος του υπόγειου νερού που ρέει από το πηγάδι ανά ώρα. Αυτά τα δεδομένα παρέχονται γενικά από τον ανάδοχο γεωτρήσεων.
Στατική στάθμη νερού (Μονάδα: m):Το κατακόρυφο ύψος μεταξύ της επιφάνειας του νερού μέσα στο φρεάτιο και της κεφαλής του φρεατίου όταν η αντλία δεν λειτουργεί.
Δυναμική στάθμη νερού (Μονάδα: m):Καθώς η αντλία συνεχίζει να αντλεί νερό, η στάθμη του νερού μέσα στο φρεάτιο θα πέφτει συνεχώς. Όταν η στάθμη του νερού σταθεροποιηθεί σε ένα ορισμένο ύψος, η ροή εξόδου της αντλίας θα παραμείνει σταθερή και η στάθμη του νερού δεν θα μειώνεται πλέον. Η κατακόρυφη απόσταση μεταξύ αυτής της σταθερής επιφάνειας νερού και της κεφαλής του φρέατος ορίζεται ως η δυναμική στάθμη του νερού.
Όριο αντιστοίχισης ροής:Η ονομαστική παροχή της αντλίας πρέπει να είναι μικρότερη από την ωριαία παροχή νερού στο φρεάτιο, διαφορετικά το φρεάτιο θα στεγνώσει και η αντλία μπορεί να καεί λόγω ξηρής λειτουργίας.
Ταξινόμηση θερμοκρασίας:Οι τυπικές αντλίες QJ είναι για υπόγεια ύδατα κανονικής θερμοκρασίας. Αντλίες QJR ανθεκτικές σε υψηλές θερμοκρασίες πρέπει να χρησιμοποιούνται για ζεστό νερό πηγής ή υπόγειο νερό υψηλής θερμοκρασίας.
Αντιδιαβρωτικό διάλυμα:Οι αντλίες της σειράς QH συνιστώνται για φρεάτια με όξινο ή αλκαλικό διαβρωτικό νερό.
Απαίτηση διαμέτρου φρεατίου:Η εσωτερική διάμετρος του φρεατίου πρέπει να είναι μεγαλύτερη από την εξωτερική διάμετρο του σώματος της αντλίας για να διασφαλιστεί ότι η αντλία μπορεί να χαμηλώσει ομαλά μέσα στο φρεάτιο.
Πριν επιλέξουν ένα μοντέλο αντλίας, οι πελάτες θα πρέπει να επιβεβαιώσουν τις ακόλουθες πληροφορίες:
1. Απαιτούμενη Ρυθμός Παροχής Καθορίστε την απαιτούμενη παροχή νερού ανάλογα με την περιοχή άρδευσης και τη ζήτηση νερού.
2. Συνολική κεφαλή αντλίας Υπολογίστε το απαιτούμενο ύψος ανύψωσης συμπεριλαμβανομένων:
· Βάθος φρεατίου
· Κάθετη απόσταση ανύψωσης
· Απώλεια πίεσης αγωγού
· Απαιτήσεις πίεσης νερού τερματικού
3. Διάμετρος φρεατίου Επιλέξτε μια διάμετρο αντλίας κατάλληλη για το υπάρχον περίβλημα του φρεατίου.
4. Τροφοδοτικό Επιβεβαιώστε την τάση, τη συχνότητα και τη διαθέσιμη ηλεκτρική χωρητικότητα.
5. Ποιότητα νερού Ελέγξτε τη θερμοκρασία του νερού, την τιμή PH και την περιεκτικότητα σε στερεά σωματίδια.
Η παροχή αυτών των παραμέτρων βοηθά να διασφαλιστεί ότι η επιλεγμένη αντλία παρέχει την αναμενόμενη απόδοση.
| Φαινόμενα σφαλμάτων | Αιτιολογικό | Λύσεις |
| Το κεφάλι είναι απρόσιτο, δεν μπορεί να απορροφηθεί νερό ή ανεπαρκής εκροή νερού. | 1. Η δυναμική στάθμη του νερού πέφτει κάτω από το επιτρεπόμενο ελάχιστο. δυναμική στάθμη νερού, 2. Σπάσιμο στην άρθρωση του σωλήνα ανύψωσης. 3. Αντίστροφη περιστροφή του κινητήρα 4. Μείωση τάσης 5. Φραγμένη είσοδος νερού, 6. Κατεστραμμένος ζεύκτης. | 1. Αυξήστε το στάδιο της αντλίας και τον σωλήνα ανύψωσης, για να αυξήσετε το βάθος του φρεατίου. Επισκευή θραύσης 3. Αντικαταστήστε το συνδετήρα του καλωδίου;4. Ελέγξτε την τάση, 5. Είσοδος νερού πλύσης, 6. Αντικαταστήστε τον ζεύκτη. |
| Ο κινητήρας δεν λειτουργεί κατά την εκκίνηση, με βουητό. | 1. Κατάσχεση ρουλεμάν· 2. Μονοφασική λειτουργία του κινητήρα. | 1. Εξετάστε και επισκευάστε τα κατεστραμμένα μέρη, 2. Ελέγξτε το καλώδιο σύνδεσης και βρείτε αστοχία φάσης. |
| Υπερμεγάλη κούνια δείκτη αμπερόμετρου | 1. Η δυναμική στάθμη του νερού πέφτει στην είσοδο απορρόφησης·2. Η δυναμική στάθμη του νερού πέφτει κάτω από το επιτρεπόμενο ελάχιστο. Δυναμική στάθμη νερού. | 1. Μειώστε την εκροή νερού και αυξήστε το βάθος βύθισης. |
| Βίαιος κραδασμός της μονάδας | 1. Ο άξονας της αντλίας είναι λυγισμένος, 2. Η φθορά στο ρουλεμάν της μονάδας είναι πολύ μεγάλη.3. Πολύ έντονο γκάζι 4. Κατεστραμμένος ζεύκτης. | 1. Βαθμονόμηση του άξονα·2. Αντικαταστήστε το ρουλεμάν 3. Μεγεθύνετε τη βαλβίδα πύλης, 4. Αντικαταστήστε τον ζεύκτη. |
| Πτώση στη ροή | 1. Φθορά κατά τη χρήση του δαχτυλιδιού, 2. Φραγμένη είσοδος νερού 3. Διαρροή στην ένωση μεταξύ σωλήνων ανύψωσης ή κελύφους. | 1. Επισκευάστε ή αντικαταστήστε τα φθαρμένα μέρη, 2. Είσοδος νερού πλύσης 3. Ελέγξτε το τμήμα σύνδεσης. |
| Ξαφνική μείωση της αντίστασης μόνωσης | 1. Κακή ποιότητα σύνδεσης καλωδίου κινητήρα· 2. Κατεστραμμένη μόνωση της καλωδίωσης του περιστροφέα κινητήρα 3. Φθαρμένο καλώδιο. | 1. Επανασυνδέστε το βύσμα του καλωδίου, 2. Επισκευή καλωδίωσης κινητήρα 3. Επισκευή ζημιών. |
| Αύξηση στην κατανάλωση ισχύος (η ένδειξη αμπερόμετρου υπερβαίνει την ονομαστική τιμή) | 1. Φθαρμένη πτερωτή ρουλεμάν·2. Επαφή του κινητήρα μετά τη φθορά του ρουλεμάν·3. Τρίψιμο μεταξύ πτερωτής και κελύφους. | 1. Εξετάστε και επισκευάστε την αντλία 2. Εξετάστε και επισκευάστε τον κινητήρα 3. Ελέγξτε τη ροή και ελέγξτε το ρουλεμάν ώσης κινητήρα. |
Μια υποβρύχια αντλία βαθιάς γεωτρήσεων χρησιμοποιείται κυρίως για την εξόρυξη υπόγειων υδάτων από βαθιά πηγάδια και την παροχή νερού, οικιακής χρήσης, βιομηχανικών εφαρμογών και άλλων έργων μεταφοράς νερού.
Ναί. Η σειρά ATQJ έχει σχεδιαστεί για άρδευση γεωργικών εκτάσεων, συστήματα καταιονισμού, άρδευση θερμοκηπίων και άλλες εφαρμογές γεωργικής παροχής νερού.
Οι πελάτες θα πρέπει να παρέχουν:
· Απαιτούμενος ρυθμός ροής
· Κεφαλή αντλίας
· Βάθος φρεατίου
· Διάμετρος φρεατίου
· Πληροφορίες για τις πηγές νερού
· Απαιτήσεις τροφοδοσίας
Ναί. Η JINAOTE μπορεί να προσαρμόσει τις παραμέτρους της αντλίας, συμπεριλαμβανομένων του ρυθμού ροής, της κεφαλής, της ισχύος του κινητήρα, της τάσης και των υλικών σύμφωνα με τις απαιτήσεις του έργου.
Το επιτρεπόμενο βάθος εγκατάστασης εξαρτάται από το επιλεγμένο μοντέλο και τις συνθήκες λειτουργίας. Τα μοντέλα με ψηλό κεφάλι μπορούν να επιτύχουν ανυψωτικές κεφαλές έως και 900 μέτρα.
Συνιστώνται τακτικοί έλεγχοι της αντίστασης μόνωσης, της κατάστασης του καλωδίου, του ρεύματος λειτουργίας και της εξόδου νερού για τη διατήρηση σταθερής απόδοσης.
