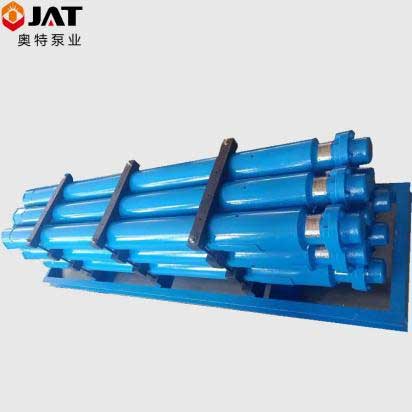

ΟΗλεκτρική υποβρύχια αντλίαείναι ένα τεχνητό σύστημα ανύψωσης κάτω οπών σχεδιασμένο για συνεχή παραγωγή αργού πετρελαίου σε βαθιά πηγάδια, υπεράκτιες πλατφόρμες και περίπλοκες συνθήκες δεξαμενής. Ενσωματώνει έναν υποβρύχιο κινητήρα υψηλής απόδοσης, φυγοκεντρική αντλία πολλαπλών σταδίων, σύστημα προστασίας με αντοχή σε αέριο και άμμο και αξιόπιστη δομή στεγανοποίησης για να παρέχει σταθερή απόδοση ανύψωσης λαδιού.
Σχεδιασμένο για πηγάδια υψηλής διακοπής νερού, ώριμα κοιτάσματα πετρελαίου, υπεράκτια παραγωγή και δύσκολα περιβάλλοντα δεξαμενών, το σύστημα ESP πετρελαίου βοηθά τους χειριστές να βελτιώσουν την απόδοση παραγωγής, να μειώσουν τη συχνότητα εργασίας και να μειώσουν το μακροπρόθεσμο λειτουργικό κόστος.
Με πολλαπλές διαμέτρους αντλίας, διαμορφώσεις ισχύος και επιλογές υλικών διαθέσιμες, μπορεί να προσαρμοστεί σύμφωνα με το βάθος φρέατος, τα χαρακτηριστικά του υγρού, τη θερμοκρασία και τις απαιτήσεις παραγωγής.

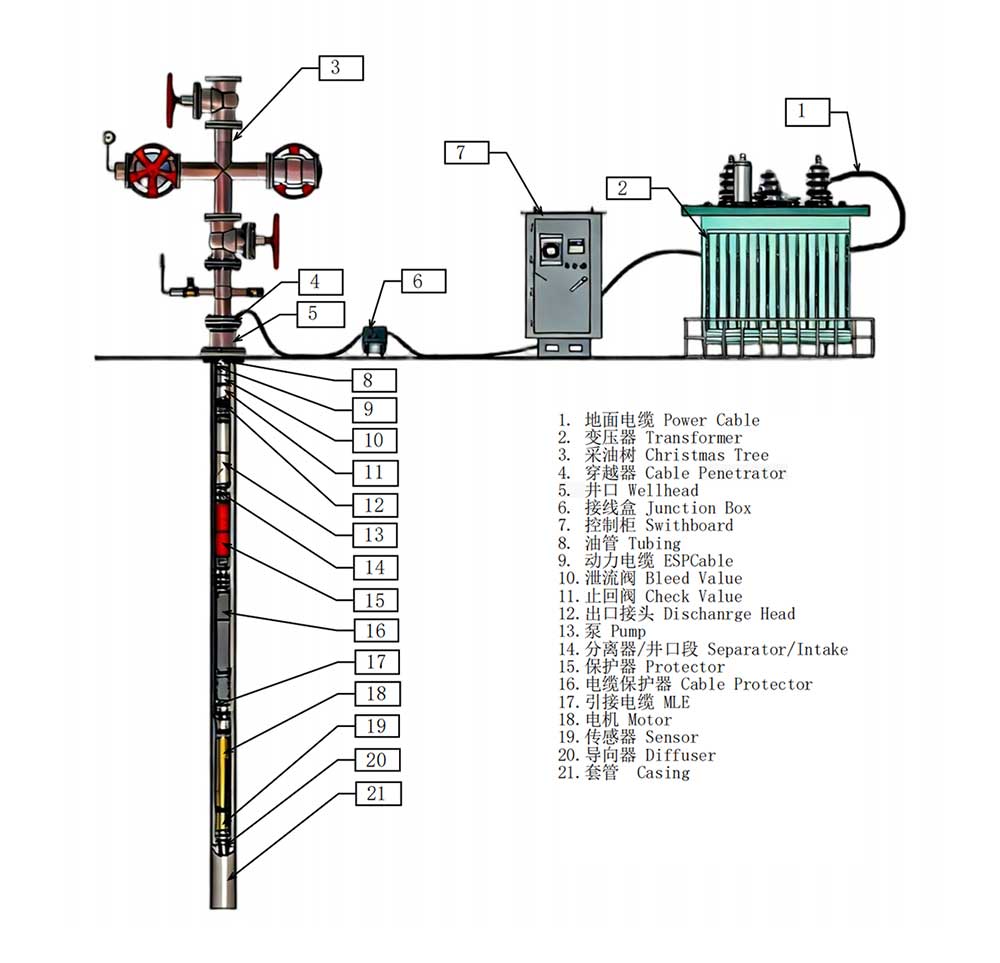

| Οχι. | Όνομα εξοπλισμού | Ανάγκη | Μέθοδος προμήθειας | Περιγραφή εξοπλισμού |
| επίγειες εγκαταστάσεις | ||||
| 1 | Κουτί διακλάδωσης | Προαιρετικός | Παρέχεται από τον πελάτη |
1.Για υπόγειες συνδέσεις καλωδίων σε φρεάτια καλωδίων γείωσης 2. Πρόληψη αερίου υψηλής πίεσης σε υπόγεια ορυχεία |
| 2 | Μετασχηματιστής αναβάθμισης μεταβλητής συχνότητας | Υποχρεούμαι | Παρέχεται από τον πελάτη | Χρησιμοποιείται για την ενίσχυση της τάσης τροφοδοσίας στην τάση γείωσης που απαιτείται από την ηλεκτρική αντλία |
| 3 | Καμπίνα ελέγχου μεταβλητής συχνότητας χαμηλής τάσης (συμπεριλαμβανομένου φίλτρου ημιτόνου) | Υποχρεούμαι | Παρέχεται από τον πελάτη | Για τον έλεγχο, την προστασία και τη ρύθμιση της κατάστασης λειτουργίας της ηλεκτρικής αντλίας |
| 4 | Φίλτρο | Προαιρετικός | Παρέχεται από τον πελάτη | Για προστασία ηλεκτρικών αντλιών και κρίσιμου εξοπλισμού σε δίκτυα ισχύος |
| 5 | Επιφανειακό καλώδιο | Προαιρετικός | Παρέχεται από τον πελάτη |
1.Χρησιμοποιείται για τη σύνδεση εξοπλισμού γείωσης 2.control κόστος αντλίας |
| σύνδεσμος κορδόνι σωλήνων κάτω οπής | ||||
| 1 | εξοπλισμός κεφαλής φρεατίου | Υποχρεούμαι | Παρέχεται από τον πελάτη | 1.Για ανάρτηση κορδονιών σωλήνων και σύνδεση επιφανειακών σωληνώσεων2.Για υπόγεια διέλευση καλωδίων |
| 2 | σωλήνας πετρελαίου | Υποχρεούμαι | Παρέχεται από τον πελάτη | Χρησιμοποιείται για τη σύνδεση ηλεκτρικών αντλιών και το σχηματισμό ενός καναλιού ανύψωσης ρευστού φρεατίου |
| 3 | βαλβίδα αποστράγγισης | Προαιρετικός | Παρέχεται από τον πελάτη | Η εκκένωση υγρού φρεατίου σωλήνωσης για άντληση |
| 4 | Βαλβίδα μονής ροής | Υποχρεούμαι | Παρέχεται από τον πελάτη | Η λειτουργία διακοπής λειτουργίας της αντλίας αποτρέπει την αντίστροφη ροή του υγρού του φρεατίου στη σειρά σωλήνωσης, η οποία θα μπορούσε να προκαλέσει σφύρα νερού και να βλάψει την ηλεκτρική αντλία. |
| 5 | σύνδεση πρίζας | Υποχρεούμαι | Παρέχεται από τον πελάτη | Χρησιμοποιείται για τη σύνδεση της ηλεκτρικής αντλίας στο σωλήνα λαδιού |
| 6 | αντλία | Υποχρεούμαι | αυτοαπαλλοτρίωση | Χρησιμοποιείται για τη δημιουργία της απαιτούμενης πίεσης ανύψωσης και του ρυθμού ροής |
| 7 | επεξεργαστής αερίου | Προαιρετικός | αυτοαπαλλοτρίωση |
1. Για να μειώσετε την επίδραση του αερίου στις ηλεκτρικές αντλίες, όπως η κλειδαριά αερίου και η σπηλαίωση 2.επαρκής ροή ανύψωσης |
| 8 | Διαχωριστής αερίου ή τμήμα εισόδου | Υποχρεούμαι | αυτοαπαλλοτρίωση |
1. Για να μειώσετε την επίδραση του αερίου στις ηλεκτρικές αντλίες, όπως η κλειδαριά αερίου και η σπηλαίωση 2.επαρκής ροή ανύψωσης 3.Δημιουργεί το κανάλι εισόδου του υγρού του φρεατίου στην αντλία |
| αριθμός | όνομα συσκευής | ανάγκη | μέθοδος απόκτησης | Περιγραφή συσκευής |
| σύνδεσμος κορδόνι σωλήνων κάτω οπής | ||||
| 9 | προστάτης | Υποχρεούμαι | αυτοαπαλλοτρίωση |
1.Χρησιμοποιείται για τη μετάδοση της ροπής του κινητήρα στην αντλία 2. Ισορροπία πίεσης για υποβρύχιο κινητήρα στο φρεάτιο 3.Αξονική δύναμη της φέρουσας αντλίας 4.Η αναπλήρωση λαδιού κινητήρα για βυθισμένο κινητήρα 5.Αξονική στεγανοποίηση για βυθισμένο κινητήρα |

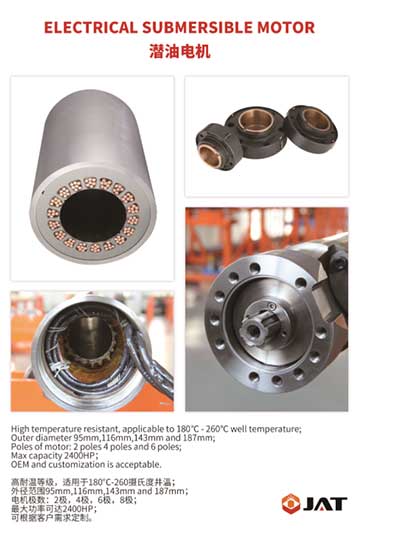

| 10 | υποβρύχιος κινητήρας | Υποχρεούμαι | αυτοαπαλλοτρίωση | Χρησιμοποιείται για τη μετατροπή της ηλεκτρικής ενέργειας σε μηχανική ενέργεια και την παροχή ισχύος για τη λειτουργία της αντλίας |
| 11 | αισθητήρας κάτω οπής | Προαιρετικός | Παρέχεται από τον πελάτη | Για παρακολούθηση σε πραγματικό χρόνο της πίεσης εισόδου υγρού και ηλεκτρικής αντλίας φρεατίου, θερμοκρασίας, κραδασμών, μόνωσης κ.λπ. |
| 12 | διευθυντής | Υποχρεούμαι | αυτοαπαλλοτρίωση | Καθοδήγηση και σταθεροποίηση της κάτω τρύπας της αντλίας |
| Εξοπλισμός και αξεσουάρ καλωδίων κάτω οπών | ||||
| 1 | περαστήρα καλωδίων | Προαιρετικός | Παρέχεται από τον πελάτη |
1.Χρησιμοποιείται για τη σφράγιση καλωδίων μέσω της συσκευής κεφαλής φρέατος 2.Δομή διαστάσεων συμβατή με τη συσκευή κεφαλής φρέατος 3. Ικανός να αντέχει την υψηλή τάση γείωσης του κινητήρα |
| 2 | Καλώδιο τροφοδοσίας (επίπεδο καλώδιο) | Υποχρεούμαι | Παρέχεται από τον πελάτη |
1.Μετάδοση ισχύος για Στάδιο Σωληνώσεων Downhole 2.Τα καλώδια θα πρέπει να είναι συμβατά με τη θερμοκρασία και τις συνθήκες καλά |
| 3 | Καλώδια τάνυσης και σύνδεσμοι καλωδίων τάνυσης (μικρά επίπεδα καλώδια) | Υποχρεούμαι | αυτοαπαλλοτρίωση |
1.Μετάδοση Ισχύος για Στάδιο ηλεκτρικής αντλίας Downhole 2.Τα καλώδια θα πρέπει να είναι συμβατά με τη θερμοκρασία και τις συνθήκες καλά 3. Θα πρέπει να σφραγιστεί στον κινητήρα. |
| 4 | Θήκη καλωδίου και σφιγκτήρας καλωδίου ή προστατευτικό καλωδίου μονάδας | Υποχρεούμαι | αυτοαπαλλοτρίωση | Στερέωση και Προστασία Καλωδίου για Στάδιο Ηλεκτρικής Αντλίας |
| 5 | YouTube:Cross-Connector Clamp Cable Protector | Υποχρεούμαι | Παρέχεται από τον πελάτη | Εφαρμογή Στερέωσης και Προστασίας Καλωδίων σε Στάδιο Σωληνώσεων λαδιού |
| αριθμός | όνομα συσκευής | ανάγκη | μέθοδος απόκτησης | Περιγραφή συσκευής |
| Άλλα εξαρτήματα για υπόγεια χρήση | ||||
| 1 | Πακέτο εξαρτημάτων ηλεκτρικών οπών αντλίας (συμπεριλαμβανομένου κινητήρα, προστατευτικού, τμήματος ή διαχωριστή κεφαλής φρεατίου, αντλίας, επεξεργαστή αερίου) | Υποχρεούμαι | αυτοαπαλλοτρίωση | Για εξαρτήματα μίας χρήσης σε υπόγειες εφαρμογές, όπως δακτύλιοι Ο, βίδες και λάδι κινητήρα. |
| 2 | Πακέτο εξαρτημάτων σύνδεσης καλωδίου | Προαιρετικός | αυτοαπαλλοτρίωση | Χρησιμοποιείται για τη σύνδεση καλωδίων εισόδου σε καλώδια τροφοδοσίας, όπως μονωτικές ταινίες και θωρακισμένα καλώδια. |
| 3 | αξεσουάρ για άλλο εξοπλισμό που κατεβαίνει στον άξονα | Υποχρεούμαι | Ορισμένοι πάροχοι συσκευών προσφέρουν | |
| εργαλεία κάτω τρύπας | ||||
| 1 | μηχανή συλλογής και τοποθέτησης καλωδίων | Προαιρετικός | Διατίθεται για αγορά, μίσθωση ή άλλο μέσο ανάπτυξης καλωδίου | |
| 2 | τροχαλία καλωδίου | Υποχρεούμαι | Παρέχεται από τον πελάτη | για ανάπτυξη καλωδίου |
| 3 | εξοπλισμός πλήρωσης λαδιού | Υποχρεούμαι | αυτοαπαλλοτρίωση | Για έγχυση λαδιού ηλεκτρικής αντλίας |
| 4 | ηλεκτρικό ανυψωτικό αντλίας | Υποχρεούμαι | αυτοαπαλλοτρίωση | Για ανύψωση κάτω από οπή |
| 5 | άτρακτος | Υποχρεούμαι | αυτοαπαλλοτρίωση | άξονας δίσκου κάτω οπής |
| 6 | γρύλος ανύψωσης | αυτοαπαλλοτρίωση | Για χρήση σε ηλεκτροκινητήρες, πρέπει | |
| 7 | άλλα εργαλεία κάτω οπής | Υποχρεούμαι | Ορισμένοι προμηθευτές συσκευών παρέχουν | |
| Τύπος | Σειρά | Μέγιστη διάμετρος (mm) |

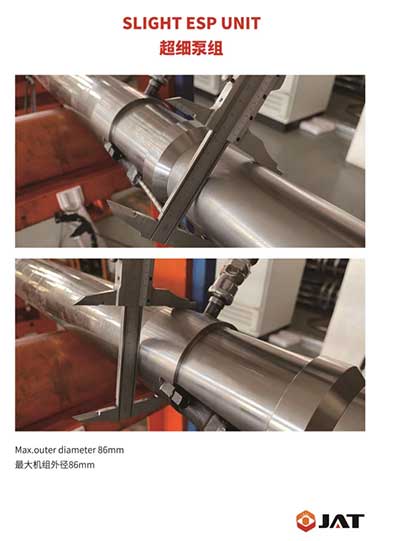

| Αντλία | 338 | 86 |
| Προστάτης | 338 | 86 |
| Μοτέρ | 375 | 95.25 |
| Τύπος | Σειρά | Μέγιστη διάμετρος (mm) |
| Αντλία | 400 | 101.6 |
| Προστάτης | 400 | 10.1.6 |
| Μοτέρ | 456 | 115.82 |
| Τύπος | Σειρά | Μέγιστη διάμετρος (mm) |
| Αντλία | 513/538/562 | 130,3/136,7/143 |
| Προστάτης | 513 | 130.3 |
| Μοτέρ | 540/562 | 138/143 |
| Τύπος | Σειρά | Μέγιστη διάμετρος (mm) |
| Αντλία | 675 | 171.45 |
| Προστάτης | 675 | 171.45 |
| Μοτέρ | 738 | 187.45 |
| Τύπος | Σειρά | Μέγιστη διάμετρος (mm) |
| Αντλία | 862 | 219 |
| Προστάτης | 675 | 171.45 |
| Μοτέρ | 738 | 187.45 |
• Ανάπτυξη χερσαίων κοιτασμάτων πετρελαίου:ΟΗλεκτρική υποβρύχια αντλία είναι απόλυτα εφαρμόσιμο σε συμβατικές πετρελαιοπηγές, δεξαμενές πετρελαίου χαμηλής πίεσης και πηγάδια ανάπτυξης πλημμυρών νερού, παρέχοντας σταθερή καθημερινή ανύψωση αργού πετρελαίου και ικανοποιώντας μακροπρόθεσμες συνεχείς ανάγκες παραγωγής χερσαίων κοιτασμάτων πετρελαίου.
• Υπεράκτια Παραγωγή Πετρελαίου & Αερίου:Προσαρμόζεται σε στενές υπεράκτιες γεωτρήσεις και σκληρές θαλάσσιες συνθήκες εργασίας, με συμπαγή δομή και χαμηλό ποσοστό αστοχίας για μείωση του κόστους συντήρησης και λειτουργίας υπεράκτιας.
• Ειδική λειτουργία δεξαμενής:Εφαρμόζεται σε πετρελαιοπηγές υψηλής διακοπής νερού, ελαφρώς διαβρωτικές και λειαντικές πετρελαιοπηγές, καθώς και γεωθερμικές γεωτρήσεις πετρελαίου, υποστηρίζοντας την ασφαλή και αποτελεσματική ανύψωση υγρών σε πολύπλοκες συνθήκες εργασίας.
• Διέγερση & Αποκατάσταση Πηγαδιών Πετρελαίου:Ιδανικό για χαμηλής απόδοσης και εξαντλημένες πετρελαιοπηγές, βελτιώνοντας αποτελεσματικά την απόδοση παροχής υγρών και αναζωογονώντας την παραγωγική ικανότητα των γηρασμένων κοιτασμάτων πετρελαίου.

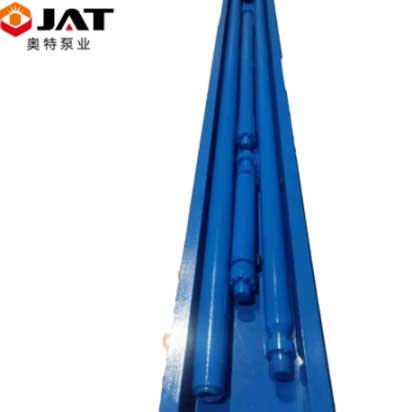

•Στατική Σχεδιασμός:Η ηλεκτρική υποβρύχια αντλία υιοθετεί μια τακτοποιημένη, συμπαγή εμφάνιση με πολλαπλές προαιρετικές εξωτερικές διαμέτρους, η οποία μπορεί να ταιριάζει απόλυτα με διαφορετικά μεγέθη γεώτρησης και να προσαρμόζεται σε διάφορους τύπους γεωτρήσεων πετρελαίου.

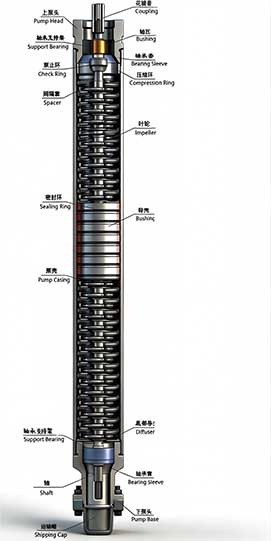

•Υψηλή απόδοση ανύψωσης:Η βελτιστοποιημένη υδραυλική δομή πολλαπλών σταδίων παρέχει σταθερή ώθηση πίεσης και μεγάλο ρυθμό ροής, πραγματοποιώντας συνεχή ανύψωση αργού πετρελαίου υψηλής απόδοσης.
•Άριστη περιβαλλοντική προσαρμοστικότητα:Εξοπλισμένο με κορυφαίες δομές στεγανοποίησης και προστασίας, που αντιστέκονται στη διάβρωση και την τριβή από ανάμεικτα μέσα πετρελαίου, αερίου και νερού.
•Χαμηλό κόστος λειτουργίας:Διαθέτει χαμηλή κατανάλωση ενέργειας, σταθερή λειτουργία και χαμηλό ποσοστό αστοχίας, μειώνοντας σημαντικά τις απώλειες χειροκίνητης συντήρησης και τερματισμού λειτουργίας πεδίου.
•Μεγάλη διάρκεια ζωής:Η εργοστασιακά βαθμονομημένη συναρμολόγηση και ο σχεδιασμός ρουλεμάν υψηλού φορτίου ενισχύουν τη συνολική δομική σταθερότητα και επεκτείνουν τον κύκλο λειτουργίας του εξοπλισμού.
Σειρά 400:Ένα συμπαγές πρότυπο μοντέλο σχεδιασμένο για συμβατικές πετρελαιοπηγές μικρής διαμέτρου. Είναι κατάλληλο για γενικές εφαρμογές παραγωγής πετρελαιοειδών που απαιτούν μέτρια ικανότητα ροής και οικονομική λειτουργία.
Σειρά 538/540:Σχεδιασμένο για συστήματα ανάπτυξης σπειροειδών σωλήνων και κατάλληλο για πετρελαιοπηγές μέσης και μεγάλης διαμέτρου. Υποστηρίζει εφαρμογές που απαιτούν υψηλότερους ρυθμούς ροής και ανυψωτική ικανότητα.
Δομή κατά της αποτυχίας:Τα ωστικά ρουλεμάν υψηλού φορτίου και οι σφραγισμένες δομές προστασίας βοηθούν στην αντοχή στα φορτία κρούσης κάτω από την οπή και στη μείωση της ζημιάς του εξοπλισμού κατά τη λειτουργία.
Ενεργειακά αποδοτική λειτουργία:Ο βελτιστοποιημένος υδραυλικός σχεδιασμός μειώνει την αντίσταση ροής ρευστού και τις υδραυλικές απώλειες, συμβάλλοντας στη μείωση της κατανάλωσης ενέργειας κατά τη συνεχή λειτουργία.
Ευέλικτες επιλογές διαμόρφωσης:Διατίθενται πολλές προδιαγραφές αντλίας και επιλογές υλικών για εφαρμογές που περιλαμβάνουν διάβρωση, τριβή και συνθήκες υψηλής θερμοκρασίας.
Χαμηλότερες απαιτήσεις συντήρησης:Τα μεγάλα διαστήματα σέρβις, η μειωμένη συχνότητα συντήρησης και η σταθερή απόδοση λειτουργίας συμβάλλουν στη μείωση του συνολικού λειτουργικού κόστους.
Η επιλογή του ESP θα πρέπει να βασίζεται στις πραγματικές συνθήκες του φρεατίου και στις απαιτήσεις λειτουργίας.
Τα πηγάδια υψηλότερης παραγωγής απαιτούν:Μεγαλύτερη διάμετρος αντλίας, Υψηλότερη ικανότητα ροής, Βελτιστοποιημένα υδραυλικά στάδια
Τα βαθιά πηγάδια απαιτούν: Υψηλότερη ικανότητα κεφαλής, Περισσότερα στάδια αντλίας, Ενισχυμένη μηχανική δομή
Οι βασικοί παράγοντες περιλαμβάνουν:Ποσοστό διακοπής νερού, Περιεκτικότητα σε αέριο, Συγκέντρωση άμμου, Επίπεδο διάβρωσης, Ιξώδες αργού πετρελαίου
Τα φρεάτια υψηλής θερμοκρασίας απαιτούν:Μόνωση κινητήρα υψηλής θερμοκρασίας, υλικά ανθεκτικά στη θερμότητα, βελτιωμένος σχεδιασμός ψύξης
Τα υλικά πυρήνα, συμπεριλαμβανομένων των άξονων από κράμα και των αντιδιαβρωτικών εξαρτημάτων, επιθεωρούνται πριν από την παραγωγή για να επαληθευτεί η συμμόρφωση με τις απαιτήσεις εφαρμογής στο κάτω μέρος.
Η υπολογιστική ανάλυση δυναμικής ρευστών και η κατεργασία CNC εφαρμόζονται για τη βελτίωση της ακρίβειας της επεξεργασίας της πτερωτής, του διαχύτη και των δομικών εξαρτημάτων.

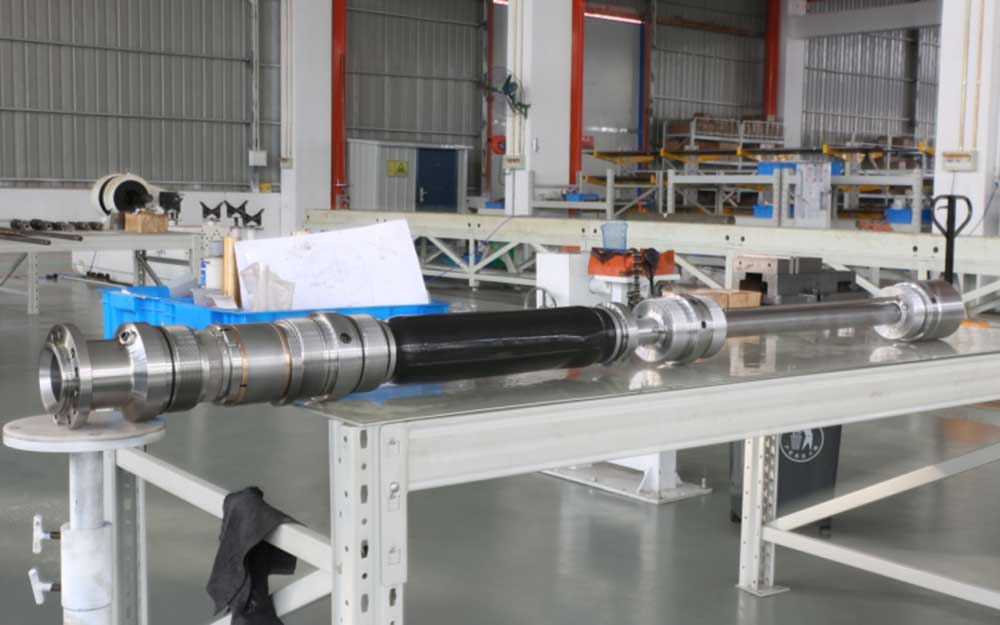

Κάθε μονάδα αντλίας υποβάλλεται σε δοκιμή απόδοσης ροής, δοκιμή πίεσης, δοκιμή λειτουργίας και επιθεώρηση σφράγισης πριν από την παράδοση.
Εφαρμόζονται ενοποιημένες διαδικασίες συναρμολόγησης και διαδικασίες εργοστασιακής βαθμονόμησης για τη διατήρηση σταθερής απόδοσης του προϊόντος και τη μείωση των αποκλίσεων συναρμολόγησης.
Τα αρχεία παραγωγής και δοκιμών τηρούνται για την ιχνηλασιμότητα του προϊόντος και την επαλήθευση του έργου.
