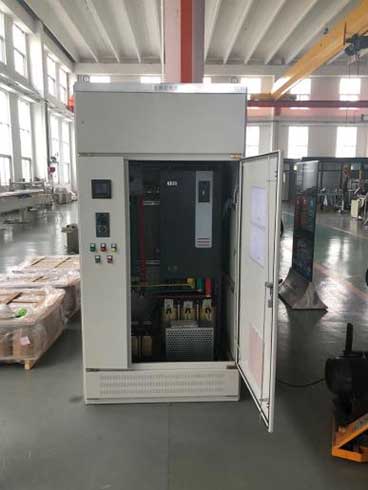

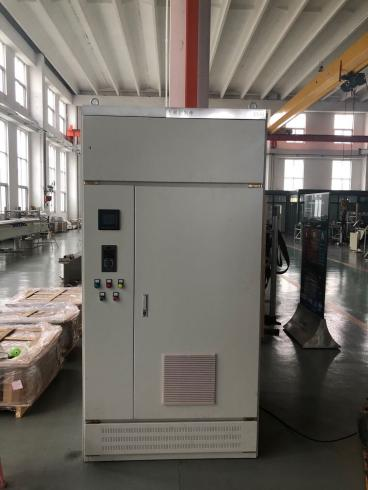

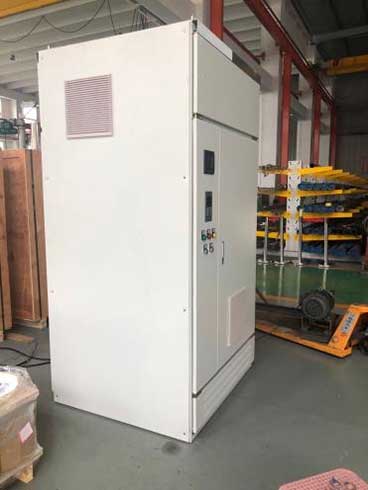

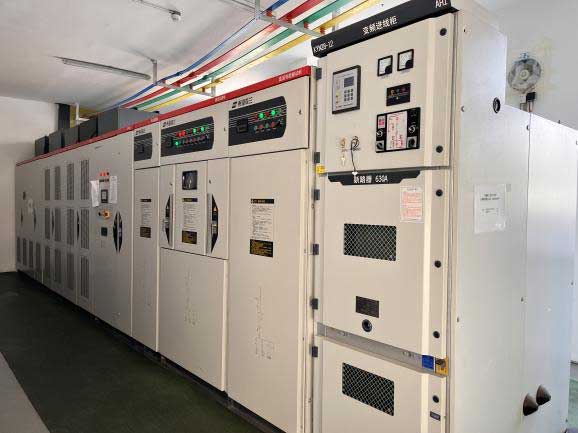

ΟΗλεκτρικός πίνακας ελέγχουείναι μια αποκλειστική συσκευή που ελέγχει την έναρξη και τη διακοπή της μονάδας ηλεκτρικής υποβρύχιας αντλίας (ESP), παρακολουθεί και καταγράφει την κατάσταση λειτουργίας της και εκτελεί αυτόματα προστασία κατά της απενεργοποίησης όταν προκύψουν μη φυσιολογικές συνθήκες κατά τη λειτουργία. Επί του παρόντος, χρησιμοποιούνται συνήθως τέσσερις τύποι θαλάμων ελέγχου: ερμάρια ελέγχου συχνότητας ισχύος, ερμάρια ελέγχου μαλακής εκκίνησης, ερμάρια ελέγχου μεταβλητής συχνότητας χαμηλής τάσης και ερμάρια ελέγχου μεταβλητής συχνότητας μέσης τάσης.
Διεθνές Πρότυπο: ISO 13628 , IEC 60034 , IEC 60529 , IEC 60947, IEC 60079
Εθνικό πρότυπο: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Πρότυπο βιομηχανίας: API RP 11S1, API 14F
Enterprise Standard: AT-ST-013
Προστασία τάσης τροφοδοτικού
Τριφασική προστασία ρεύματος
Προστασία υπερφόρτωσης
Προστασία υποφόρτωσης
Προστασία υπό τάση
Καθυστερημένη έναρξη
Καθυστερημένος τερματισμός λειτουργίας
Τρέχουσα εγγραφή
| Μοντέλο & Προδιαγραφές | Ονομαστικό ρεύμα (Α) | Ονομαστική τάση (V) | A (Πλάτος) × Β (Βάθος) × Η (Ύψος) |
| Κατηγορία 1,2 kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| Κατηγορία 2,5 kV | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| Κατηγορία 3kV | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| Κατηγορία 3,6 kV | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Μοντέλο & Προδιαγραφές | Ονομαστικό ρεύμα (Α) | Ονομαστική τάση (V) | A (Πλάτος) × Β (Βάθος) × Η (Ύψος) |
| Κατηγορία 1,2 kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| Κατηγορία 2,3 kV | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Υψόμετρο:≤2000μ
● Θερμοκρασία περιβάλλοντος:-30℃/-22℉ — +50℃/122℉
● Σχετική υγρασία:≤85%
●Απαλλαγμένο από εύφλεκτες και εκρηκτικές ουσίες, αέρια διαβρωτικά για τη μόνωση και αγώγιμη σκόνη
●Τοποθέτηση σε μέρη χωρίς έντονους κραδασμούς, με κάθετη κλίση ≤ 5°
| Οχι. | Όνομα παραμέτρου | Δεδομένα |
| 1 | Ονομαστική τάση εισόδου | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, 3-φασικό |
| 2 | Ονομαστική συχνότητα εισόδου | 50Hz±10% |
| 3 | Συχνότητα εξόδου | 0 - 120 Hz, ρυθμιζόμενο |
| 4 | Ανάλυση συχνότητας εξόδου | 0,01 Hz |
| 5 | Έλεγχος τάσης τροφοδοσίας | AC220V |
| 6 | Ονομαστική ισχύς εξόδου | 110 kW–630 kW |
| 7 | Ονομαστικό ρεύμα εξόδου | 215A–1188A |
| 8 | Εύρος τάσης εξόδου | 0 - Τάση εισόδου |
| 9 | Τύπος ανορθωτή | 6 - ανορθωτής παλμικής διόδου |
| 10 | Τύπος τρανζίστορ μετατροπέα | IGBT |
| 11 | Εξωτερική διεπαφή επικοινωνίας | RS485, RS232 |
| 12 | Μοντέλο Εξωτερικής Επικοινωνίας | Καλώδιο |
| 13 | Λειτουργία Προστασίας | Υπερφόρτωση, υποφόρτιση, βραχυκύκλωμα, απώλεια φάσης, υπερβολική θερμοκρασία |
| 14 | Μέθοδος Ψύξης | Αναγκαστική ψύξη αέρα |
| 15 | Συντελεστής ισχύος εισόδου | 0.98 |
| 16 | Αποδοτικότητα | ＞98% |
| 17 | Φίλτρο εξόδου | Ημιτονικό κύμα |
| 18 | Ονομαστικός κύκλος εργασίας | Συνεχής |
| 19 | Βαθμός IP / Βαθμός προστασίας | IP23 |
| 20 | Ικανότητα υπερφόρτωσης | 150% ονομαστική ροπή, διάρκεια 60 s |
| 21 | Θερμοκρασία περιβάλλοντος λειτουργίας | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Θερμοκρασία αποθήκευσης / μεταφοράς | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Υγρασία περιβάλλοντος | ≤95% (στους +20 ℃), χωρίς συμπύκνωση |
| 24 | Υψόμετρο εγκατάστασης | ≤1000 m. Απαιτείται υπέρβαση, εάν ξεπεραστεί |
| 25 | Αρμονικό στοιχείο πλευρικής εισόδου | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Αρμονικό Περιεχόμενο Πλευράς Εισόδου | ＜5% |
| 27 | Λειτουργία ελέγχου | V/F πολλαπλών σημείων, διάνυσμα V/F |
| 28 | Λειτουργία καλωδίωσης εισόδου & εξόδου | Πάνω μέσα & πάνω έξω, κάτω μέσα & κάτω έξω |
| Οχι. | Όνομα παραμέτρου | Δεδομένα |
| 1 | Ονομαστική τάση εισόδου | 380 V – 690 V ±10%, 3-φασικό |
| 2 | Ονομαστική συχνότητα εισόδου | 50Hz±10% |
| 3 | Συχνότητα εξόδου | 0 - 120 Hz, ρυθμιζόμενο |
| 4 | Ανάλυση συχνότητας εξόδου | 0,01 Hz |
| 5 | Έλεγχος τάσης τροφοδοσίας | AC 220 V |
| 6 | Ονομαστική ισχύς εξόδου | 110 kW–900 kW |
| 7 | Ονομαστικό ρεύμα εξόδου | 202 A–1535 A |
| 8 | Εύρος τάσης εξόδου | 0 - Τάση εισόδου |
| 9 | Τύπος ανορθωτή | IGBT |
| 10 | Τύπος τρανζίστορ μετατροπέα | IGBT |
| 11 | Εξωτερική διεπαφή επικοινωνίας | RS485, RS232 |
| 12 | Λειτουργία εξωτερικής επικοινωνίας | Οπτικές ίνες |
| 13 | Λειτουργία Προστασίας | Υπερφόρτωση, Υποφόρτιση, Βραχυκύκλωμα, Απώλεια φάσης, Υπερθερμοκρασία |
| 14 | Μέθοδος Ψύξης | Αναγκαστική ψύξη αέρα |
| 15 | Συντελεστής ισχύος εισόδου | 0.98 |
| 16 | Αποδοτικότητα | ＞98% |
| 17 | Φίλτρο εξόδου | Ημιτονικό κύμα |
| 18 | Ονομαστικός κύκλος εργασίας | Συνεχής |
| 19 | Βαθμός IP / Βαθμός προστασίας | IP23 |
| 20 | Ικανότητα υπερφόρτωσης | 150% ονομαστική ροπή, διάρκεια 60 s |
| 21 | Θερμοκρασία περιβάλλοντος λειτουργίας | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Θερμοκρασία αποθήκευσης / μεταφοράς | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Υγρασία περιβάλλοντος | ≤95% (στους +20 ℃), χωρίς συμπύκνωση |
| 24 | Υψόμετρο εγκατάστασης | ≤1000 m; απαιτείται μείωση σε περίπτωση υπέρβασης |
| 25 | Αρμονικό στοιχείο πλευρικής εισόδου | 4% |
| 26 | Αρμονικό Περιεχόμενο Πλευράς Εισόδου | ＜5% |
| 27 | Λειτουργία ελέγχου | V/F πολλαπλών σημείων, διάνυσμα V/F |
| 28 | Λειτουργία καλωδίωσης εισόδου & εξόδου | Πάνω μέσα & πάνω έξω, κάτω μέσα & κάτω έξω |
| Οχι. | Όνομα παραμέτρου | Δεδομένα |
| 1 | Ονομαστική τάση εισόδου | 0,6 KV -2,6 KV±10% |
| 2 | Ονομαστική συχνότητα εισόδου | 50 Hz ± 10% |
| 3 | Συχνότητα εξόδου | 0 - 120 Hz, ρυθμιζόμενο |
| 4 | Ανάλυση συχνότητας εξόδου | 0,01 Hz |
| 5 | Έλεγχος τάσης τροφοδοσίας | AC 220 V |
| 6 | Ονομαστική χωρητικότητα | 45 kVA–300 kVA |
| 7 | Μέθοδος Ψύξης | Αναγκαστική ψύξη αέρα |
| 8 | Συντελεστής ισχύος εισόδου | Πάνω από 0,98 σε >20% φορτίο |
| 9 | Ονομαστικός κύκλος εργασίας | Συνεχής |
| 10 | Βαθμός IP / Βαθμός προστασίας | IP20 |
| 11 | Ικανότητα υπερφόρτωσης | 120% για 1 ώρα, 150% για 1 λεπτό |
| 12 | Θερμοκρασία περιβάλλοντος λειτουργίας | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Θερμοκρασία αποθήκευσης / μεταφοράς | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Υγρασία περιβάλλοντος | ≤90% (στους +20 ℃), χωρίς συμπύκνωση |
| 15 | Υψόμετρο εγκατάστασης | ≤1000 m; απαιτείται μείωση σε περίπτωση υπέρβασης |
●Το υψόμετρο δεν πρέπει να υπερβαίνει τα 1000 m. απαιτείται μείωση εάν το υψόμετρο υπερβαίνει τα 1000 m.
●Θερμοκρασία περιβάλλοντος λειτουργίας: -5 ℃ έως +40 ℃, ημερήσια μέση θερμοκρασία που δεν υπερβαίνει τους +35 ℃, διακύμανση θερμοκρασίας περιβάλλοντος όχι μεγαλύτερη από 5 ℃/ώρα. Εάν η θερμοκρασία περιβάλλοντος υπερβαίνει το επιτρεπόμενο εύρος, πρέπει να εξοπλιστεί κατάλληλος εξοπλισμός κλιματισμού.
●Μέγιστη σχετική υγρασία αέρα περιβάλλοντος: ≤ 90% (στους 20 ℃); ≤ 50% στους +40 ℃.
●Η βάση εγκατάστασης θα είναι απαλλαγμένη από έντονους κραδασμούς και κραδασμούς, με κατακόρυφη κλίση που δεν υπερβαίνει το 5%.
●Το περιβάλλον λειτουργίας πρέπει να είναι απαλλαγμένο από αγώγιμη ή εκρηκτική σκόνη και χωρίς αέρια ή ατμούς που διαβρώνουν μέταλλα ή καταστρέφουν τη μόνωση.
●Η συνεχής διακύμανση της τάσης του τροφοδοτικού εισόδου AC δεν πρέπει να υπερβαίνει το ±10% της ονομαστικής τιμής.
●Εύρος διακύμανσης συχνότητας του δικτύου εναλλασσόμενου ρεύματος: 45 Hz–55 Hz, με ρυθμό μεταβολής συχνότητας που δεν υπερβαίνει το ±1% ανά δευτερόλεπτο.
●Για εσωτερική χρήση μόνο με καλό αερισμό. τα διάκενα πάνω και γύρω από τη συσκευή πρέπει να είναι ≥ 700 mm.
●Εξοπλισμένο με προστασίες που περιλαμβάνουν υπέρταση, υπόταση, υπερένταση, απώλεια φάσης και βραχυκύκλωμα.
●Εξοπλισμένο με οθόνη LED για εμφάνιση ρεύματος εξόδου, τάσης, συχνότητας κ.λπ.
●Οι παράμετροι του συστήματος μπορούν να ρυθμιστούν μέσω του πληκτρολογίου.
●Μπορεί να λειτουργήσει τόσο σε λειτουργία μεταβλητής συχνότητας όσο και σε λειτουργία συχνότητας ισχύος.
●Σε λειτουργία μεταβλητής συχνότητας, η λειτουργία εργασίας μπορεί να είναι χειροκίνητη ή αυτόματη.
●Ο χρόνος εκκίνησης και η συχνότητα λειτουργίας μπορούν να ρυθμιστούν αυθαίρετα.
Ε1: Για ποιον εξοπλισμό χρησιμοποιείται κυρίως ο ηλεκτρικός πίνακας ελέγχου μετάδοσης κίνησης μεταβλητής ταχύτητας;
A1: Αυτό το ντουλάπι ελέγχου μετάδοσης κίνησης μεταβλητής ταχύτητας είναι ειδικός εξοπλισμός υποστήριξης για όλα τα είδη υποβρύχιων αντλιών, όπως αντλίες υψηλής θερμοκρασίας, αντλίες βαθέων πηγαδιών και αντλίες εισαγωγής ποταμού. Ταιριάζει σε έργα παροχής νερού πετρελαιοπηγών, παροχής νερού σε βαθιά πηγάδια και υδροληψίας ποταμών.
Ε2: Ποια είναι τα βασικά πλεονεκτήματα του ελέγχου μετατροπής συχνότητας σε σύγκριση με τον παραδοσιακό έλεγχο σταθερής ταχύτητας;
A2: Σε σύγκριση με τα παραδοσιακά κουτιά ελέγχου σταθερής ταχύτητας, τοΗλεκτρικός πίνακας ελέγχου μεταβλητής ταχύτητας κίνησηςμπορεί να ρυθμίσει ελεύθερα την ταχύτητα της αντλίας όπως απαιτείται. Εξοικονομεί περισσότερη ενέργεια, μειώνει τη φθορά του εξοπλισμού με ομαλή εκκίνηση και έχει πλήρη προστασία ασφαλείας, καθιστώντας τη λειτουργία της αντλίας πιο σταθερή, ασφαλή και εξοικονομώντας ενέργεια.
Ε3: Μπορεί αυτός ο πίνακας ελέγχου να προσαρμοστεί σε σκληρά εξωτερικά περιβάλλοντα εργασίας;
Α3: Ναι. Αυτό το ντουλάπι ηλεκτρικού ελέγχου υιοθετεί σφραγισμένο βιομηχανικό κέλυφος και εσωτερικά μέρη υψηλής ποιότητας. Είναι ανθεκτικό στη σκόνη, αδιάβροχο και κατά των παρεμβολών και μπορεί να λειτουργήσει σταθερά σε υγρά, σκονισμένα και υπαίθρια περιβάλλοντα για έργα υδροληψίας κοιτασμάτων πετρελαίου, πηγαδιών νερού και ποταμών.

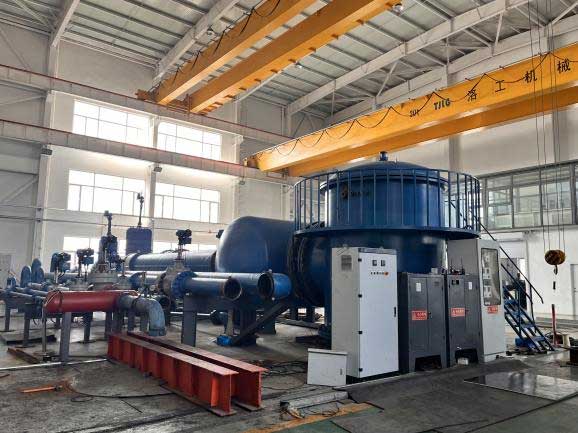

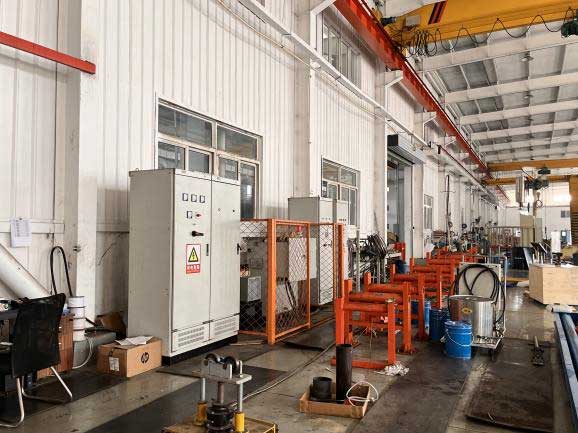

Ακολουθούμε αυστηρό ποιοτικό έλεγχο για κάθε ηλεκτρικό πίνακα ελέγχου μεταβλητής ταχύτητας. Διαφορετικά από τη συνηθισμένη επιθεώρηση ενός εξαρτήματος, όλα τα ντουλάπια μας ελέγχονται με ταιριαστά σετ υποβρύχιων αντλιών πριν από την παράδοση. Κάθε εξοπλισμός περνά τη δοκιμή πλήρους λειτουργίας, τη δοκιμή προσαρμογής ταχύτητας και τη δοκιμή προσομοίωσης φορτίου. Αυτή η πραγματική δοκιμή αντιστοίχισης αντλίας εξασφαλίζει τέλειο συντονισμό μεταξύ του ντουλαπιού και της αντλίας. Όλα τα προϊόντα παραδίδονται μόνο αφού περάσουν την πλήρη δοκιμή αντιστοίχισης, για να εξασφαλιστεί η σταθερή και αξιόπιστη λειτουργία πεδίου.
Έχουμε πλούσια εμπειρία στην ανάπτυξη και παραγωγή εξοπλισμού ελέγχου υποβρύχιων αντλιών. Όλα τα προϊόντα Variable Speed Drive Electrical Control Cabinet είναι αυστηρά ελεγμένα, με σταθερή ποιότητα και χαμηλό ποσοστό αστοχίας. Υποστηρίζουμε προσαρμοσμένες παραμέτρους και λειτουργίες για να ταιριάζουν σε διαφορετικές αντλίες και συνθήκες εργασίας. Παρέχουμε πλήρεις συμβουλές πριν από την πώληση, επιτόπου καθοδήγηση και υπηρεσίες συντήρησης μετά την πώληση. Τα προϊόντα μας πωλούνται σε όλο τον κόσμο, εξυπηρετώντας διάφορα έργα πετρελαιοπηγών, πηγαδιών νερού και υδροληψίας ποταμών με οικονομικές και σταθερές λύσεις ελέγχου.
