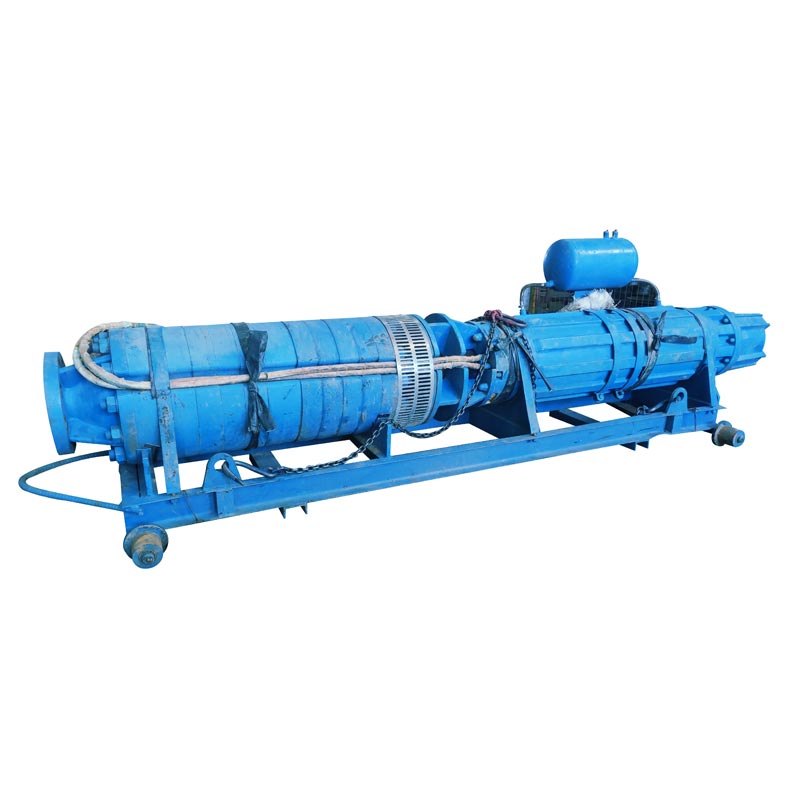

Υποβρύχια αντλία αφυδάτωσης Mine PitΗ τεχνολογία διαδραματίζει κρίσιμο ρόλο στον έλεγχο των υπόγειων υδάτων, των όμβριων υδάτων, των ιζημάτων και του συσσωρευμένου νερού σε απαιτητικά περιβάλλοντα εξόρυξης.Aoteαναπτύσσει λύσεις υποβρύχιας άντλησης βαρέως τύπου για εφαρμογές ανοιχτού λάκκου και υπόγειες εφαρμογές, συνδυάζοντας στιβαρή υδραυλική απόδοση, ανθεκτική στη φθορά κατασκευή, αξιόπιστη στεγανοποίηση και ευέλικτη εγκατάσταση για υποστήριξη συνεχούς αποστράγγισης ορυχείων.
Η αποτελεσματική αφυδάτωση του ορυχείου είναι απαραίτητη για τη διατήρηση της συνέχειας της παραγωγής, την προστασία του εξοπλισμού και τον έλεγχο των κινδύνων που σχετίζονται με το νερό. Σε αντίθεση με τα συμβατικά επιφανειακά τοποθετημένα συστήματα, μια υποβρύχια αντλία λειτουργεί απευθείας μέσα στο νερό, μειώνοντας τις απαιτήσεις πλήρωσης και απλοποιώντας την ανάπτυξη σε βαθιά κοιλώματα, φρεάτια, σήραγγες και περιορισμένες περιοχές. Ένα κατάλληλο σύστημα αφυδάτωσης ορυχείου πρέπει να λαμβάνει υπόψη τη ζήτηση ροής, την κεφαλή ανύψωσης, την ποιότητα του νερού, τα αιωρούμενα στερεά, τη λειαντικότητα, τη διάβρωση, το βάθος εγκατάστασης και τις συνθήκες λειτουργίας. Αυτός ο οδηγός εξηγεί πώς λειτουργούν οι υποβρύχιες αντλίες ορυχείων, τα κύρια πλεονεκτήματά τους, τα σενάρια εφαρμογής, οι επιλογές εγκατάστασης και οι παράγοντες που πρέπει να αξιολογήσουν οι αγοραστές πριν επιλέξουν εξοπλισμό.
Πίνακας περιεχομένων
- Τι είναι μια υποβρύχια αντλία αφυδάτωσης Mine Pit;
- Πώς λειτουργεί μια υποβρύχια αντλία εξόρυξης;
- Ποια χαρακτηριστικά έχουν σημασία στο Mine Dewatering;
- Ποιους τεχνικούς παράγοντες πρέπει να λάβουν υπόψη οι αγοραστές;
- Πού χρησιμοποιούνται οι υποβρύχιες αντλίες αφυδάτωσης ορυχείων;
- Ποια μέθοδος εγκατάστασης είναι κατάλληλη;
- Γιατί να σκεφτείτε την Aote για λύσεις αφυδάτωσης εξόρυξης;
- Συχνές Ερωτήσεις
Τι είναι μια υποβρύχια αντλία αφυδάτωσης Mine Pit;
Η υποβρύχια αντλία αφυδάτωσης Mine Pit είναι ένα σύστημα άντλησης βαρέως τύπου που έχει σχεδιαστεί για να απομακρύνει το συσσωρευμένο νερό από ανοιχτά ορυχεία, υπόγειες περιοχές εξόρυξης, φρεάτια, φρεάτια, σήραγγες, λατομεία και άλλα περιβάλλοντα εκσκαφής. Η αντλία τοποθετείται απευθείας στο νερό και χρησιμοποιεί έναν υποβρύχιο κινητήρα και ένα υδραυλικό συγκρότημα για τη μεταφορά του νερού σε μια καθορισμένη θέση εκκένωσης.
Το νερό εξόρυξης σπάνια είναι καθαρό. Μπορεί να περιέχει άμμο, άργιλο, σωματίδια βράχου, λάσπη, υπολείμματα ορυκτών ή άλλα αιωρούμενα στερεά. Αυτό καθιστά την επιλογή της αντλίας πιο απαιτητική από τις συνηθισμένες εφαρμογές μεταφοράς νερού. Τα υδραυλικά εξαρτήματα, τα συστήματα στεγανοποίησης, τα συγκροτήματα αξόνων και τα υλικά περιβλήματος πρέπει να επιλέγονται σύμφωνα με το πραγματικό περιβάλλον λειτουργίας.
Για εφαρμογές μεγάλης κλίμακας, η σειρά υποβρύχιων αντλιών εξόρυξης της Aote μπορεί να διαμορφωθεί για διαφορετικές απαιτήσεις ροής, κεφαλής, ισχύος κινητήρα, τάσης, συχνότητας και υλικού. Η ευρύτερη γκάμα προϊόντων καλύπτει χωρητικότητες ροής από 80 m³/h έως 2.200 m³/h και κεφαλές έως 1.700 m, ανάλογα με την επιλεγμένη διαμόρφωση.
Πώς λειτουργεί μια υποβρύχια αντλία εξόρυξης;
Η βασική αρχή λειτουργίας είναι απλή: η αντλία είναι βυθισμένη στην πηγή νερού, ο κινητήρας κινεί την πτερωτή και τα περιστρεφόμενα υδραυλικά εξαρτήματα δημιουργούν πίεση για τη μετακίνηση του νερού μέσω του αγωγού εκκένωσης.
- Το νερό εισέρχεται στην αντλία:Το νερό του ορυχείου ρέει στο τμήμα αναρρόφησης της βυθισμένης αντλίας.
- Η πτερωτή παράγει υδραυλική ενέργεια:Ο κινητήρας περιστρέφει την πτερωτή, αυξάνοντας την ταχύτητα και την πίεση του νερού.
- Το περίβλημα μετατρέπει την ταχύτητα σε πίεση:Η υδραυλική δίοδος κατευθύνει το νερό προς την έξοδο κατάθλιψης.
- Το νερό ανυψώνεται μέσω του αγωγού:Η παραγόμενη κεφαλή επιτρέπει τη μεταφορά νερού από το λάκκο ή το κάρτερ στο απαιτούμενο σημείο εκκένωσης.
Επειδή η αντλία εγκαθίσταται απευθείας στο νερό, μια ξεχωριστή διαδικασία ασταρώματος επιφάνειας είναι γενικά περιττή. Αυτό μπορεί να είναι ιδιαίτερα χρήσιμο όταν τα ορυχεία είναι βαθιά ή όπου ο διαθέσιμος χώρος εγκατάστασης είναι περιορισμένος.
Ποια χαρακτηριστικά έχουν σημασία στο Mine Dewatering;
Υδραυλική απόδοση υψηλής απόδοσης
Ο αποτελεσματικός υδραυλικός σχεδιασμός βοηθά στη μετακίνηση μεγάλων όγκων νερού διατηρώντας παράλληλα σταθερή απόδοση εκκένωσης. Η σωστή επιλογή πτερωτής είναι ιδιαίτερα σημαντική επειδή οι απαιτήσεις ροής και κεφαλής ποικίλλουν σημαντικά μεταξύ των ρηχών κοιλοτήτων, των βαθιών αξόνων ορυχείων και των συστημάτων αποστράγγισης μεγάλων αποστάσεων.
Κατασκευή ανθεκτική στη φθορά
Τα λειαντικά σωματίδια μπορούν να επιταχύνουν τη φθορά σε πτερωτές, περιβλήματα, άξονες και άλλα υδραυλικά εξαρτήματα. Ανάλογα με τη χημεία του νερού και την περιεκτικότητα σε σωματίδια, κατάλληλες διαμορφώσεις μπορεί να χρησιμοποιούν υλικά υψηλής περιεκτικότητας σε χρώμιο, όλκιμο σίδηρο, χυτοσίδηρο, ανοξείδωτο χάλυβα, διπλό ανοξείδωτο χάλυβα, κράματα μπρούντζου ή άλλα κατασκευασμένα υλικά.
Αξιόπιστη στεγανοποίηση
Δεδομένου ότι ο κινητήρας και το υδραυλικό συγκρότημα λειτουργούν υποβρύχια, η στεγανοποίηση είναι ένα θεμελιώδες μέρος της αξιοπιστίας της αντλίας. Ένα σωστά σχεδιασμένο σύστημα στεγανοποίησης βοηθά στην προστασία των κρίσιμων εσωτερικών εξαρτημάτων από την είσοδο νερού και υποστηρίζει μεγαλύτερους κύκλους λειτουργίας.
Δυνατότητα συνεχούς λειτουργίας
Η αποστράγγιση εξόρυξης είναι συχνά μια συνεχής διαδικασία παρά μια περιστασιακή εργασία άντλησης. Η στιβαρή ψύξη του κινητήρα, η δομική αντοχή, τα κατάλληλα υλικά και η σταθερή υδραυλική απόδοση βοηθούν τον εξοπλισμό να λειτουργεί κατά τη διάρκεια εκτεταμένων κύκλων αφυδάτωσης.
Ευέλικτη Ανάπτυξη
Η υποβρύχια κατασκευή επιτρέπει στον εξοπλισμό να τοποθετηθεί πιο κοντά στην πηγή νερού. Αυτό μπορεί να απλοποιήσει την εγκατάσταση σε χώρους προσωρινής αποστράγγισης, υπόγειες δεξαμενές, ζώνες πλημμύρας έκτακτης ανάγκης και αλλαγή διάταξης ορυχείων.
Ποιους τεχνικούς παράγοντες πρέπει να λάβουν υπόψη οι αγοραστές;
Η επιλογή μιας αντλίας εξόρυξης αποκλειστικά σύμφωνα με την ισχύ του κινητήρα μπορεί να οδηγήσει σε κακή απόδοση του συστήματος. Οι αγοραστές θα πρέπει να αξιολογήσουν το πλήρες σημείο λειτουργίας και τις συνθήκες του χώρου πριν επιβεβαιώσουν ένα μοντέλο.
| Συντελεστής Επιλογής | Γιατί έχει σημασία | Τυπική θεώρηση |
|---|---|---|
| Ρυθμός ροής | Καθορίζει πόσο γρήγορα μπορεί να αφαιρεθεί το συσσωρευμένο νερό | m³/h ή L/s |
| Κεφάλι | Καθορίζει την απαιτούμενη κατακόρυφη ικανότητα ανύψωσης και πίεσης | Απώλειες στατικής κεφαλής + αγωγού |
| Στερεό περιεχόμενο | Επηρεάζει την τριβή και την επιλογή υδραυλικών εξαρτημάτων | Άμμος, λάσπη, σωματίδια μεταλλεύματος |
| Χημεία Νερού | Καθορίζει τις απαιτήσεις αντοχής στη διάβρωση | pH, αλατότητα, μεταλλική σύνθεση |
| Θερμοκρασία | Επηρεάζει την ψύξη του κινητήρα, τη στεγανοποίηση και την επιλογή υλικού | Πραγματική θερμοκρασία λειτουργίας |
| Ισχύς & Τάση | Πρέπει να ταιριάζει με τη διαθέσιμη ηλεκτρική υποδομή | Ισχύς κινητήρα, τάση, συχνότητα |
| Προϋποθέσεις εγκατάστασης | Επηρεάστε την τοποθέτηση, την ανύψωση, τη συντήρηση και την πρόσβαση | Φρέζα, λάκκος, άξονας, σήραγγα |
Για παράδειγμα, μια αντλία που χειρίζεται σχετικά καθαρά υπόγεια ύδατα μπορεί να απαιτεί διαφορετική διαμόρφωση υλικού από ένα λειαντικό νερό που επεξεργάζεται συνεχώς και περιέχει σωματίδια άμμου και ορυκτών. Επομένως, η κατανόηση του μέσου πριν από την αγορά μπορεί να μειώσει την πρόωρη φθορά των εξαρτημάτων και την περιττή συντήρηση.
Πού χρησιμοποιούνται οι υποβρύχιες αντλίες αφυδάτωσης ορυχείων;
Ένα σωστά διαμορφωμένο υποβρύχιο σύστημα αποστράγγισης μπορεί να υποστηρίξει ένα ευρύ φάσμα εργασιών εξόρυξης και εκσκαφής, συμπεριλαμβανομένων:
- Υπαίθρια εξόρυξη:Αφαιρεί τα υπόγεια και τα συσσωρευμένα νερά της βροχής από μεγάλες εκσκαφές.
- Υπόγεια εξόρυξη:Υποστηρίζει την αποστράγγιση από φρεάτια, σήραγγες, φρεάτια και υπόγειους χώρους εργασίας.
- Εξόρυξη άνθρακα:Χειρίζεται το συσσωρευμένο νερό σε υπόγεια συστήματα αποχέτευσης και φρεάτια ορυχείων.
- Εξόρυξη μετάλλων:Κατάλληλο για απαιτήσεις αποστράγγισης σε εργασίες χαλκού, χρυσού, σιδήρου, κασσίτερου και άλλων ορυκτών.
- Λειτουργίες λατομείου:Βοηθά στον έλεγχο των υπόγειων υδάτων και των βροχοπτώσεων σε βαθιές εκσκαφές λατομείων.
- Οικοδομική ανασκαφή:Παρέχει έλεγχο νερού για βαθιά θεμέλια, σήραγγες και μεγάλα έργα εκσκαφής.
- Αποστράγγιση έκτακτης ανάγκης:Μπορεί να αναπτυχθεί όταν η ξαφνική συσσώρευση νερού απαιτεί γρήγορη αφαίρεση.
Η ικανότητα της αντλίας να λειτουργεί απευθείας στο νερό την καθιστά χρήσιμη όταν αλλάζουν οι θέσεις αποστράγγισης καθώς προχωρά η εκσκαφή. Οι προσωρινές ή κινητές διαμορφώσεις μπορούν επίσης να μεταφερθούν μεταξύ των ζωνών εργασίας όταν απαιτείται.
Ποια μέθοδος εγκατάστασης είναι κατάλληλη;
Κάθετη υποβρύχια εγκατάσταση
Η αντλία μπορεί να χαμηλώσει απευθείας σε λάκκο ή κάρτερ ορυχείου χρησιμοποιώντας κατάλληλο εξοπλισμό ανύψωσης, διατάξεις οδηγών ή αλυσίδες ανύψωσης. Αυτή η διαμόρφωση είναι χρήσιμη όπου απαιτείται τακτική επιθεώρηση ή αφαίρεση.
Σταθερή εγκατάσταση φρεατίου
Για μόνιμη υποδομή αποστράγγισης, η αντλία μπορεί να εγκατασταθεί στο κάτω μέρος ενός ειδικού κάρτερ. Αυτή η διάταξη είναι κατάλληλη για συστήματα μακροχρόνιας διαχείρισης νερού όπου το σημείο άντλησης παραμένει σχετικά σταθερό.
Κινητή ή φορητή ανάπτυξη
Τα προσωρινά έργα αποστράγγισης ενδέχεται να απαιτούν τη μετακίνηση εξοπλισμού μεταξύ διαφορετικών περιοχών ορυχείων. Μια κινητή διαμόρφωση παρέχει μεγαλύτερη ευελιξία για τις εποχιακές βροχοπτώσεις, την αλλαγή των επιπέδων εκσκαφής ή την επείγουσα απομάκρυνση του νερού.
Ανεξάρτητα από τη διαμόρφωση, ο σχεδιασμός εγκατάστασης θα πρέπει να λαμβάνει υπόψη την πρόσβαση ανύψωσης, τη δρομολόγηση του σωλήνα εκκένωσης, την παροχή ηλεκτρικής ενέργειας, το βάθος νερού, τη συσσώρευση ιζημάτων, την πρόσβαση συντήρησης και τις διαδικασίες ασφάλειας λειτουργίας.
Γιατί να σκεφτείτε την Aote για λύσεις αφυδάτωσης εξόρυξης;
Η Aote Tianjin Pump Co., Ltd. εστιάζει στην έρευνα, το σχεδιασμό και την κατασκευή συστημάτων υποβρύχιων αντλιών για απαιτητικές βιομηχανικές εφαρμογές. Οι λύσεις της βυθιζόμενης αντλίας εξόρυξης έχουν σχεδιαστεί γύρω από πραγματικές παραμέτρους λειτουργίας και όχι με βάση μια ενιαία διαμόρφωση για όλους.
Ανάλογα με τις απαιτήσεις του έργου, τα συστήματα αντλιών μπορούν να διαμορφωθούν γύρω από παράγοντες όπως:
- Απαιτούμενη ικανότητα ροής και κεφαλή παροχής
- Ισχύς κινητήρα, τάση και συχνότητα λειτουργίας
- Θερμοκρασία νερού και χημική σύσταση
- Περιεκτικότητα σε αιωρούμενα στερεά και λειαντικά σωματίδια
- Απαιτήσεις αντοχής στη διάβρωση και τη φθορά
- Συνθήκες υπαίθριας ή υπόγειας εγκατάστασης
- Μόνιμες, προσωρινές ή έκτακτες απαιτήσεις αποστράγγισης
Η Aote παρέχει επίσης τεχνική συμβουλή, καθοδήγηση εγκατάστασης, υποστήριξη θέσης σε λειτουργία όπου χρειάζεται, βοήθεια για ανταλλακτικά, συστάσεις συντήρησης και υποστήριξη αντιμετώπισης προβλημάτων. Αυτές οι υπηρεσίες μπορούν να βοηθήσουν τους εργολάβους εξόρυξης να αξιολογήσουν το πλήρες σύστημα άντλησης αντί να αντιμετωπίζουν την αντλία ως μεμονωμένο εξάρτημα.
Για αγοραστές που συγκρίνουν αυποβρύχια αντλία εξόρυξηςμε τον συμβατικό εξοπλισμό επιφανειακής τοποθέτησης, το βασικό στοιχείο είναι η απαίτηση πλήρους λειτουργίας: η απαιτούμενη ροή, η συνολική κεφαλή, τα χαρακτηριστικά νερού, το βάθος εγκατάστασης, η διάρκεια λειτουργίας και οι συνθήκες συντήρησης θα πρέπει να αξιολογούνται όλα μαζί.
Συχνές Ερωτήσεις
Ε1: Μπορεί μια υποβρύχια αντλία αφυδάτωσης Mine Pit να χειριστεί λασπωμένο νερό;
Ναί. Οι αντλίες αφυδάτωσης εξόρυξης μπορούν να διαμορφωθούν για νερό που περιέχει αιωρούμενα στερεά, ιζήματα, άμμο και λειαντικά ορυκτά σωματίδια. Η επιλογή υλικού και υδραυλικών συστατικών θα πρέπει να βασίζεται στην πραγματική συγκέντρωση και τα χαρακτηριστικά των στερεών.
Ε2: Μπορεί μια υποβρύχια αντλία εξόρυξης να χρησιμοποιηθεί σε υπόγεια ορυχεία;
Ναί. Ο βυθισμένος σχεδιασμός λειτουργίας του το καθιστά κατάλληλο για υπόγεια φρεάτια, θαλάμους αποστράγγισης, σήραγγες και φρεάτια όπου η συμβατική επιφανειακή εγκατάσταση μπορεί να είναι δύσκολη.
Ε3: Πώς επιλέγω τη σωστή χωρητικότητα αντλίας;
Ξεκινήστε με τον απαιτούμενο ρυθμό ροής και τη συνολική δυναμική κεφαλή. Στη συνέχεια, αξιολογήστε την ποιότητα του νερού, την περιεκτικότητα σε στερεά, τη θερμοκρασία, την παροχή ηλεκτρικής ενέργειας, τη διάμετρο του αγωγού, την απόσταση εκκένωσης και τις αναμενόμενες ώρες λειτουργίας. Ένας προμηθευτής αντλίας μπορεί να χρησιμοποιήσει αυτές τις παραμέτρους για να προτείνει μια κατάλληλη υδραυλική διαμόρφωση και διαμόρφωση κινητήρα.
Ε4: Ποια υλικά είναι κατάλληλα για λειαντικό νερό ορυχείων;
Η επιλογή υλικού εξαρτάται από το συγκεκριμένο μέσο. Κράματα υψηλής περιεκτικότητας σε χρώμιο, ανθεκτικά στη φθορά χυτά υλικά, ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας διπλής όψης και άλλα κατασκευασμένα υλικά μπορούν να ληφθούν υπόψη για διαφορετικούς συνδυασμούς τριβής και διάβρωσης.
Ε5: Μπορεί η αντλία να χρησιμοποιηθεί για αποστράγγιση ορυχείων έκτακτης ανάγκης;
Ναί. Οι φορητές ή μετατοπιζόμενες υποβρύχιες διαμορφώσεις μπορεί να είναι χρήσιμες για αποστράγγιση έκτακτης ανάγκης, ιδιαίτερα όταν το νερό συσσωρεύεται γρήγορα σε κοιλώματα, περιοχές εκσκαφής ή υπόγειες ζώνες εργασίας. Η απαιτούμενη ροή έκτακτης ανάγκης και η κεφαλή πρέπει να προσδιορίζονται πριν από την επιλογή του εξοπλισμού.
Σύναψη
Ο αξιόπιστος έλεγχος του νερού ορυχείου εξαρτάται από την αντιστοίχιση της απόδοσης της αντλίας με τις πραγματικές συνθήκες του χώρου. Ένας υποβρύχιος σχεδιασμός μπορεί να απλοποιήσει την ανάπτυξη λειτουργώντας απευθείας στο νερό, ενώ τα ανθεκτικά στη φθορά εξαρτήματα, η αξιόπιστη στεγανοποίηση, το κατάλληλο υδραυλικό μέγεθος και η προσαρμοσμένη επιλογή υλικού συμβάλλουν στην αντιμετώπιση των προκλήσεων του λειαντικού και φορτωμένου με ιζήματα νερού ορυχείων. Εάν σχεδιάζετε ένα νέο σύστημα αποχέτευσης, αναβαθμίζετε τον υπάρχοντα εξοπλισμό ή προετοιμάζεστε για αφαίρεση νερού μεγάλου όγκου, μοιραστείτε τη ροή, την κεφαλή, τα χαρακτηριστικά νερού, τις συνθήκες εγκατάστασης και τις ηλεκτρικές απαιτήσεις σας με την Aote.Επικοινωνήστε μαζί μαςγια επαγγελματική επιλογή αντλιών, προσαρμοσμένη διαμόρφωση, τεχνικές συμβουλές και λύση αφυδάτωσης εξόρυξης που ευθυγραμμίζεται με τις απαιτήσεις του έργου σας.
