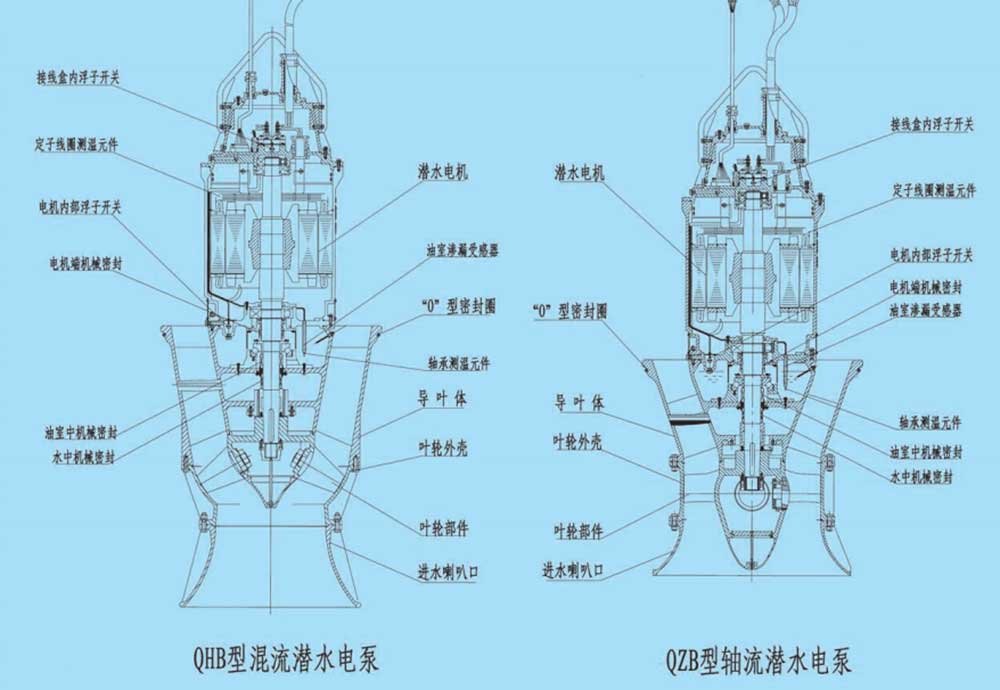

JINAOTEΥποβρύχια αντλία αξονικής ροήςέχει σχεδιαστεί για εφαρμογές μεταφοράς νερού υψηλής ροής και χαμηλής κεφαλής όπου απαιτείται αξιόπιστη συνεχής λειτουργία. Το προϊόν περιλαμβάνει δύο κύριες σειρές: Υποβρύχια αντλία αξονικής ροής QZB και υποβρύχια αντλία μικτής ροής QHB, που αναπτύχθηκαν ως προηγμένες εναλλακτικές λύσεις στα συμβατικά συστήματα αντλιών και κινητήρα.
Σε αντίθεση με τις παραδοσιακές μονάδες άντλησης τύπου split, η αντλία και ο κινητήρας είναι ενσωματωμένα σε μια συμπαγή υποβρύχια δομή. Αυτός ο σχεδιασμός απλοποιεί την εγκατάσταση, μειώνει τις κατασκευαστικές απαιτήσεις και βελτιώνει τη λειτουργική αξιοπιστία σε απαιτητικά περιβάλλοντα όπως ο έλεγχος των πλημμυρών, οι σταθμοί αποστράγγισης, τα συστήματα άρδευσης και τα βιομηχανικά έργα μεταφοράς νερού.
Ο πλήρως κλειστός υποβρύχιος τριφασικός ασύγχρονος κινητήρας ξηρού τύπου λειτουργεί με ασφάλεια ενώ είναι πλήρως βυθισμένος στο νερό. Με αποτελεσματική ψύξη νερού, χαμηλό θόρυβο λειτουργίας και μειωμένη συσσώρευση θερμότητας, η αντλία επιτρέπει την κατασκευή συμπαγών υπόγειων αντλιοστασίων ελαχιστοποιώντας ταυτόχρονα το κόστος πολιτικού μηχανικού και τον χώρο εγκατάστασης.
Το συγκρότημα κινητήρα της αντλίας εγκαθίσταται ως μια πλήρης βυθισμένη μονάδα, εξαλείφοντας την ανάγκη περίπλοκης ευθυγράμμισης μεταξύ ξεχωριστών εξαρτημάτων αντλίας και κινητήρα. Σε σύγκριση με τα παραδοσιακά αντλιοστάσια, ο χρόνος εγκατάστασης μπορεί να μειωθεί έως και 95%, βελτιώνοντας την απόδοση του έργου και μειώνοντας τις απαιτήσεις εργασίας.
Ο κινητήρας λειτουργεί απευθείας στο περιβάλλον νερό, παρέχοντας εξαιρετική απόδοση ψύξης και αποτρέποντας την υπερθέρμανση κατά τη συνεχή λειτουργία. Αυτός ο σχεδιασμός μειώνει σημαντικά τον θόρυβο λειτουργίας και επιτρέπει την εγκατάσταση σε υπόγεια ή κλειστά αντλιοστάσια χωρίς να επηρεάζονται τα περιβάλλοντα περιβάλλοντα.
Ο κινητήρας υιοθετεί μια πλήρως κλειστή δομή ξηρού τύπου με:
Σύστημα μόνωσης κατηγορίας F (αντίσταση θερμοκρασίας 155°C)
Αξιολόγηση προστασίας IP68
Διπλές ή τριπλές μηχανικές στεγανοποιήσεις
Βοηθητική δομή στεγανοποίησης
Σύστημα ανίχνευσης διαρροών
Παρακολούθηση θερμοκρασίας περιέλιξης
Παρακολούθηση θερμοκρασίας ρουλεμάν
Όλα τα σήματα παρακολούθησης μεταδίδονται στον ηλεκτρικό πίνακα ελέγχου, υποστηρίζοντας την ασφαλή λειτουργία, την αυτόματη προστασία και την απομακρυσμένη παρακολούθηση.
Η υποβρύχια αντλία αξονικής ροής JINAOTE χρησιμοποιείται ευρέως σε εφαρμογές που απαιτούν μεγάλη χωρητικότητα ροής και σταθερή απόδοση μεταφοράς νερού, όπως:
Βιομηχανική ύδρευση και αποχέτευση
Συστήματα αποχέτευσης μεταλλευτικών εγκαταστάσεων
Αποχετευτικά έργα ναυπηγείων
Αστική αντιπλημμυρική και δημοτική αποχέτευση
Αγροτική άρδευση και αποστράγγιση
Εγκαταστάσεις ηλεκτροπαραγωγής συστήματα ψύξης νερού και αποχέτευσης
Αντλιοστάσια σε ποτάμι και λίμνη
Η υποβρύχια αντλία αξονικής ροής QZB είναι κατάλληλη για εφαρμογές χαμηλής και υψηλής ροής, ενώ η υποβρύχια αντλία μικτής ροής QHB παρέχει υψηλότερη απόδοση και ισχυρότερη αντίσταση στη σπηλαίωση για εφαρμογές με κυμαινόμενα επίπεδα νερού και υψηλότερες απαιτήσεις κεφαλής.
Η αντλία έχει σχεδιαστεί για χειρισμό ακατέργαστου νερού ή ελαφρά μολυσμένων λυμάτων υπό τις ακόλουθες συνθήκες:
| Παράμετρος | Προσδιορισμός |
|---|---|
| Μέγιστη θερμοκρασία υγρού | ≤50°C |
| Μέσο εύρος pH | 4–10 |
| Στερεό κλάσμα όγκου | <2% |
| Μέτρια Πυκνότητα | <1,2 × 10³ kg/m³ |
| Στοιχείο σύγκρισης | Υποβρύχια αντλία αξονικής ροής | Παραδοσιακή μονάδα αντλίας |
|---|---|---|
| Εγκατάσταση | Ολοκληρωμένη εγκατάσταση, απλοποιημένη κατασκευή | Απαιτεί ξεχωριστή εγκατάσταση αντλίας και κινητήρα |
| Χρόνος Εγκατάστασης | Μειώθηκε έως και 95% | Μεγαλύτερη περίοδος εγκατάστασης |
| Μέθοδος Ψύξης | Άμεση ψύξη νερού | Απαιτείται ψύξη αέρα |
| Επίπεδο θορύβου | Χαμηλότερος θόρυβος λειτουργίας | Υψηλότερος μηχανικός θόρυβος |
| Δομή αντλιοστασίου | Κατάλληλο για σταθμούς του μετρό | Απαιτεί μεγαλύτερες υπέργειες κατασκευές |
| Κόστος κατασκευής | Μειώθηκε κατά 30-40% περίπου | Υψηλότερες επενδύσεις σε αστικές κατασκευές |
| Αντιπλημμυρική αντίσταση | Ο κινητήρας προστατεύεται υποβρύχια | Πιο ευάλωτο στις πλημμύρες |
Η JINAOTE εστιάζει στο σχεδιασμό και την κατασκευή υποβρύχιου εξοπλισμού άντλησης υψηλής απόδοσης για βιομηχανικές, δημοτικές και γεωργικές εφαρμογές. Μέσω ενσωματωμένου σχεδιασμού αντλίας κινητήρα, προηγμένης τεχνολογίας στεγανοποίησης και έξυπνων συστημάτων παρακολούθησης, οι αντλίες JINAOTE παρέχουν αξιόπιστη λειτουργία σε περιβάλλοντα με συχνές αλλαγές στάθμης νερού και απαιτητικές απαιτήσεις αποστράγγισης.
Ο συνδυασμός υψηλής χωρητικότητας ροής, συμπαγούς δομής εγκατάστασης και μακροχρόνιας βυθισμένης λειτουργίας καθιστά τοΥποβρύχια αντλία αξονικής ροήςμια αποτελεσματική λύση για σύγχρονα αντλιοστάσια και έργα μεταφοράς νερού μεγάλης κλίμακας.
Οι αντλίες αξονικής ροής έχουν σχεδιαστεί κυρίως για εφαρμογές μεγάλης ροής και χαμηλής κεφαλής, ενώ οι αντλίες μικτής ροής παρέχουν υψηλότερη ικανότητα κεφαλής με βελτιωμένη απόδοση και αντοχή στη σπηλαίωση.
Ναί. Η αντλία χρησιμοποιεί έναν πλήρως κλειστό υποβρύχιο κινητήρα IP68 σχεδιασμένο για συνεχή λειτουργία ενώ είναι πλήρως βυθισμένη.
Είναι κατάλληλο για ακατέργαστο νερό και ελαφρώς μολυσμένα λύματα με κλάσμα στερεού όγκου κάτω από 2%.
Η τυπική θερμοκρασία λειτουργίας είναι έως 50°C.
Όχι. Ο κινητήρας και η αντλία είναι ενσωματωμένα σε μία υποβρύχια μονάδα, απλοποιώντας την εγκατάσταση.
Ο κινητήρας περιλαμβάνει μηχανικά στεγανοποιητικά, ανίχνευση διαρροών, παρακολούθηση θερμοκρασίας περιέλιξης και συστήματα παρακολούθησης θερμοκρασίας ρουλεμάν.
Ναί. Είναι ιδιαίτερα κατάλληλο για όχθες ποταμών, λίμνες και πλημμυρικά αντλιοστάσια όπου η στάθμη του νερού παρουσιάζει διακυμάνσεις.
Κινητήρες έως 315 kW διατίθενται σε 380 V ή 600 V, ενώ οι μεγαλύτεροι κινητήρες χρησιμοποιούν επιλογές τάσης 6 kV ή 10 kV.
