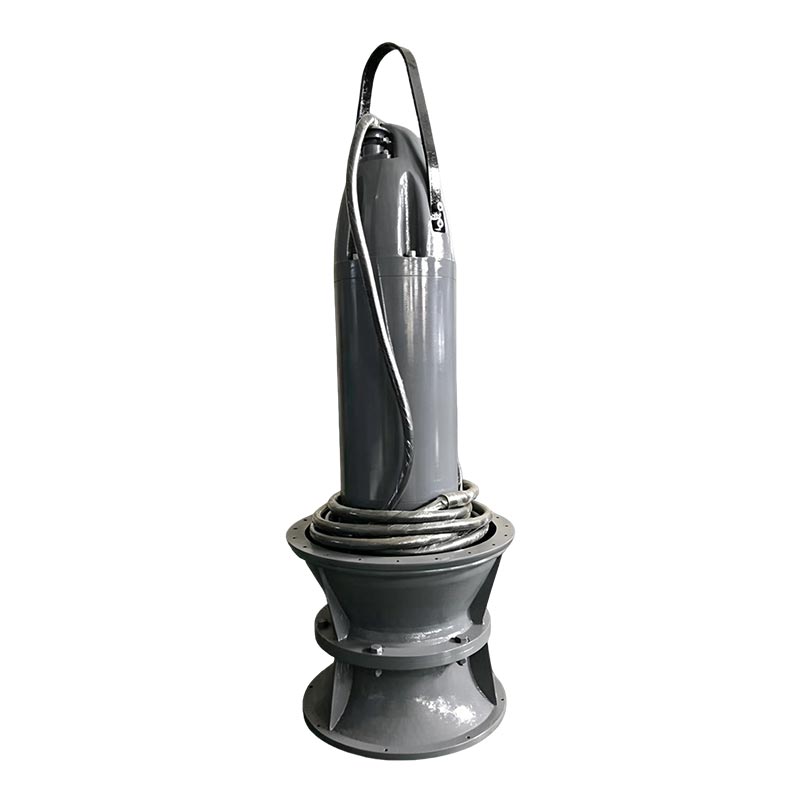

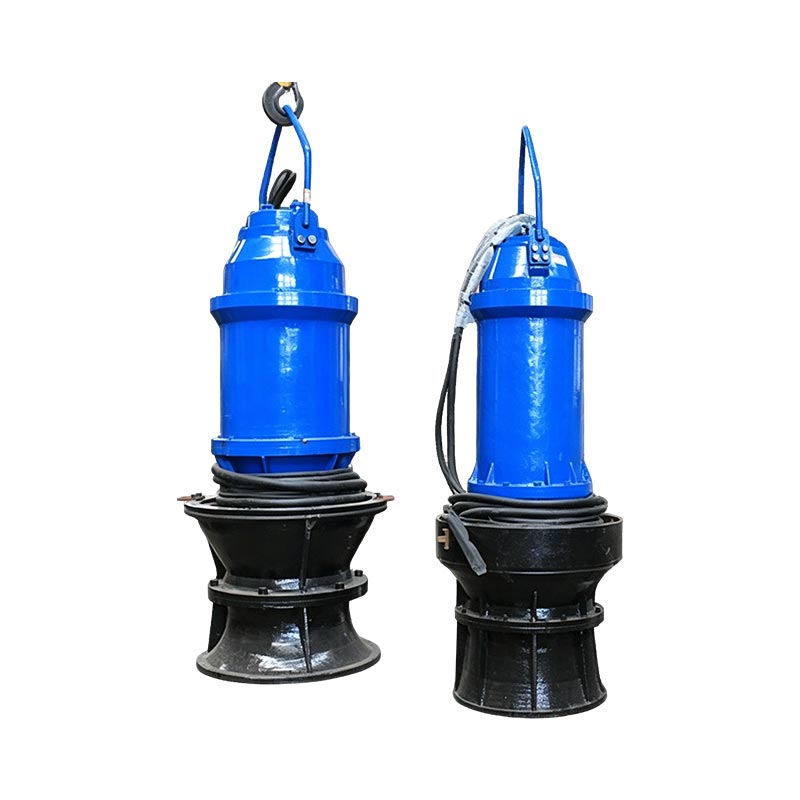

Υποβρύχια αντλία αξονικής ροής για άρδευση

Η Υποβρύχια αντλία αξονικής ροής για άρδευση έχει σχεδιαστεί για εφαρμογές μεταφοράς νερού μεγάλου όγκου που απαιτεί υψηλή χωρητικότητα ροής και χαμηλή κεφαλή λειτουργίας.

Σχεδιασμένη με ενσωματωμένο υποβρύχιο κινητήρα και δομή αντλίας, αυτή η σειρά παρέχει μια πρακτική λύση γεωργικά συστήματα άρδευσης, σταθμοί πρόσληψης νερού ποταμών, έργα αποστράγγισης πλημμυρών και δημοτικά νερά διαχείρισης εγκαταστάσεις όπου απαιτείται συνεχής και αξιόπιστη μεταφορά νερού.

Σε σύγκριση με τα συμβατικά συστήματα αντλίας αξονικής ροής με ξηρή εγκατάσταση, ο υποβρύχιος σχεδιασμός απλοποιεί την εγκατάσταση, μειώνει τις απαιτήσεις κατασκευής του αντλιοστασίου και βελτιώνει τη λειτουργική σταθερότητα σε περιβάλλοντα με διακυμάνσεις επίπεδα νερού.

Δομή προϊόντος και αρχή λειτουργίας

Ο κινητήρας είναι τοποθετημένος πάνω από το τμήμα της αντλίας και ολόκληρη η μονάδα λειτουργεί βυθισμένη στο νερό.

Τα κύρια δομικά χαρακτηριστικά περιλαμβάνουν:
• Ενσωματωμένη διαμόρφωση αντλίας-μοτέρ
• Ρυθμιζόμενα πτερύγια πτερυγίων
• Πλήρως κλειστός υποβρύχιος κινητήρας
• Μηχανικό σύστημα στεγανοποίησης
• Αυτόματο σύστημα προστασίας παρακολούθησης

Όταν παρατηρείται από την πλευρά εισόδου, η πτερωτή περιστρέφεται αριστερόστροφα.

Ο ρυθμιζόμενος σχεδιασμός της πτερωτής επιτρέπει στην αντλία να διατηρεί αποδοτική απόδοση υπό διαφορετική λειτουργία συνθήκες, καθιστώντας το κατάλληλο για εφαρμογές με μεταβαλλόμενες απαιτήσεις ροής.

Γιατί να επιλέξετε μια υποβρύχια αντλία αξονικής ροής για άρδευση;

1. Σχεδιασμένο για καταστάσεις υψηλής ροής και χαμηλής κεφαλής

Οι αντλίες αξονικής ροής είναι ειδικά σχεδιασμένες για εφαρμογές όπου χρειάζεται να μετακινηθεί μεγάλη ποσότητα νερού σχετικά χαμηλές απαιτήσεις πίεσης.

Οι τυπικές εφαρμογές περιλαμβάνουν:
• Αγροτικά αρδευτικά κανάλια
• Συστήματα υδροληψίας ποταμών
• Μεταφορά νερού δεξαμενής
• Αντιπλημμυρικά αντλιοστάσια

2. Σχεδιασμός αντλιοστασίου εξοικονόμησης χώρου

Τα παραδοσιακά αντλιοστάσια συνήθως απαιτούν:
• Ξεχωριστή εγκατάσταση κινητήρα
• Μεγάλοι χώροι εξοπλισμού
• Σύνθετες εργασίες ευθυγράμμισης

Η ενσωματωμένη υποβρύχια δομή επιτρέπει στη μονάδα αντλίας να λειτουργεί απευθείας υποβρύχια, μειώνοντας την υπέργεια επιφάνεια κατασκευαστικές απαιτήσεις και καθιστώντας το κατάλληλο για τοποθεσίες με περιορισμένο χώρο.

3. Σταθερή λειτουργία κάτω από μεταβλητά επίπεδα νερού

Για έργα άρδευσης και αντιπλημμυρικού ελέγχου, η στάθμη του νερού μπορεί να αλλάξει σημαντικά.

Ο σχεδιασμός του υποβρύχιου κινητήρα παρέχει:
• Αποτελεσματική ψύξη κινητήρα
• Μειωμένος θόρυβος λειτουργίας
• Αξιόπιστη συνεχής λειτουργία

Οδηγός επιλογής σειράς QZB και QHB

Η επιλογή του σωστού τύπου αντλίας εξαρτάται κυρίως από τις απαιτήσεις ροής, τις συνθήκες κεφαλής και το περιβάλλον εφαρμογής.

Επιλέξτε την αντλία αξονικής ροής QZB όταν:

Απαιτείται μεταφορά μεγάλου όγκου νερού  Η κεφαλή άντλησης είναι σχετικά χαμηλή Χρειάζεται συνεχής λειτουργία άρδευσης ή αποστράγγισης

Επιλέξτε αντλία μικτής ροής QHB όταν:

Απαιτείται υψηλότερη απόδοση κεφαλής Η στάθμη του νερού αλλάζει σημαντικά Απαιτείται καλύτερη υδραυλική προσαρμοστικότητα

Οδηγός επιλογής μοντέλου αντλίας

Η σειρά QZB είναι διαθέσιμη σε πολλά μεγέθη για να καλύψει διαφορετικές απαιτήσεις έργου.

Παράδειγμα: 700QZB-100

Διαθέσιμη σειρά μοντέλων

Τα διαθέσιμα μοντέλα περιλαμβάνουν

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85, κ.λπ.

Κύριες Εφαρμογές και Λειτουργικά Περιβάλλοντα

Οι υποβρύχιες αντλίες αξονικής ροής QZB και QHB είναι ευρέως εφαρμόσιμες για χρήση σε βιομηχανικές και μεταλλευτικές εγκαταστάσεις, ναυπηγεία, αστικά συστήματα ύδρευσης και αποχέτευσης, γεωργική άρδευση και παροχή νερού σε σταθμούς ηλεκτροπαραγωγής και αποχέτευση συστήματα.

Η υποβρύχια αντλία αξονικής ροής QZB είναι κατάλληλη για εφαρμογές που απαιτούν χαμηλή κεφαλή και υψηλούς ρυθμούς ροής. το QHB Η υποβρύχια αντλία μικτής ροής διαθέτει υψηλή απόδοση και εξαιρετική αντοχή στη σπηλαίωση, καθιστώντας την κατάλληλη για εφαρμογές με σημαντικές διακυμάνσεις στη στάθμη του νερού και σχετικά υψηλές απαιτήσεις κεφαλής.

Αυτά τα προϊόντα έχουν σχεδιαστεί για να χειρίζονται ακατέργαστο νερό ή ελαφρώς μολυσμένα λύματα, με μέγιστη θερμοκρασία υγρού του 50°C, εύρος pH από 4 έως 10, ογκομετρική αναλογία αιωρούμενων στερεών κάτω από 2%, και ειδικό βάρος μικρότερο από 1,2 × 10³ kg/m². Η χρήση αυτών των προϊόντων είναι η πιο αποτελεσματική λύση για την αντιπλημμυρική προστασία των κινητήρων των σταθμών παραγωγής ενέργειας ποταμός και παραλίμνιες περιοχές όπου η στάθμη του νερού παρουσιάζει σημαντικές διακυμάνσεις.

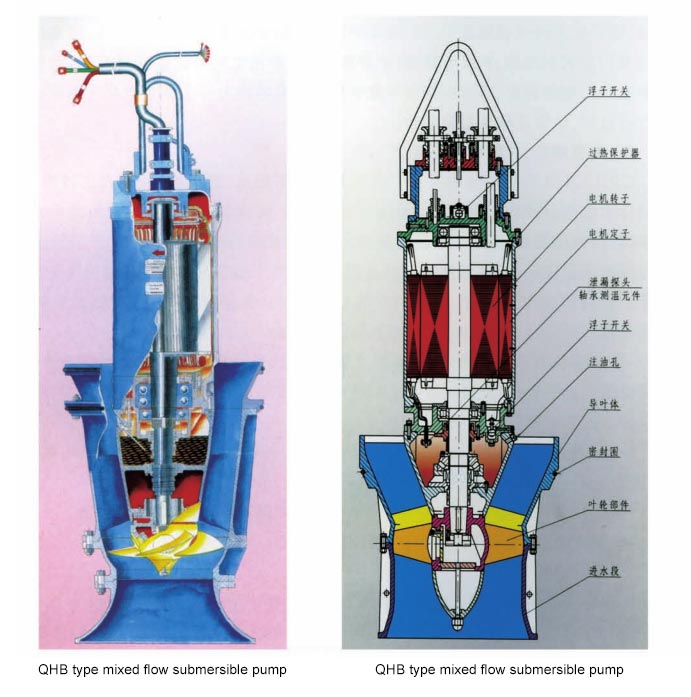

Περιγραφή δομής προϊόντος

Ο κινητήρας της υποβρύχιας αντλίας αξονικής ροής για άρδευση βρίσκεται πάνω από την αντλία. Ο υποβρύχιος κινητήρας διαθέτει ξηρό τύπο σχεδιασμός με μόνωση κλάσης F, αξιόπιστες μηχανικές και βοηθητικές στεγανοποιήσεις και είναι εξοπλισμένο με προστατευτικές διατάξεις έναντι διαρροή και κατά της αύξησης της θερμοκρασίας στις εσωτερικές περιελίξεις και τα ρουλεμάν.

Έρχεται με ντουλάπι ελέγχου, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία. Η αντλία είναι κατάλληλη για μεγάλη γκάμα νερού ποιότητες και περιβαλλοντικές συνθήκες, διαθέτει ρυθμιζόμενα πτερύγια πτερυγίων και λειτουργεί σε ένα ευρύ φάσμα συνθήκες λειτουργίας.

Όταν φαίνεται από την είσοδο, η πτερωτή περιστρέφεται αριστερόστροφα.

Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ μιας αντλίας αξονικής ροής και μιας αντλίας μικτής ροής;

Οι αντλίες αξονικής ροής έχουν σχεδιαστεί για πολύ υψηλούς ρυθμούς ροής και συνθήκες χαμηλής κεφαλής, ενώ οι αντλίες μικτής ροής παρέχουν καλύτερη απόδοση όταν απαιτείται υψηλότερη κεφαλή και μεταβαλλόμενες συνθήκες λειτουργίας.

Μπορεί να χρησιμοποιηθεί μια υποβρύχια αντλία αξονικής ροής για άρδευση ποταμού;

Ναί. Η σειρά QZB είναι κατάλληλη για τη μεταφορά ακατέργαστου νερού από ποτάμια, δεξαμενές και κανάλια άρδευσης όταν Το νερό περιέχει περιορισμένα αιωρούμενα σωματίδια.

Γιατί να επιλέξετε μια υποβρύχια αντλία αξονικής ροής για άρδευση αντί για ένα παραδοσιακό αντλιοστάσιο;

Η ενσωματωμένη βυθισμένη δομή μειώνει τις απαιτήσεις εγκατάστασης, βελτιώνει την ψύξη του κινητήρα, μειώνει τον θόρυβο και επιτρέπει την ευέλικτη εγκατάσταση σε θέσεις με περιορισμένο χώρο.

Ποιες πληροφορίες χρειάζονται πριν από την επιλογή μιας αντλίας;

Οι πελάτες θα πρέπει να παρέχουν:
Απαιτούμενος ρυθμός ροής
Κεφαλή αντλίας
Συνθήκες πηγής νερού
Μέθοδος εγκατάστασης
Απαιτήσεις τροφοδοσίας
Οι μηχανικοί μας μπορούν να προτείνουν ένα κατάλληλο μοντέλο αντλίας με βάση τις συνθήκες του έργου.
