Περίληψη:Καθώς η παγκόσμια ανάπτυξη πετρελαίου και φυσικού αερίου επεκτείνεται σε βαθύτερες και πιο σύνθετες δεξαμενές, η ηλεκτρική υποβρύχια αντλία (ESP) έχει γίνει μια βασική τεχνολογία τεχνητής ανύψωσης. Με βάση τα δεδομένα πεδίου της AOTE PUMP σε εφαρμογές υψηλής θερμοκρασίας (260°C), βαθιάς πηγαδιού (3.000 m) και υψηλής περικοπής νερού, αυτή η τεχνική έκθεση αναλύει συστηματικά την αρχιτεκτονική του συστήματος ESP, τη λογική επιλογής, τη διασφάλιση ποιότητας και τις αναδυόμενες τάσεις – προσφέροντας πρακτικούς, ενημερωτικούς μηχανισμούς για την τεχνογνωσία των μηχανών.
Η παγκόσμια βιομηχανία πετρελαίου και φυσικού αερίου αντιμετωπίζει τη διπλή πρόκληση της επιδείνωσης των αποθεμάτων και της μετάβασης σε χαμηλές εκπομπές άνθρακα. Νέες ανακαλύψεις εντοπίζονται ολοένα και περισσότερο σε βαθιά νερά, υπερβαθύι σχηματισμοί και πολικές περιοχές, όπου οι συμβατικές μέθοδοι ανύψωσης είναι συχνά ανεπαρκείς. Εν τω μεταξύ, τα ώριμα χωράφια αντιμετωπίζουν αυξανόμενες διακοπές νερού, απαιτώντας μεγαλύτερη σταθερότητα και ενεργειακή απόδοση από τον ανυψωτικό εξοπλισμό.Ηλεκτρικές υποβρύχιες αντλίες (ESP)– με την υψηλή χωρητικότητα, την υψηλή κεφαλή, το μικρό επιφανειακό αποτύπωμα και τον εύκολο αυτοματισμό – αντιπροσωπεύουν περίπου το 30% της παγκόσμιας αγοράς τεχνητών ανελκυστήρων και πάνω από το 50% σε υπεράκτιες πλατφόρμες και φρεάτια με μεγάλη απόκλιση.
Τις τελευταίες δύο δεκαετίες, η βιομηχανία ESP της Κίνας έχει δημιουργήσει μια πλήρη αλυσίδα αξίας από την Ε&Α υλικών έως την ενοποίηση συστημάτων και τον έξυπνο έλεγχο. Κορυφαίοι κατασκευαστές όπως η AOTE PUMP αναδιαμορφώνουν τώρα το παγκόσμιο τοπίο ESP υψηλής τεχνολογίας μεΑνοχή θερμοκρασίας 260°C, βάθος τρεξίματος 3.000 m και συνολική βελτίωση της απόδοσης 12-18%.

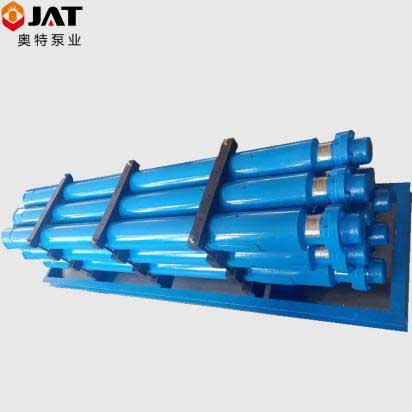

Ένα πλήρες σύστημα ESP περιλαμβάνει τρεις κύριες ενότητες:εξοπλισμός ελέγχου επιφάνειας, μονάδα κάτω οπών και συστήματα μετάδοσης και παρακολούθησης ισχύος. Η μονάδα κάτω οπής αποτελείται από μια φυγόκεντρη αντλία πολλαπλών σταδίων, προστατευτικό, διαχωριστή και υποβρύχιο κινητήρα σε σειρά. Οι τυπικές διαμορφώσεις φαίνονται παρακάτω:
| Οχι. | Εξοπλισμός | Υποχρεούμαι | Βασική Λειτουργία |
|---|---|---|---|
| 1 | Μετασχηματιστής αναβάθμισης μεταβλητής συχνότητας | Υποχρεούμαι | Αυξάνει την επιφανειακή τάση στο επίπεδο που απαιτείται για τον κινητήρα |
| 2 | Κίνηση μεταβλητής συχνότητας LV (με ημιτονοειδές φίλτρο) | Υποχρεούμαι | Προστασία εκκίνησης/διακοπής, έλεγχος ταχύτητας, παρακολούθηση κατάστασης |
| 3 | Βαλβίδα ελέγχου / βαλβίδα αποστράγγισης | Υποχρεωτικό / Προαιρετικό | Αποτρέπει την αντίστροφη ροή και τη ζημιά από το νερό κατά την απενεργοποίηση |
| 4 | Πολυβάθμια φυγόκεντρη αντλία (σειρά 400/538/562/675) | Υποχρεούμαι | Αύξηση πίεσης σταδιακά. παρέχει την απαιτούμενη κεφαλή και ροή |
| 5 | Χειριστής αερίου / Διαχωριστής | Προαιρετικό / Υποχρεωτικό | Μειώνει τις επιπτώσεις του ελεύθερου αερίου. αποτρέπει το κλείδωμα του αερίου και τη σπηλαίωση |
| 6 | Προστατευτικό (σφράγισμα πολλαπλών σταδίων + κύστη) | Υποχρεούμαι | Εξισορρόπηση πίεσης, μετάδοση ροπής, υποστήριξη αξονικού φορτίου, αναπλήρωση λαδιού |
| 7 | Υποβρύχιος κινητήρας (σειρά 375/456/540/738) | Υποχρεούμαι | Μετατρέπει την ηλεκτρική σε μηχανική ενέργεια για την κίνηση της αντλίας |
| 8 | Αισθητήρας Downhole (P/T/V/Μόνωση) | Προαιρετικός | Παρακολούθηση σε πραγματικό χρόνο της πίεσης εισαγωγής, της θερμοκρασίας, των κραδασμών, της μόνωσης κ.λπ. |
Για γεωθερμικές γεωτρήσεις και γεωτρήσεις θερμικής ανάκτησης βαρέος πετρελαίου (θερμοκρασία κάτω οπής >200°C),ΑΝΤΛΙΑ ΑΟΤΕαπασχολείΣυστήματα μόνωσης κατηγορίας H, κεραμικά ρουλεμάν ώθησης και πτερωτές/διαχυτές από κράμα υψηλής θερμοκρασίας, εξασφαλίζοντας σταθερή λειτουργία στους 260°C. Επιπλέον, μέσω της σύνδεσης σε σειρά πολλαπλών σταδίων και των ρουλεμάν ώθησης μεγάλου φορτίου, το σύστημα επιτυγχάνεικεφαλές μιας μονάδας άνω των 3.000 m, ικανοποίηση των απαιτήσεων ανύψωσης μεγάλου όγκου των βαθιών γεωτρήσεων.
Η λανθασμένη επιλογή είναι η κύρια αιτία μείωσης της διάρκειας ζωής του ESP και αυξημένης κατανάλωσης ενέργειας. Η ΑΝΤΛΙΑ ΑΟΤΕ ακολουθεί α«εξοπλισμός δεξαμενής-γεώτρησης»φιλοσοφία ολοκληρωμένης επιλογής, που υποστηρίζεται από το ακόλουθο ποσοτικό πλαίσιο αποφάσεων:
Φρεάτια υψηλής ταχύτητας → μεγαλύτερες διαμέτρους αντλιών (σειρά 538/562/675) + περισσότερα στάδια για την επίτευξη υψηλής ροής. Τα φρεάτια χαμηλής απόδοσης μπορούν να χρησιμοποιούν τη σειρά 400 για εξοικονόμηση ενέργειας.
Κάθε επιπλέον βάθος 500 m απαιτεί ~5-8 επιπλέον στάδια. Τα βαθιά πηγάδια (>2.500 m) επωφελούνται από άξονες υψηλής αντοχής και πολλαπλά προστατευτικά σε σειρά.
Υψηλή περιεκτικότητα σε άμμο → επιστρώσεις ανθεκτικές στη φθορά / καρβίδιο με τσιμέντο. υψηλό GOR → διαχωριστής αερίου. υψηλή διαβρωτικότητα → Monel / duplex ανοξείδωτο χάλυβα.
Επιλέξτε OD αντλίας με βάση το ελάχιστο αναγνωριστικό περιβλήματος (π.χ. περίβλημα 4½" → σειρά 338/375). Τα φρεάτια υψηλής θερμοκρασίας απαιτούν ξεχωριστή επαλήθευση ψύξης και μόνωσης κινητήρα.
Το AOTE PUMP επεκτείνει τη διαχείριση ποιότητας σε ολόκληρο τον κύκλο ζωής – από πρώτες ύλες, μηχανουργική κατεργασία, συναρμολόγηση, δοκιμές έως επιτόπια εξυπηρέτηση. Τα βασικά σημεία ελέγχου περιλαμβάνουν:
Κατάλληλο για ταμιευτήρες πλημμύρας νερού και χαμηλής διαπερατότητας, παρέχοντας μακροχρόνια συνεχή ανύψωση με διάρκεια ζωής που παρατείνεται πέραν των 3 ετών.
Συμπαγής και ανθεκτικός στη διάβρωση σχεδιασμός, προσαρμοσμένος σε υγρά και δυναμικά περιβάλλοντα, μειώνοντας σημαντικά τη συχνότητα παρέμβασης στις υπεράκτιες περιοχές.
Σύστημα μόνωσης 260°C με κεραμικά ρουλεμάν, που παρέχει >12.000 ώρες απρόσκοπτης λειτουργίας σε βαθιά γεωθερμικά έργα.
Η τεχνολογία ESP συγκλίνει γρήγορα με τα digital twins και τα edge computing. Η AOTE PUMP κυκλοφόρησε το“ESP i‑Sense”έξυπνη πλατφόρμα παρακολούθησης, η οποία προβλέπει την απόδοση της αντλίας σε πραγματικό χρόνο, διαγιγνώσκει ανώμαλους κραδασμούς και συντονίζεται με VFD για τη βελτιστοποίηση της συχνότητας λειτουργίας, επιτυγχάνοντας εξοικονόμηση ενέργειας 8-15%. Στο πλαίσιο της ατζέντας «διπλού άνθρακα», τα υψηλής απόδοσης, ανθεκτικά συστήματα ESP θα παραμείνουν ακρογωνιαίος λίθος για τη βελτίωση της παραγωγικότητας των κοιτασμάτων πετρελαίου και τη μείωση των εκπομπών.
📌 Αυτή η τεχνική έκθεση συντάσσεται από τα πραγματικά δεδομένα έργου της AOTE PUMP και τις πληροφορίες του κλάδου που είναι διαθέσιμες στο κοινό. Για υποστήριξη επιλογής ή για να ζητήσετε το πλήρες έγγραφο, επικοινωνήστε με την τεχνική ομάδα μας μέσω του επίσημου ιστότοπου.
