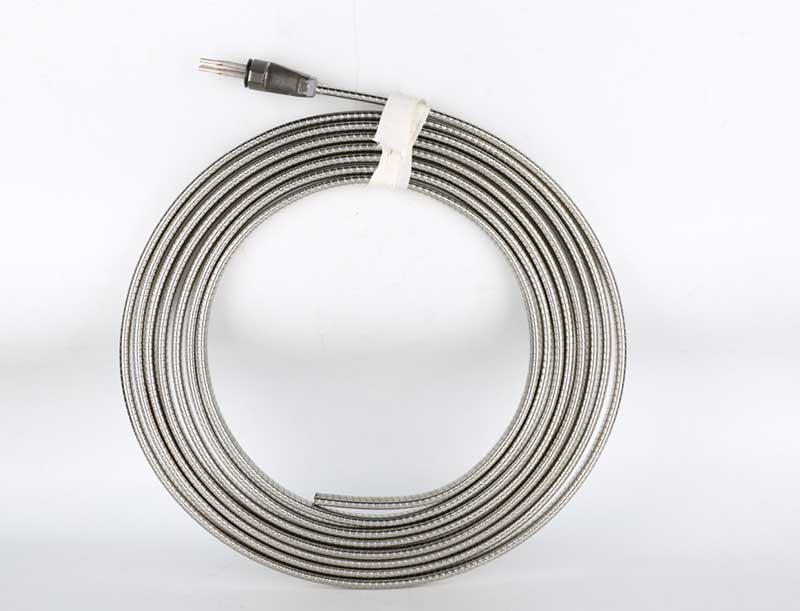

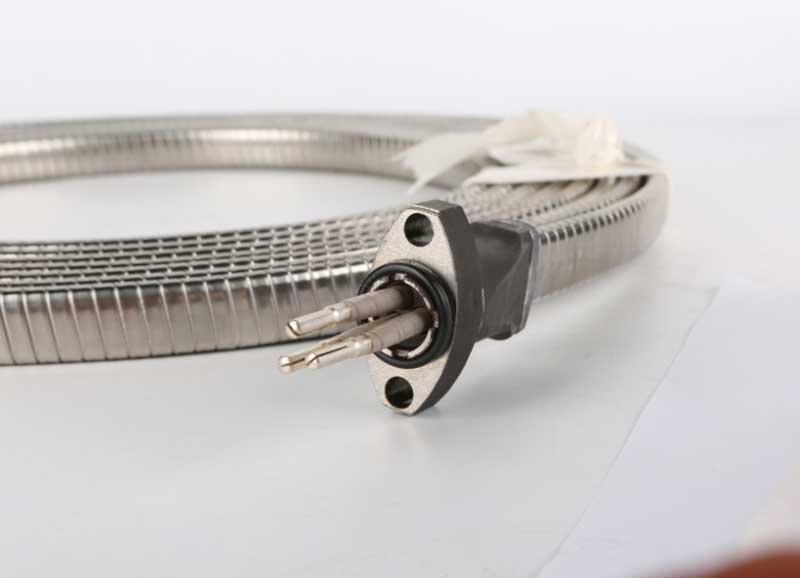

Tianjin AoteΘωρακισμένο καλώδιοΔιαθέτει αντοχή σε υψηλές θερμοκρασίες, αντοχή στο λάδι και εξαιρετική αντοχή στην τριβή. Αυτή η σειρά καλωδίων περιλαμβάνει στρογγυλούς και επίπεδους δομικούς τύπους, ειδικά σχεδιασμένους για σκληρά περιβάλλοντα εργασίας σε κοιτάσματα πετρελαίου. Το θωρακισμένο εξωτερικό στρώμα του προσφέρει ισχυρή αντοχή σε εφελκυσμό και απόδοση κατά της εξώθησης για την αποφυγή ζημιών στον πυρήνα υπόγεια.
Διαθέτει σταθερή ηλεκτρική μόνωση κάτω από συνθήκες υψηλής θερμότητας και λιπαρότητας, που συνδυάζεται ευρέως με υποβρύχιες αντλίες λαδιού ESP και εξοπλισμό εξόρυξης πετρελαίου από κάτω τρύπες σε παγκόσμιους χώρους εκμετάλλευσης πετρελαίου.
| Σειρά AWG | Επιφάνεια διατομής (mm2) | Core Count | Αριθμός κλώνων / Ονομαστική διάμετρος μονόκλωνου (mm) | Κατηγορία ονομαστικής τάσης (kV) | Θερμοκρασία λειτουργίας (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8.25;7/3.16 |
| Κώδικας | Εξήγηση | Συντομογραφία | Κώδικας | Εξήγηση | Συντομογραφία |
| Υλικό μονωτικής στρώσης | Υλικό στρώματος θωράκισης | ||||
| P | Πολυπροπυλένιο (συμπεριλαμβανομένου του τροποποιημένου πολυπροπυλενίου) | PP (MPP) | - | Ταινία από γαλβανισμένο χάλυβα | GST |
| E | Καουτσούκ αιθυλενίου προπυλενίου | EPDM | M | Ταινία Monel | MA |
| YJ | Διασταυρωμένο Πολυαιθυλένιο | XLPE | X | Ταινία από ανοξείδωτο χάλυβα | SS316 |
| ΕΣΕΙΣ | Σύνθετη μεμβράνη Polyimide-F46 + Συνδυασμένη μόνωση από καουτσούκ αιθυλενίου προπυλενίου | PI-FEP/EPDM | |||
| YF | Σύνθετη μεμβράνη Polyimide-F46 + Συνδυασμένη μόνωση από καουτσούκ υπερφθοροαιθυλενίου προπυλενίου | PI-FEP | |||
| Υλικό στρώματος θήκης | Στρώμα πλεξούδας (στρώμα πλήρωσης) | ||||
| Q | Κράμα μόλυβδου | Pb-Κράμα | Πολυτετραφθοροαιθυλένιο | PTFE | |
| E | Καουτσούκ αιθυλενίου προπυλενίου | EPDM | Ταινία ινών Aramid | ΠΙΣΩ | |
| H | Χλωροσουλφονωμένο πολυαιθυλένιο | CSM | Ταινία από νάιλον ίνες | NFT | |
| F | Καουτσούκ υπερφθοροαιθυλενίου προπυλενίου | FEP | Πολυπροπυλένιο (Στρώμα μαξιλαριού ανθεκτικό στο λάδι) | PP | |
| N | Καουτσούκ νιτριλίου | NBR | |||
| Σειρά AWG | Μέγιστη Διάσταση | |||||
| Επίπεδο καλώδιο (mm×mm) | Σφαιρικό καλώδιο (mm2) | Καλώδιο MLE (mm×mm) | ||||
| 3kV | 6 kV | 3kV | 6 kV | 3kV | 6 kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Τα συνηθισμένα καλώδια μπορεί να υποστούν ζημιά σε υψηλή θερμοκρασία, μόλυνση λαδιού και επαναλαμβανόμενη κάμψη. Τα στρογγυλά και επίπεδα θωρακισμένα καλώδια μας χρησιμοποιούν ενισχυμένες μεταλλικές δομές θωράκισης και υλικά ανθεκτικά στη θερμοκρασία και στη φθορά για να μειώσουν την πίεση κάμψης και να αντέχουν στη θερμότητα, την τριβή και τις μηχανικές κρούσεις. Οι δύο δομικές επιλογές πληρούν διαφορετικές απαιτήσεις δυναμικής λειτουργίας, συμβάλλοντας στην παράταση της διάρκειας ζωής και στη μείωση των κινδύνων αστοχίας του καλωδίου.

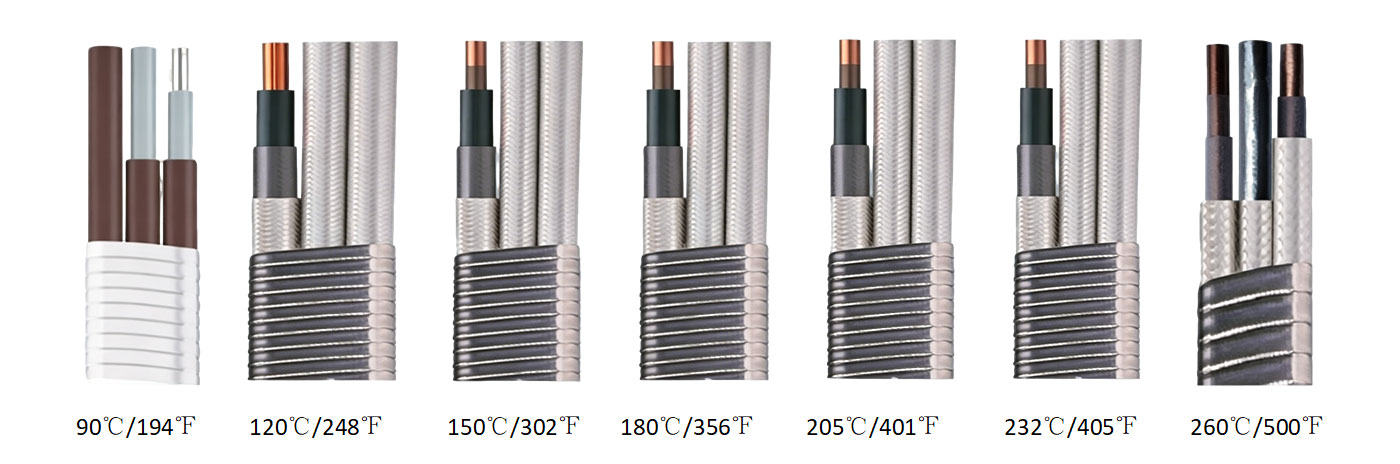

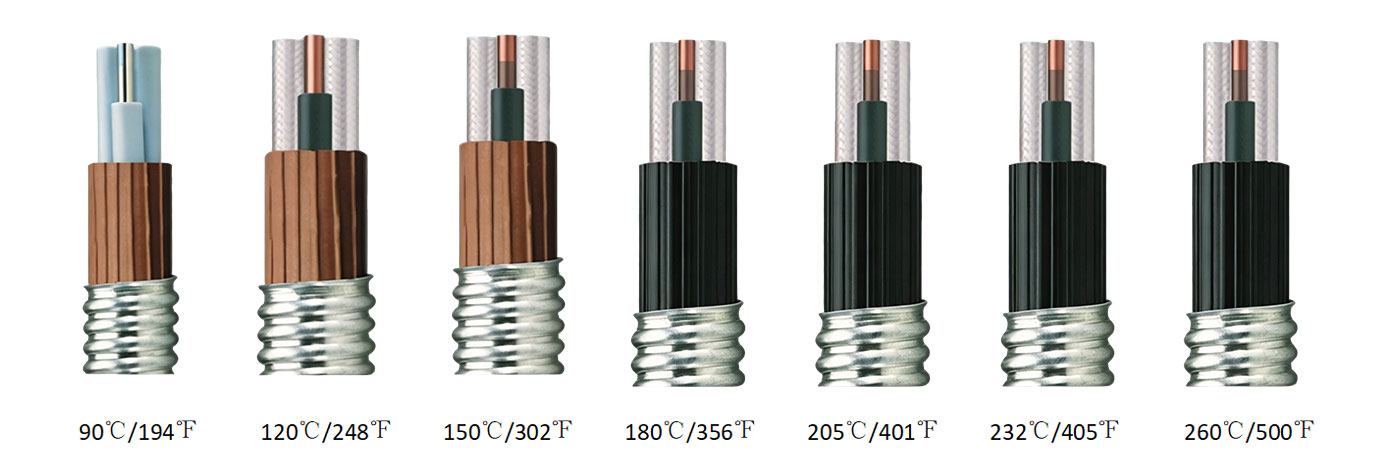

Γύρωθωρακισμένα καλώδιαείναι κατάλληλα για συμβατικές εφαρμογές καλωδίωσης, όπως αλυσίδες έλξης και δίσκους καλωδίων. Τα επίπεδα θωρακισμένα καλώδια διαθέτουν μια συμπαγή δομή για περιορισμένους χώρους εγκατάστασης, συμπεριλαμβανομένων στενών κεφαλών φρεατίων, συμπαγούς εξοπλισμού και υπόγειων τάφρων καλωδίων. Οι δύο δομές παρέχουν ευέλικτες επιλογές εγκατάστασης και απλοποιούν τη διάταξη και τη συντήρηση των καλωδίων.

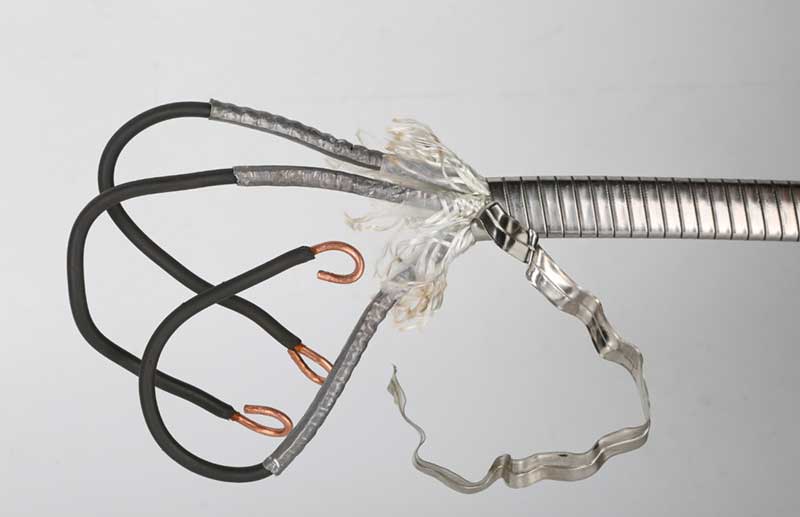

Κατασκευασμένα με λεπτούς αγωγούς, μονωτικά στρώματα ανθεκτικά στη θερμοκρασία και ενισχυμένες θωρακισμένες δομές, τα καλώδια παρέχουν αντίσταση κάμψης, αντοχή στη φθορά, αντίσταση εξώθησης και προστασία από κρούσεις. Το μεταλλικό στρώμα θωράκισης βοηθά στην πρόληψη εξωτερικών ζημιών, ενώ οι προαιρετικές ιδιότητες όπως η αντίσταση στο λάδι, η αντοχή στη διάβρωση και η αντίσταση στη γήρανση επιτρέπουν την προσαρμογή σε απαιτητικά περιβάλλοντα, συμπεριλαμβανομένων των κοιτασμάτων πετρελαίου και των ορυχείων.
Οι αγωγοί ακριβείας που κατασκευάζονται παρέχουν σταθερή ηλεκτρική αγωγιμότητα και μειωμένη απώλεια ισχύος. Οι προαιρετικές δομές θωράκισης συμβάλλουν στη μείωση των ηλεκτρομαγνητικών παρεμβολών, υποστηρίζοντας σταθερή παροχή ρεύματος και μετάδοση σήματος ελέγχου για βιομηχανικό εξοπλισμό.
Όλα τα προϊόντα ακολουθούν τυποποιημένες διαδικασίες ποιοτικού ελέγχου σε όλη τη διαδικασία παραγωγής. Πραγματοποιούνται επιθεωρήσεις από την επαλήθευση πρώτων υλών και την παρακολούθηση της παραγωγής έως τις τελικές δοκιμές καλωδίων για να διασφαλιστεί η σταθερή απόδοση του προϊόντος.
Οι αγωγοί, τα μονωτικά υλικά και τα υλικά μπουφάν ελέγχονται πριν από την παραγωγή. Χρησιμοποιούνται μόνο εγκεκριμένα υλικά για τη διατήρηση σταθερής ποιότητας καλωδίων.
Οι βασικές παράμετροι, όπως η διάμετρος του αγωγού, το πάχος της μόνωσης και η ομοκεντρικότητα του μανδύα, παρακολουθούνται κατά την παραγωγή. Οι προσαρμογές της διαδικασίας εκτελούνται όταν είναι απαραίτητο για τη διατήρηση της συνοχής της παρτίδας.
Οι συνήθεις δοκιμές περιλαμβάνουν δοκιμή αντίστασης αγωγού, δοκιμή αντίστασης μόνωσης, δοκιμή αντοχής τάσης, δοκιμή σπινθήρα, επιθεώρηση διαστάσεων και επιθεώρηση εμφάνισης.
Οι προσαρμοσμένες δοκιμές περιλαμβάνουν δοκιμή κόπωσης κάμψης, δοκιμή αντοχής σε εφελκυσμό, δοκιμή αντοχής στην τριβή, δοκιμή γήρανσης σε υψηλή θερμοκρασία, δοκιμή αντίστασης λαδιού, δοκιμή ευκαμψίας σε χαμηλή θερμοκρασία και δοκιμή επιβραδυντικού φλόγας.
Οι πλήρεις εκθέσεις δοκιμών είναι διαθέσιμες για αποδοχή του έργου κατόπιν αιτήματος.
Εξοπλισμένο με αυτοματοποιημένες γραμμές παραγωγής θωρακισμένων καλωδίων, το εργοστάσιό μας υποστηρίζει τη μαζική παραγωγή στρογγυλών και επίπεδων θωρακισμένων καλωδίων ισχύος, συμπεριλαμβανομένης της ανάπτυξης δειγμάτων, προσαρμοσμένων παραγγελιών και μακροπρόθεσμης προμήθειας έργων. Οι τυποποιημένες διαδικασίες παραγωγής, οι αυτοματοποιημένες δοκιμές και η συσκευασία εξαγωγής συμβάλλουν στη διασφάλιση της συνεπούς παράδοσης.
Βιομηχανικός Αυτοματισμός:Αυτοματοποιημένες γραμμές παραγωγής, βιομηχανικά ρομπότ και εφαρμογές καλωδίωσης κίνησης υψηλής συχνότητας
Συστήματα έλξης αλυσίδας:Εφαρμογές συνεχούς κάμψης που απαιτούν απόδοση καλωδίου κατά της συστροφής και αντοχής στη φθορά
Εξοπλισμός ανύψωσης και ανύψωσης:Ταξιδιωτικοί γερανοί, γερανογέφυρες, πλατφόρμες ανύψωσης και κινητά συστήματα τροφοδοσίας
Βιομηχανία πετρελαίου και φυσικού αερίου:Εξοπλισμός πετρελαίου στο φρεάτιο και στο κάτω μέρος που λειτουργεί υπό συνθήκες υψηλής θερμοκρασίας, μόλυνσης λαδιού και τριβής
Ορυχεία και Βαριά Βιομηχανία:Κινητά μηχανήματα εξόρυξης και εξοπλισμός βαρέως τύπου που απαιτούν προστασία από κρούσεις και φθορά
Εξοπλισμός λιμένα & logistics:Λιμενικά μηχανήματα και αυτοματοποιημένος εξοπλισμός αποθήκευσης που εκτίθενται σε υπαίθρια περιβάλλοντα και κινδύνους διάβρωσης
Παρέχουμε προσαρμοσμένες λύσεις βιομηχανικών θωρακισμένων καλωδίων με βάση τις απαιτήσεις εξοπλισμού, τη θερμοκρασία λειτουργίας και τις συνθήκες φθοράς. Με στρογγυλά και επίπεδα θωρακισμένα καλώδια, βοηθούμε τους πελάτες να επιλέξουν κατάλληλες κατασκευές, προδιαγραφές και προστατευτικά υλικά.
Υποστηρίζουμε την προσαρμογή OEM/ODM, συμπεριλαμβανομένης της δομής του καλωδίου, των απαιτήσεων απόδοσης και των ποσοτήτων παραγωγής. Οι τυποποιημένες διαδικασίες παραγωγής και η ευέλικτη παραγωγική ικανότητα υποστηρίζουν παραγγελίες μικρής παρτίδας, προμήθεια μεγάλου όγκου και μακροπρόθεσμα έργα.
Η τεχνική ομάδα μας παρέχει υποστήριξη επιλογής προϊόντων και καθοδήγηση εφαρμογών για να βοηθήσει στη μείωση των κινδύνων επιλογής καλωδίων και του κόστους συντήρησης. Η εξαγωγική εμπειρία και η τεχνική εξυπηρέτηση υποστηρίζουν τους παγκόσμιους πελάτες σε όλη τη διαδικασία συνεργασίας.
Ε1: Ποια είναι τα πλεονεκτήματα του συνδυασμού στρογγυλών και επίπεδων θωρακισμένων καλωδίων;
A1: Οι δύο δομές καλύπτουν διαφορετικές απαιτήσεις εγκατάστασης. Τα στρογγυλά θωρακισμένα καλώδια παρέχουν προστασία γενικής χρήσης και ευέλικτη εγκατάσταση, ενώ τα επίπεδα θωρακισμένα καλώδια είναι κατάλληλα για περιορισμένους χώρους, όπως ο εξοπλισμός με στενό πηγάδι. Ο συνδυασμός βοηθά στην επίλυση προκλήσεων που σχετίζονται με την έκθεση στη θερμότητα, την τριβή, τον χώρο εγκατάστασης και την κίνηση του καλωδίου.
Ε2: Είναι τα καλώδια κατάλληλα για μακροχρόνια επαναλαμβανόμενη κάμψη;
Α2: Ναι. Τα καλώδια χρησιμοποιούν ανθεκτικά στη θερμοκρασία μπουφάν και ενισχυμένες θωρακισμένες κατασκευές. Έχουν δοκιμαστεί για κόπωση σε κάμψη, γήρανση σε υψηλή θερμοκρασία και αντοχή στην τριβή για υποστήριξη συνεχούς δυναμικής λειτουργίας.
Ε3: Μπορούν τα καλώδια να προσαρμοστούν για ειδικές συνθήκες εργασίας;
Α3: Ναι. Παρέχουμε προσαρμογή της δομής του καλωδίου, των προδιαγραφών του αγωγού και του μήκους του καλωδίου. Οι πρόσθετες επιλογές περιλαμβάνουν αντοχή σε υψηλή θερμοκρασία, αντοχή στη φθορά, αντίσταση λαδιού, επιβράδυνση φλόγας και θωράκιση για διαφορετικά περιβάλλοντα λειτουργίας.
Όλα τα θωρακισμένα καλώδια υποβάλλονται σε έλεγχο με επίκεντρο την αντοχή στη θερμοκρασία, την αντοχή στη φθορά, την αντοχή στη γήρανση και την προστασία από κρούσεις. Τα προϊόντα παραδίδονται αφού περάσουν τις απαιτούμενες δοκιμές.
Οι αυτοματοποιημένες γραμμές παραγωγής υποστηρίζουν συνεχή προσφορά, προσαρμοσμένες παραγγελίες και έργα μεγάλης κλίμακας. Παρέχουμε λύσεις θωρακισμένων καλωδίων για βιομηχανικές εφαρμογές που απαιτούν σταθερή απόδοση και μεγάλη διάρκεια ζωής.
