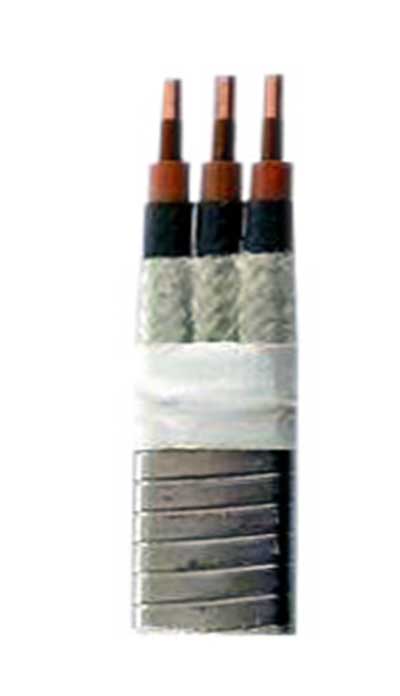

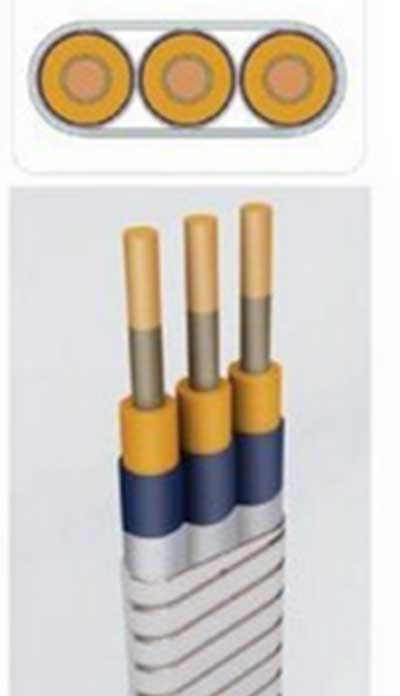

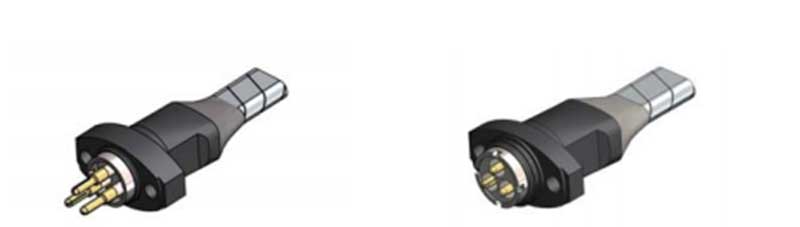

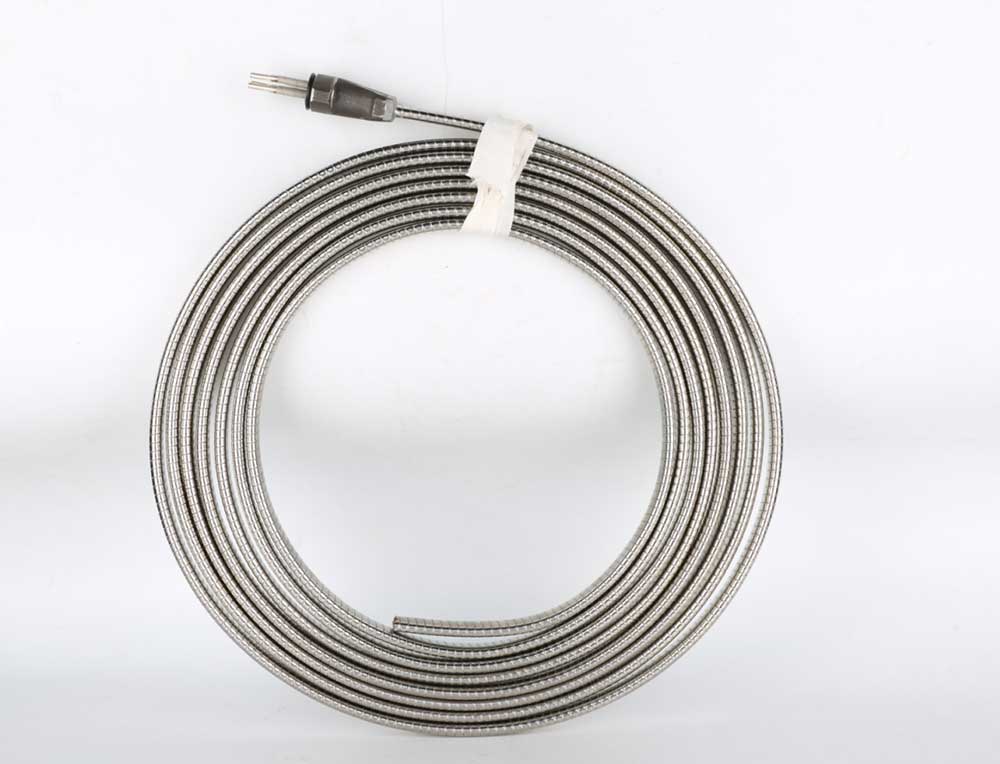

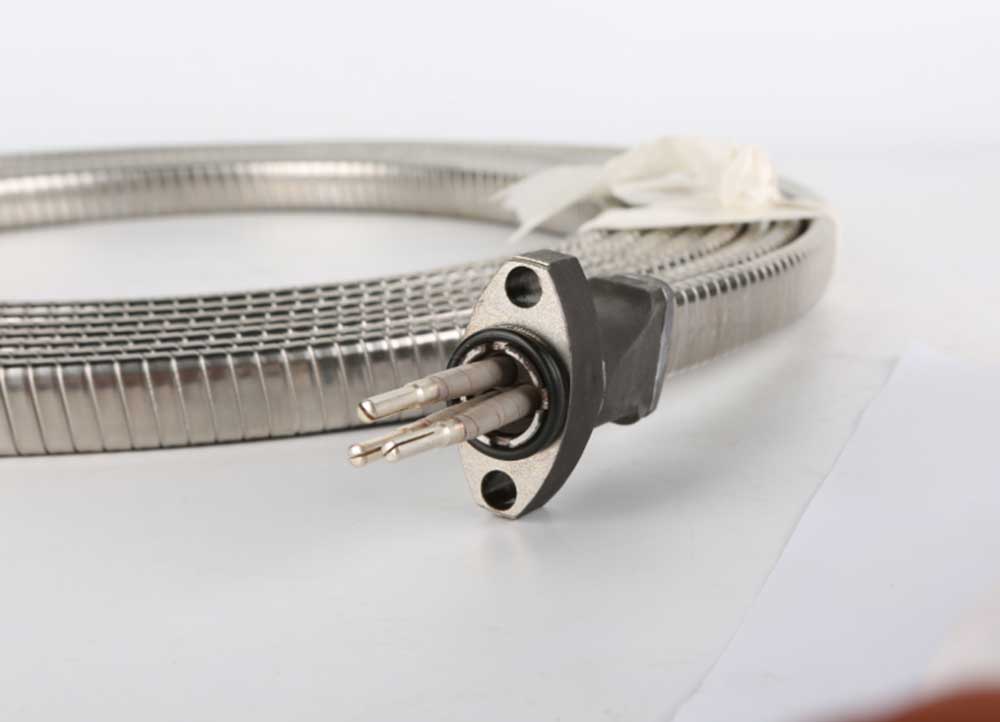

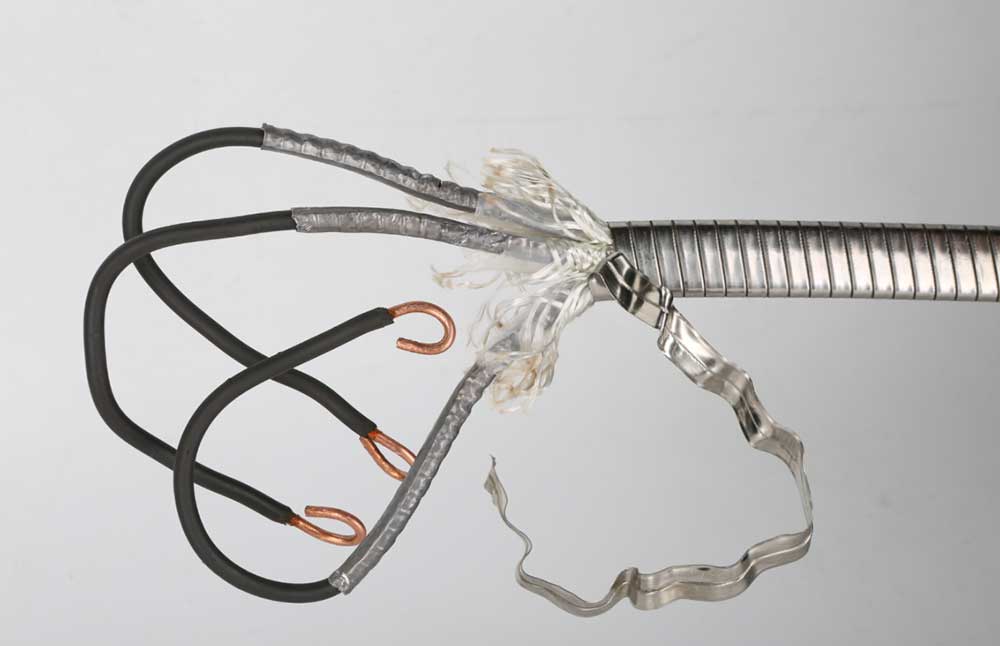

Το καλώδιο μολύβδου (Επίπεδο Μινιατούρα Καλώδιο, MLE) αποτελείται από δύο εξαρτήματα: την κεφαλή MLE και το σώμα του καλωδίου. Ως ειδικό ειδικό καλώδιο για υποβρύχιες ηλεκτρικές αντλίες, χρησιμοποιείται κυρίως για τη δρομολόγηση του κυκλώματος του βυθισμένου κινητήρα στη θέση πάνω από την έξοδο της αντλίας. Αυτό το καλώδιο έχει σχεδιαστεί ειδικά για τέτοιες αντλίες, καθώς η υποβρύχια ηλεκτρική αντλία λειτουργεί μέσα στο περίβλημα υπό τις συνθήκες εργασίας περιορισμένου χώρου, υψηλής θερμοκρασίας περιβάλλοντος και μεγάλου φορτίου ρεύματος. Όσον αφορά τον δομικό σχεδιασμό, η κεφαλή MLE διατίθεται σε δύο τύπους: τον τύπο πληγής (τυπικός τύπος) και τον τύπο βύσματος (κατάλληλη για γρήγορη κατασκευή).
Διεθνές Πρότυπο: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Εθνικό πρότυπο: GB/T 16750
Πρότυπο βιομηχανίας: API RP 11S1, API RP 11S5, API RP 11S6
Enterprise Standard: AT-ST-007
●Συμπαγής δομή με μικρές συνολικές διαστάσεις
●Ρεύμα υψηλού φορτίου
●Αντοχή σε υψηλές θερμοκρασίες
●Εύκολη και αξιόπιστη εγκατάσταση
●Αντοχή στη διάβρωση
| Σειρά | Προδιαγραφές καλωδίων μολύβδου κινητήρα | (Κασέτα σε MLE) | (Συνδέστε το MLE) | ||
| Σειρά AWG | Διάμετρος (mm) | Επιφάνεια διατομής (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| Σειρά AWG | Επιφάνεια διατομής (mm2) | MLE Core Count | Ονομαστική διάμετρος μονού καλωδίου MLE (mm) | Κατηγορία ονομαστικής τάσης MLE (kV) | Θερμοκρασία λειτουργίας MLE (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Όνομα στοιχείου | Πρότυπα Υλικά | Προαιρετικά Υλικά |
| Κεφάλι MLE | ||
| Συνδετήρες | S-Trim | M-Trim |
| MLE Head Housing | HT200 | SS |
| Εξαρτήματα από καουτσούκ | FPM | HSN 、AFLAS |
| MLE | ||
| Πρωτογενής μόνωση | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Σακάκι | FC | Pb |
| Πλέκω | Πλεκτό από νάιλον ίνες | Ταινία PTFE/Πλεξούδα από νάιλον Ταινία PTFE/Πλεξούδα από ίνες αραμιδίου |
| Πανοπλία | Λωρίδα από ανοξείδωτο χάλυβα | Λωρίδα από γαλβανισμένο χάλυβα, ταινία Monel |
A1: Το επίπεδο καλώδιο MLE είναι ένα επαγγελματικό αδιάβροχο υποβρύχιο καλώδιο, ειδικά σχεδιασμένο για υποβρύχιες αντλίες. Χρησιμοποιείται για υποβρύχια τροφοδοσία αντλιών βαθιάς γεωτρήσεων και αντλιών λυμάτων, κατάλληλες για μακροχρόνιες υποβρύχιες συνθήκες εργασίας.
A2: Το επίπεδο καλώδιο MLE διαθέτει μια λεπτή, εύκαμπτη επίπεδη δομή. Περνάει εύκολα από στενούς σωλήνες φρεατίων, αποφεύγει τη συστροφή και τη ζημιά εξώθησης, εξοικονομεί χώρο εγκατάστασης και είναι πιο κατάλληλο για εργασίες ανύψωσης και κατεβάσματος αντλίας.
Α3: Ναι. Υιοθετεί υψηλής ποιότητας αδιάβροχο περίβλημα από καουτσούκ και στρώμα μόνωσης χωρίς ραφή, φτάνοντας τον πλήρη αδιάβροχο βαθμό IP68. Έχει εξαιρετική αντιγηραντική, αντιδιαβρωτική και ανθεκτική στην υγρασία απόδοση για σταθερή μακροχρόνια υποβρύχια χρήση.
Α4: Ναι. Υποστηρίζουμε προσαρμοσμένα μήκη καλωδίων, προδιαγραφές πυρήνα 2/3/4 και ειδικά ανθεκτικά στη φθορά ή ανθεκτικά στη διάβρωση περιβλήματα για να ταιριάζουν με διαφορετικές απαιτήσεις ισχύος αντλίας και έργου.
1. Επαγγελματική εργοστασιακή αντοχή:AOTE TIANJIN PUMP CO., LTD. είναι επαγγελματίας κατασκευαστής αντλιών και υποστηρικτικών κινητήρων με χρόνια εμπειρίας παραγωγής και Ε&Α. Αναπτύσσουμε και παράγουμε ανεξάρτητα κινητήρες MLE υψηλής ποιότητας με ώριμη τεχνολογία παραγωγής και σταθερή ποιότητα προϊόντων.
2. Επαγγελματίας προσαρμοσμένος κατασκευαστής:AOTE TIANJIN PUMP CO., LTD. ειδικεύεται στην παραγωγή υποβρύχιων επίπεδων καλωδίων στήριξης MLE. Με πλούσια εμπειρία στον κλάδο, παρέχουμε αποκλειστικές λύσεις καλωδίων για όλα τα είδη υποβρύχιων αντλιών.
3. Αξιόπιστη διασφάλιση ποιότητας:Όλα τα καλώδια MLE χρησιμοποιούν πυρήνα χαλκού υψηλής καθαρότητας και αδιάβροχα υλικά υψηλής ποιότητας. Κάθε καλώδιο περνά αυστηρά τεστ βύθισης στο νερό, μόνωσης και γήρανσης πριν από την παράδοση, εξασφαλίζοντας σταθερή και ασφαλή λειτουργία.
4. Υψηλής κόστους-αποτελεσματικότητας:Τα επίπεδα καλώδια MLE μας διαθέτουν ισχυρή αντίσταση εφελκυσμού και μεγάλη διάρκεια ζωής. Μειώνουν σημαντικά το κόστος μεταγενέστερης αντικατάστασης και συντήρησης, ιδανικά για μακροχρόνια μηχανική και εμπορική χρήση.
5. Γρήγορη παράδοση και πλήρης υποστήριξη:Διαθέτουμε επαρκές απόθεμα για τυπικά μοντέλα για υποστήριξη γρήγορης παράδοσης. Παρέχουμε επίσης επαγγελματική καθοδήγηση εγκατάστασης και γρήγορη τεχνική υποστήριξη μετά την πώληση για όλους τους πελάτες.
