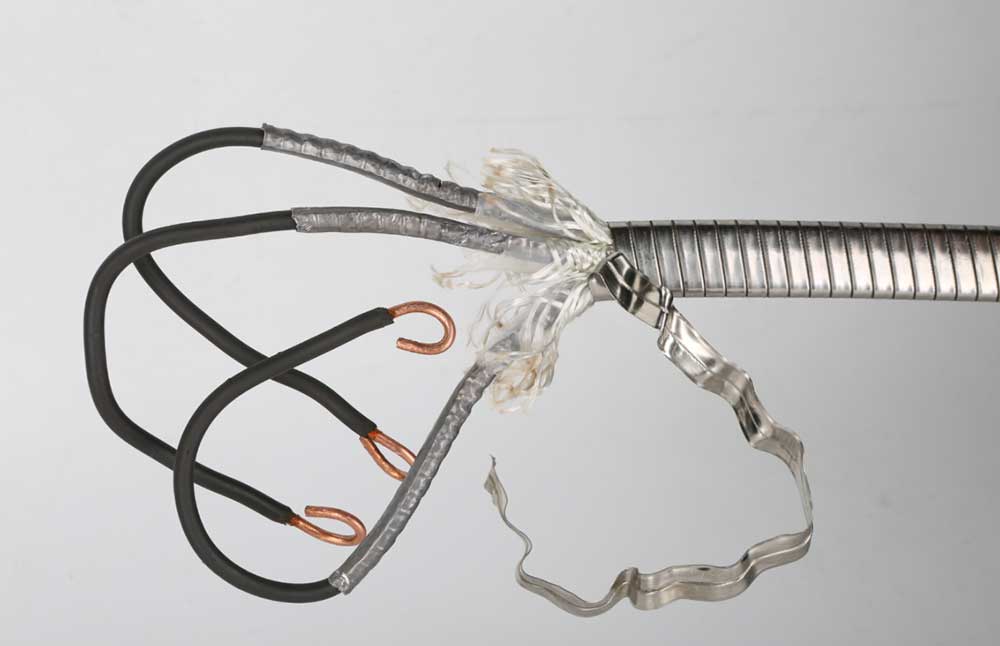

ΑυτόΚαλώδιο τροφοδοσίαςείναι ένα αποκλειστικό ταιριαστό καλώδιο για ESP, με το ένα άκρο να συνδέεται με το καλώδιο ηλεκτροδίου και το άλλο άκρο στο επιφανειακό κουτί διακλάδωσης, παρέχοντας αξιόπιστη υποστήριξη μετάδοσης ισχύος για τον εξοπλισμό. Ταξινομημένο με βάση το σχήμα διατομής του αγωγού, το καλώδιο διατίθεται σε δύο δομικούς τύπους: κυκλικό και επίπεδο. Η δομή του από μέσα προς τα έξω έχει την ακόλουθη σειρά: συμπαγής (ή λανθάνοντος) στρογγυλός αγωγός χαλκού, μονωτική στρώση, στρώμα θήκης, πλεγμένο στρώμα (εξωτερικό στρώμα θήκης, στρώμα πλήρωσης) και προστατευτικό στρώμα θωρακισμένης ταινίας χάλυβα.
Διεθνές Πρότυπο: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Εθνικό πρότυπο: GB/T 16750
Πρότυπο βιομηχανίας: API RP 11S1, API RP 11S5, API RP 11S6
Enterprise Standard: AT-ST-008
●Ρεύμα υψηλού φορτίου
●Αντοχή σε υψηλές θερμοκρασίες
●Εύκολη και αξιόπιστη εγκατάσταση
●Αντοχή στη διάβρωση
| Σειρά AWG | Επιφάνεια διατομής (mm2) | Core Count | Αριθμός κλώνων / Ονομαστική διάμετρος μονόκλωνου (mm) | Κατηγορία ονομαστικής τάσης (kV) | Θερμοκρασία λειτουργίας (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6.54, 7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35, 7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25, 7/3.16 |

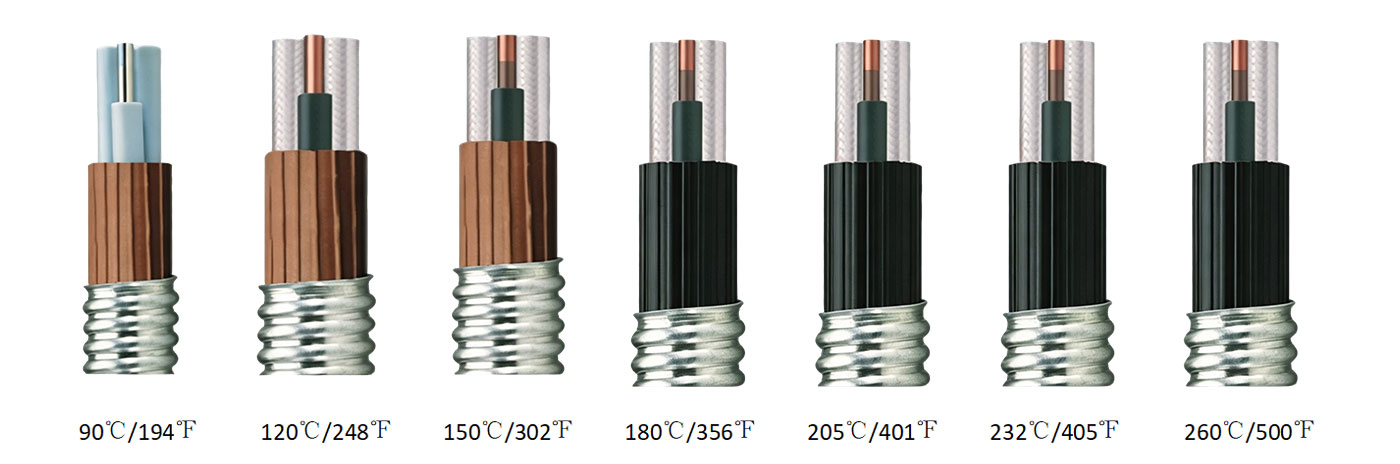

Στρογγυλό καλώδιο
| Κώδικας | Εξήγηση | Συντομογραφίες | Κώδικας | Εξήγηση | Συντομογραφίες |
| Υλικό μονωτικής στρώσης | Υλικό στρώματος θωράκισης | ||||
| P | Πολυπροπυλένιο (συμπεριλαμβανομένου του τροποποιημένου πολυπροπυλενίου) | PP(MPP) | - | Ταινία από γαλβανισμένο χάλυβα | GST |
| E | Καουτσούκ αιθυλενίου προπυλενίου | EPDM | M | Ταινία Monel | MA |
| YJ | Διασταυρωμένο Πολυαιθυλένιο | XLPE | X | Ταινία από ανοξείδωτο χάλυβα | SS316 |
| ΕΣΕΙΣ | Σύνθετη μεμβράνη Polyimide-F46 + Συνδυασμένη μόνωση από καουτσούκ αιθυλενίου προπυλενίου | PI-FEP/EPDM | |||
| YF | Σύνθετη μεμβράνη Polyimide-F46 + Συνδυασμένη μόνωση από καουτσούκ υπερφθοροαιθυλενίου προπυλενίου | PI-FEP | |||
| Υλικό στρώματος θήκης | Στρώμα πλεξούδας (στρώμα πλήρωσης) | ||||
| Q | Κράμα μόλυβδου | Pb-Κράμα | Πολυτετραφθοροαιθυλένιο | PTFE | |
| E | Καουτσούκ αιθυλενίου προπυλενίου | EPDM | |||
| H | Χλωροσουλφονωμένο πολυαιθυλένιο | CSM | Ταινία ινών Aramid | ΠΙΣΩ | |
| F | Υπερφθοροαιθυλένιο Προπυλένιο | FEP | Ταινία από νάιλον ίνες | NFT | |
| N | Καουτσούκ νιτριλίου | NBR | Πολυπροπυλένιο (Στρώμα μαξιλαριού ανθεκτικό στο λάδι) | PP | |
| Σειρά AWG | Μέγιστη Διάσταση | |||||

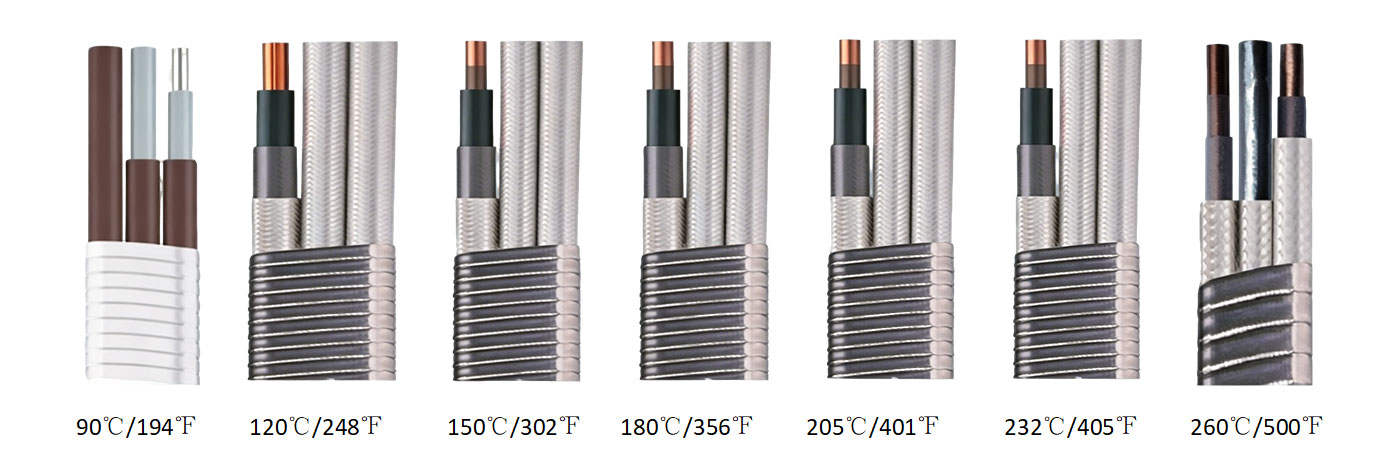

| Επίπεδο καλώδιο (mm×mm) | Σφαιρικό καλώδιο (mm2) | Καλώδιο MLE (mm×mm) | ||||
| 3kV | 6 kV | 3kV | 6 kV | 3kV | 6 kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: Ένα αποκλειστικό καλώδιο υποβρύχιας αντλίας έχει σχεδιαστεί για να παρέχει αξιόπιστη μετάδοση ισχύος σε υποβρύχια περιβάλλοντα. Σε σύγκριση με τα τυπικά ηλεκτρικά καλώδια, διαθέτει βελτιωμένη αδιάβροχη μόνωση, ευέλικτη κατασκευή και αντοχή στην υγρασία, επιτρέποντας σταθερή λειτουργία σε βαθιά φρεάτια, συστήματα αποχέτευσης και άλλες βυθισμένες εφαρμογές.
A2: Τα επίπεδα καλώδια προτιμώνται σε πολλές υποβρύχιες εφαρμογές επειδή η συμπαγής δομή τους απαιτεί λιγότερο χώρο εγκατάστασης και είναι ευκολότερο να τοποθετηθούν σε στενά φρεάτια ή περιορισμένες περιοχές. Ο εύκαμπτος σχεδιασμός συμβάλλει επίσης στη μείωση της συστροφής, της τάσης κάμψης και των μηχανικών βλαβών κατά την εγκατάσταση και τη συντήρηση της αντλίας.
A3: Το καλώδιο χρησιμοποιεί μονωτικά υλικά υψηλής ποιότητας και προστατευτικό εξωτερικό περίβλημα για την αποφυγή διείσδυσης νερού, γήρανσης και περιβαλλοντικής ζημιάς. Πριν από την παράδοση, κάθε καλώδιο ελέγχεται για απόδοση μόνωσης, αντοχή στο νερό και μηχανική αντοχή για να διασφαλιστεί η ασφαλής λειτουργία σε απαιτητικές υποβρύχιες συνθήκες.
Α4: Ναι. AOTE TIANJIN PUMP CO., LTD. παρέχει επιλογές προσαρμογής, όπως μήκος καλωδίου, αριθμός πυρήνα, προδιαγραφές αγωγού και υλικά εξωτερικού περιβλήματος. Η διαμόρφωση του καλωδίου μπορεί να συνδυαστεί με διαφορετικές ονομασίες ισχύος αντλίας, βάθη εγκατάστασης και περιβάλλοντα λειτουργίας.
A5: Η επιλογή καλωδίου πρέπει να λαμβάνει υπόψη πολλούς παράγοντες, όπως την ισχύ της αντλίας, την ονομαστική τάση, το βάθος εγκατάστασης, τη θερμοκρασία λειτουργίας, την ποιότητα του νερού και τις μηχανικές απαιτήσεις. Η επιλογή του σωστού μεγέθους αγωγού και της δομής προστασίας συμβάλλει στη διασφάλιση αποτελεσματικής μετάδοσης ισχύος και παρατείνει τη διάρκεια ζωής.
AOTE TIANJIN PUMP CO., LTD. ειδικεύεται σε λύσεις υποβρύχιων αντλιών και συναφή προϊόντα καλωδίων. Με πρακτική εμπειρία σε εφαρμογές υποβρύχιας άντλησης, κατανοούμε τις απαιτήσεις διαφορετικών συστημάτων αντλιών και παρέχουμε κατάλληλες διαμορφώσεις καλωδίων για διάφορες συνθήκες εργασίας.
Επιλέγουμε υψηλής ποιότητας αγώγιμα υλικά και αδιάβροχα συστήματα μόνωσης για να εξασφαλίσουμε σταθερή ηλεκτρική απόδοση και μηχανική αντοχή. Κάθε καλώδιο υποβάλλεται σε αυστηρές διαδικασίες επιθεώρησης, συμπεριλαμβανομένων των δοκιμών μόνωσης, δοκιμών αντοχής στο νερό και ελέγχων εμφάνισης πριν από την αποστολή.
Τα καλώδια μας έχουν αναπτυχθεί για απαιτητικά περιβάλλοντα όπου η ευελιξία, η αδιάβροχη απόδοση και η ανθεκτικότητα είναι απαραίτητα. Η βελτιστοποιημένη δομή συμβάλλει στη μείωση της συχνότητας συντήρησης και παρέχει αξιόπιστη απόδοση για έργα μηχανικής και εμπορικές εφαρμογές.
Παρέχουμε τυπικά μοντέλα καλωδίων τροφοδοσίας καθώς και προσαρμοσμένες λύσεις με βάση τις απαιτήσεις του έργου. Από την επιλογή προϊόντων έως την υποστήριξη εγκατάστασης, η τεχνική ομάδα μας βοηθά τους πελάτες να επιλέξουν τις κατάλληλες προδιαγραφές καλωδίων και να βελτιώσουν την αξιοπιστία του συστήματος.
