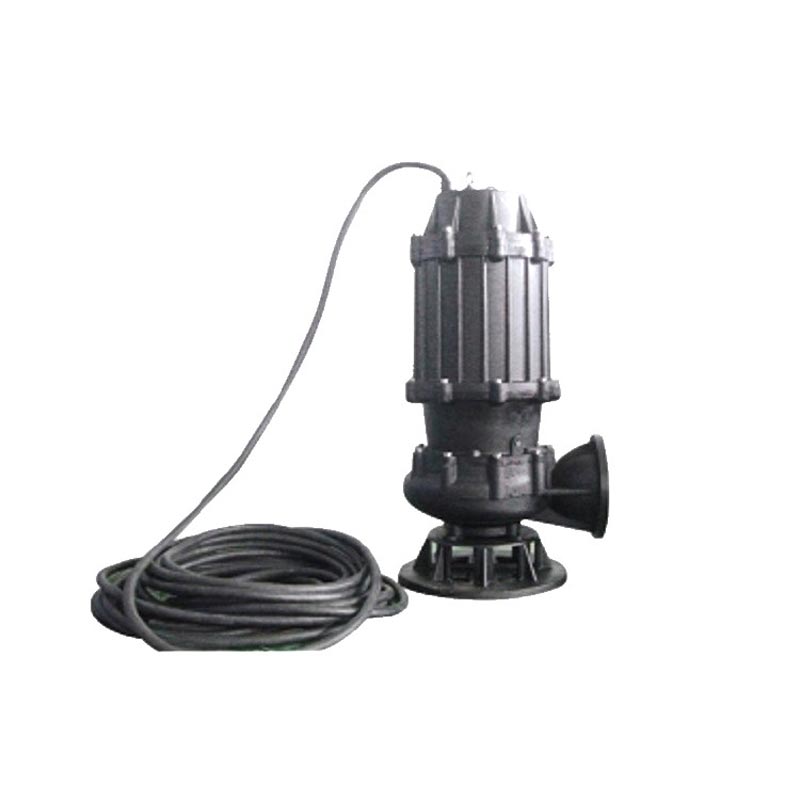

Ως έμπειρος κατασκευαστής αντλιών,ΑΟΤΕπαρέχει τοΥποβρύχια αντλία λυμάτων που δεν βουλώνειγια επεξεργασία αστικών λυμάτων, βιομηχανική αποχέτευση και απαιτητικές εφαρμογές διαχείρισης λυμάτων. Ο εξειδικευμένος σχεδιασμός της πτερωτής, οι ευέλικτες επιλογές εγκατάστασης και οι προσαρμόσιμες διαμορφώσεις υλικών συμβάλλουν στη μείωση των κινδύνων απόφραξης και υποστηρίζουν την αξιόπιστη μεταφορά λυμάτων.
Μια μη βουλωμένη υποβρύχια αντλία λυμάτων έχει σχεδιαστεί για τη μεταφορά λυμάτων που περιέχουν αιωρούμενα στερεά, μαλακές ίνες και άλλες ακαθαρσίες, ελαχιστοποιώντας παράλληλα τις διακοπές που προκαλούνται από μπλοκαρίσματα. Χρησιμοποιείται ευρέως σε δημοτικούς σταθμούς αποχέτευσης, βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια, εργοτάξια και έργα προστασίας του περιβάλλοντος. Η επιλογή της σωστής αντλίας απαιτεί προσεκτική αξιολόγηση του ρυθμού ροής, της κεφαλής, της ικανότητας διέλευσης στερεών, των χαρακτηριστικών του υγρού, των συνθηκών εγκατάστασης και της ισχύος του κινητήρα. Η ΑΟΤΕ προσφέρει ένα ευρύ φάσμα λειτουργίας, πολλαπλές μεθόδους εγκατάστασης και επιλογές υλικών για την υποδοχή διαφορετικών συστημάτων αποχέτευσης. Η κατανόηση αυτών των παραγόντων βοηθά τους διαχειριστές έργων και τους επαγγελματίες προμηθειών να βελτιώσουν την αξιοπιστία λειτουργίας, να απλοποιήσουν τη συντήρηση και να ελέγξουν το κόστος του κύκλου ζωής.
Μια υποβρύχια αντλία λυμάτων χωρίς απόφραξη είναι μια μονάδα άντλησης που έχει σχεδιαστεί για να λειτουργεί υποβρύχια και να μεταφέρει λύματα που περιέχουν στερεά σωματίδια, αιωρούμενη ύλη και ινώδεις ρύπους. Σε αντίθεση με τις συμβατικές αντλίες καθαρού νερού, οι οποίες μπορεί να έχουν δυσκολία στο χειρισμό των υπολειμμάτων, οι αντλίες λυμάτων χρησιμοποιούν υδραυλικές διόδους και διαμορφώσεις πτερυγίων προσαρμοσμένες σε μολυσμένα υγρά.
Η υποβρύχια κατασκευή ενσωματώνει την αντλία και τον κινητήρα σε ένα συμπαγές συγκρότημα. Όταν εγκατασταθεί σωστά, η μονάδα λειτουργεί σε λάκκο λυμάτων, δεξαμενή συλλογής ή δεξαμενή λυμάτων, μειώνοντας την ανάγκη για ξεχωριστή υπέργεια αντλιοστάσιο.
Ο μη φραγμένος σχεδιασμός είναι ιδιαίτερα πολύτιμος σε συστήματα όπου τα λύματα περιέχουν τρίχες, μαλακές ίνες, θραύσματα χαρτιού και άλλα υλικά που μπορούν να συσσωρευτούν γύρω από περιστρεφόμενα εξαρτήματα ή να περιορίσουν τις στενές διόδους ροής. Ωστόσο, η απόδοση μη απόφραξης εξαρτάται από τον σχεδιασμό της πτερωτής, τις διαστάσεις των στερεών, τη φύση των λυμάτων και τις επιλεγμένες συνθήκες λειτουργίας.
Για τους μηχανικούς του έργου, ο στόχος δεν είναι απλώς η μετακίνηση του νερού. Είναι η διατήρηση σταθερής υδραυλικής απόδοσης υπό μεταβλητές συνθήκες λυμάτων, διατηρώντας παράλληλα τις απαιτήσεις συντήρησης διαχειρίσιμες.
Η κύρια αρχή λειτουργίας είναι ο συνδυασμός της τεχνολογίας υποβρύχιας άντλησης με μια υδραυλική δομή κατάλληλη για λύματα που περιέχουν ακαθαρσίες. Οι πληροφορίες προϊόντος της AOTE προσδιορίζουν μια ανοιχτή πτερωτή με πτερύγια με σάρωμα προς τα πίσω ως σχεδιαστική προσέγγιση για τη μείωση της εμπλοκής των ινών και των κινδύνων απόφραξης.
Μια κατάλληλα σχεδιασμένη πτερωτή και δίοδος αντλίας επιτρέπουν στα στερεά να κινούνται πιο ελεύθερα μέσω του υδραυλικού συστήματος. Το πραγματικό μέγιστο μέγεθος σωματιδίων εξαρτάται από το επιλεγμένο μοντέλο και τη διαμόρφωση εκφόρτισής του.
Τα ινώδη υλικά μπορούν να τυλιχτούν γύρω από περιστρεφόμενα μέρη ή να συγκεντρωθούν σε περιορισμένες διόδους. Μια κατάλληλη γεωμετρία της πτερωτής που δεν φράζει, βοηθά στη μείωση αυτού του κινδύνου, ιδιαίτερα σε λύματα που περιέχουν μαλακές ίνες και αιωρούμενα υπολείμματα.
Η υποβρύχια εγκατάσταση τοποθετεί τη μονάδα άντλησης κοντά στην πηγή λυμάτων, συμβάλλοντας στην απλούστευση των διατάξεων του συστήματος και στη μείωση της ανάγκης για μακριές διατάξεις αναρρόφησης. Η σωστή βύθιση, οι σωληνώσεις εκκένωσης και η προστασία του κινητήρα παραμένουν απαραίτητα για την αξιόπιστη λειτουργία.
Είναι σημαντικό να διακρίνετε μια αντλία που δεν φράζει από μια αντλία αποχέτευσης κοπής. Ένα μοντέλο χωρίς απόφραξη έχει σχεδιαστεί για να διοχετεύει κατάλληλα στερεά μέσα από τις υδραυλικές διόδους του, ενώ ένα μοντέλο κοπής χρησιμοποιεί έναν ειδικό μηχανισμό για τη μείωση ορισμένων ινωδών ή ινωδών υλικών σε μικρότερα κομμάτια. Η καλύτερη επιλογή εξαρτάται από τη σύνθεση των λυμάτων και τις απαιτήσεις του συστήματος.
Κατά την αξιολόγηση μιας αντλίας λυμάτων, οι αγοραστές θα πρέπει να επανεξετάσουν το εύρος λειτουργίας της αντί να βασίζονται μόνο στην ισχύ του κινητήρα. Η AOTE παραθέτει τις ακόλουθες περιοχές παραμέτρων για την μη βουλωμένη υποβρύχια αντλία λυμάτων της.
| Παράμετρος | Δημοσιευμένο εύρος | Εξέταση Επιλογής |
|---|---|---|
| Ρυθμός ροής | 4–5.500 m³/h | Αντιστοιχίστε τον απαιτούμενο όγκο μεταφοράς λυμάτων. |
| Συνολικό κεφάλι | 5–80 μ | Υπολογίστε την υψομετρική διαφορά και τις απώλειες του αγωγού. |
| Διάμετρος εξόδου | 40–600 mm | Συντονίστε την έξοδο της αντλίας με το σύστημα εκκένωσης. |
| Ισχύς κινητήρα | 0,37–550 kW | Επιβεβαιώστε το σημείο λειτουργίας, την απόδοση και το φορτίο λειτουργίας. |
| Επιλογές τάσης | 380 V / 6.000 V / 100.000 V όπως αναφέρονται | Επαληθεύστε την ακριβή ονομαστική τάση με τον κατασκευαστή πριν την παραγγελία. |
| Συχνότητα | 50 Hz / 60 Hz | Αντιστοιχίστε το τοπικό τροφοδοτικό και τη διαμόρφωση κινητήρα. |
Τεχνική σημείωση:Αυτές είναι δημοσιευμένες σειρές προϊόντων-οικογένειας, δεν αποτελούν εγγύηση ότι κάθε συνδυασμός ροής, κεφαλής, διαμέτρου εξόδου και ισχύος κινητήρα είναι διαθέσιμος σε ένα μοντέλο. Η αναγραφόμενη καταχώριση τάσης 100.000 V είναι ασυνήθιστη για αυτήν την κατηγορία εξοπλισμού και θα πρέπει να επιβεβαιωθεί απευθείας με τον ΑΟΤΕ. Ζητήστε το ισχύον φύλλο δεδομένων μοντέλου και την καμπύλη απόδοσης πριν οριστικοποιήσετε τις προδιαγραφές.
Για περισσότερες πληροφορίες σχετικά με το προϊόν, επισκεφθείτε τη σελίδα προϊόντος της ΑΟΤΕ για την υποβρύχια αντλία λυμάτων χωρίς απόφραξη.
Οι αποφράξεις μπορεί να διακόψουν την αποχέτευση, να προκαλέσουν έκτακτη συντήρηση και να αυξήσουν το κόστος εργασίας. Μια σωστά επιλεγμένη αντλία χωρίς απόφραξη μειώνει την πιθανότητα διακοπών που προκαλούνται από συμβατά στερεά και μαλακές ίνες, βοηθώντας τα συστήματα αποχέτευσης να λειτουργούν με μεγαλύτερη συνέπεια.
Τα λύματα ποικίλλουν σημαντικά μεταξύ των δημοτικών συστημάτων, των εγκαταστάσεων παραγωγής και των εργασιών χημικής επεξεργασίας. Η AOTE παραθέτει επιλογές υλικών, όπως χυτοσίδηρο, SS304, SS316, SS316L και ανοξείδωτο χάλυβα διπλής όψης. Η κατάλληλη επιλογή εξαρτάται από την έκθεση στη διάβρωση, τη συγκέντρωση χλωρίου, την περιεκτικότητα σε λειαντικό υλικό, τη θερμοκρασία και άλλα χαρακτηριστικά υγρού.
Τα διαφορετικά αντλιοστάσια έχουν διαφορετικές απαιτήσεις πρόσβασης, σωληνώσεων και συντήρησης. Οι πολλαπλές ρυθμίσεις εγκατάστασης επιτρέπουν στους μηχανικούς να προσαρμόσουν τον εξοπλισμό σε υπάρχουσες υποδομές ή νέα κατασκευαστικά έργα.
Η μείωση της συχνότητας απόφραξης μπορεί να μειώσει την ανάγκη για απρογραμμάτιστες επιθεωρήσεις και καθαρισμό. Οι αυτόματες διατάξεις ζεύξης μπορούν επίσης να διευκολύνουν την αφαίρεση όταν η εγκατάσταση έχει σχεδιαστεί για ανύψωση σιδηροτροχιάς-οδηγού και προσβάσιμη συντήρηση.
Με μια σειρά από υδραυλικές χωρητικότητες, μεγέθη εξόδου και ονομασίες ισχύος, η οικογένεια προϊόντων μπορεί να αξιολογηθεί για έργα που κυμαίνονται από μικρότερα συστήματα συλλογής λυμάτων έως μεγάλες δημοτικές εγκαταστάσεις άντλησης. Η τελική καταλληλότητα πρέπει να διαπιστωθεί μέσω μηχανικών υπολογισμών για συγκεκριμένο μοντέλο.
Οι υποβρύχιες αντλίες λυμάτων χωρίς απόφραξη χρησιμοποιούνται οπουδήποτε πρέπει να μεταφερθούν λύματα παρά την παρουσία στερεών και ινωδών ρύπων.
Για εφαρμογές που περιλαμβάνουν μακριές υφασμάτινες λωρίδες, σχοινιά, πλαστική μεμβράνη ή άλλα πολύ εμπλεκόμενα απόβλητα, οι αγοραστές θα πρέπει να αξιολογήσουν εάν μια αντλία τύπου κοπής είναι πιο κατάλληλη. Για διαβρωτικά βιομηχανικά λύματα, θα πρέπει να επιβεβαιωθεί η συμβατότητα του υλικού πριν από την επιλογή του εξοπλισμού.
Η εγκατάσταση επηρεάζει τη λειτουργική σταθερότητα, την πρόσβαση στη συντήρηση και το συνολικό κόστος του έργου. Ο ΑΟΤΕ προσδιορίζει διάφορες διαμορφώσεις εγκατάστασης για τη σειρά αντλιών λυμάτων που δεν φράζουν.
| Μέθοδος Εγκατάστασης | Τυπική διαμόρφωση | Η καταλληλότερη κατάσταση |
|---|---|---|
| Αυτόματη σύζευξη | Η αντλία χαμηλώνει κατά μήκος των οδηγών σιδηροτροχιών και συνδέεται με τη διάταξη εκκένωσης. | Μόνιμοι σταθμοί αποχέτευσης που απαιτούν εύκολη απομάκρυνση και συντήρηση. |
| Κινητός σκληρός σωλήνας | Η αντλία στηρίζεται σε θεμέλιο και συνδέεται με άκαμπτο σωλήνα εκκένωσης. | Εφαρμογές που απαιτούν σταθερές σωληνώσεις και επανατοποθετούμενη αντλία. |
| Κινητός εύκαμπτος σωλήνας | Μια υποστηριζόμενη αντλία συνδέεται με έναν εύκαμπτο σωλήνα εκκένωσης. | Προσωρινή αποστράγγιση και θέσεις όπου πρέπει να μετακινηθεί η αντλία. |
| Σταθερή ξηρή εγκατάσταση | Η αντλία εγκαθίσταται σε κατάλληλο ξηρό θάλαμο ή καθορισμένη διάταξη σωληνώσεων. | Συστήματα σχεδιασμένα για επιθεώρηση και συντήρηση προσβάσιμου εξοπλισμού. |
| Διορθώθηκε υγρή εγκατάσταση | Η αντλία στερεώνεται σε φρεάτιο αποχέτευσης με την έξοδο της συνδεδεμένη με τον αγωγό κατάθλιψης. | Μόνιμες εγκαταστάσεις με επαρκή πρόβλεψη πρόσβασης και ανύψωσης. |
Οι λεπτομέρειες εγκατάστασης θα πρέπει να επιβεβαιώνονται με βάση τα σχέδια και τις οδηγίες του επιλεγμένου μοντέλου. Οι μηχανικοί θα πρέπει επίσης να επαληθεύουν τις διατάξεις ανύψωσης, τις βαλβίδες ελέγχου, τις βαλβίδες απομόνωσης, την ηλεκτρική προστασία, την ελάχιστη βύθιση και την πρόσβαση για τακτική επιθεώρηση.
Το σωστό μέγεθος είναι απαραίτητο για την επίτευξη αξιόπιστης λειτουργίας και την αποφυγή της περιττής κατανάλωσης ενέργειας. Πριν ζητήσετε μια προσφορά, προετοιμάστε τις ακόλουθες πληροφορίες.
Μόλις αυτές οι λεπτομέρειες είναι διαθέσιμες, ο κατασκευαστής μπορεί να εντοπίσει κατάλληλα μοντέλα και να επαληθεύσει το σημείο λειτουργίας σε σχέση με την καμπύλη απόδοσης της αντλίας. Όπου τα λύματα είναι λειαντικά ή διαβρωτικά, θα πρέπει να επανεξετάζονται ταυτόχρονα τα όρια επιλογής υλικού και φθοράς.
Ένας σχεδιασμός χωρίς απόφραξη μειώνει ορισμένους κινδύνους απόφραξης, αλλά δεν εξαλείφει την ανάγκη για επιθεώρηση. Ένα πρακτικό πρόγραμμα συντήρησης προστατεύει τον κινητήρα, τις τσιμούχες, την πτερωτή και το σύστημα εκκένωσης.
Ποτέ μην εισέρχεστε σε λάκκο λυμάτων ή περιορισμένο χώρο χωρίς τις απαιτούμενες διαδικασίες περιορισμένου χώρου, ατμοσφαιρικές δοκιμές, απομόνωση και εκπαιδευμένο προσωπικό. Η ηλεκτρική μόνωση και οι διαδικασίες ασφαλούς ανύψωσης είναι απαραίτητες όποτε αφαιρείται η αντλία για συντήρηση.
Μια αντλία λυμάτων που δεν φράζει, έχει σχεδιαστεί για να χειρίζεται λύματα που περιέχουν κατάλληλα στερεά και ινώδεις ρύπους. Η γεωμετρία της πτερωτής και οι δίοδοι ροής συμβάλλουν στη μείωση των κινδύνων απόφραξης που μπορεί να επηρεάσουν τις συμβατικές αντλίες καθαρού νερού. Η πραγματική ικανότητα διέλευσης στερεών εξαρτάται από το μοντέλο και τα χαρακτηριστικά των λυμάτων.
Η AOTE δημοσιεύει ένα εύρος ροής προϊόντος-οικογένειας 4–5.500 m³/h, με εύρος κεφαλής 5–80 m. Η επιτεύξιμη ροή και η κεφαλή εξαρτώνται από το επιλεγμένο μοντέλο και το σημείο λειτουργίας. Ζητήστε μια καμπύλη απόδοσης για να επιβεβαιώσετε τις απαιτούμενες συνθήκες εργασίας.
Οι επιλογές υλικών περιλαμβάνουν ποιότητες ανοξείδωτου χάλυβα και ανοξείδωτο χάλυβα διπλής όψης, ανάλογα με τη διαμόρφωση. Η καταλληλότητα εξαρτάται από τις συγκεκριμένες χημικές ουσίες, το pH, τη θερμοκρασία, τη συγκέντρωση χλωρίου και άλλες συνθήκες λειτουργίας. Δώστε αυτές τις λεπτομέρειες στον κατασκευαστή πριν επιλέξετε υλικά.
Όχι. Τα ανοιχτά στροφεία μπορούν να προσφέρουν πλεονεκτήματα όταν τα λύματα περιέχουν στερεά και ίνες, ενώ τα κλειστά στροφεία μπορεί να παρέχουν υψηλότερη απόδοση κορυφής σε ορισμένες εφαρμογές. Ο καλύτερος σχεδιασμός εξαρτάται από το ρευστό, την απαιτούμενη απόδοση, τη διέλευση σωματιδίων, τις συνθήκες φθοράς και το σημείο λειτουργίας.
Ξεκινήστε με τον απαιτούμενο ρυθμό ροής, τη συνολική κεφαλή, το μέγεθος στερεών σωματιδίων, τη σύνθεση των λυμάτων, τη θερμοκρασία, την τάση και τη μέθοδο εγκατάστασης. Ο κατασκευαστής μπορεί στη συνέχεια να αξιολογήσει συμβατά μοντέλα και να προτείνει μια διαμόρφωση με βάση τις απαιτήσεις απόδοσης του συστήματος.
Παρέχετε την απαιτούμενη ροή σε m³/h, συνολική κεφαλή σε μέτρα, θερμοκρασία υγρού, pH, περιεκτικότητα σε στερεά και μέγεθος σωματιδίων, παροχή ρεύματος, μέθοδο εγκατάστασης και αναμενόμενο πρόγραμμα λειτουργίας. Τα σχέδια του κάρτερ και του αγωγού εκκένωσης είναι επίσης χρήσιμα όταν είναι διαθέσιμα.
Μια υποβρύχια αντλία λυμάτων χωρίς απόφραξη μπορεί να βοηθήσει τους χειριστές λυμάτων να μειώσουν τις διακοπές που σχετίζονται με την απόφραξη, να απλοποιήσουν την εγκατάσταση και να διατηρήσουν αξιόπιστη μεταφορά υγρών σε δημοτικά, εμπορικά και βιομηχανικά περιβάλλοντα. Τα καλύτερα αποτελέσματα προέρχονται από την αντιστοίχιση της υδραυλικής απόδοσης, της ικανότητας διέλευσης στερεών, των υλικών και της διάταξης εγκατάστασης της αντλίας με τις πραγματικές συνθήκες εργασίας. Η τακτική επιθεώρηση και η σωστή λειτουργία παραμένουν απαραίτητες για τη μακροχρόνια υπηρεσία.
Η ΑΟΤΕ προσφέρει μια σειρά από μη φραγμένες υποβρύχιες αντλίες λυμάτων για διαφορετικές απαιτήσεις μεταφοράς λυμάτων, που υποστηρίζονται από τεχνική βοήθεια επιλογής και επιλογές υλικών. Εάν σχεδιάζετε ένα αντλιοστάσιο λυμάτων, αναβαθμίζετε τον υπάρχοντα εξοπλισμό ή προμηθεύεστε μια προσαρμοσμένη λύση βιομηχανικής αποστράγγισης, εξερευνήστε τις προδιαγραφές του προϊόντος καιεπικοινωνήστε μαζί μαςμε τον ρυθμό ροής, την κεφαλή, τα χαρακτηριστικά υγρού και τις απαιτήσεις εγκατάστασης. Η AOTE μπορεί να σας βοηθήσει να αξιολογήσετε μια κατάλληλη διαμόρφωση αντλίας για το έργο σας.
