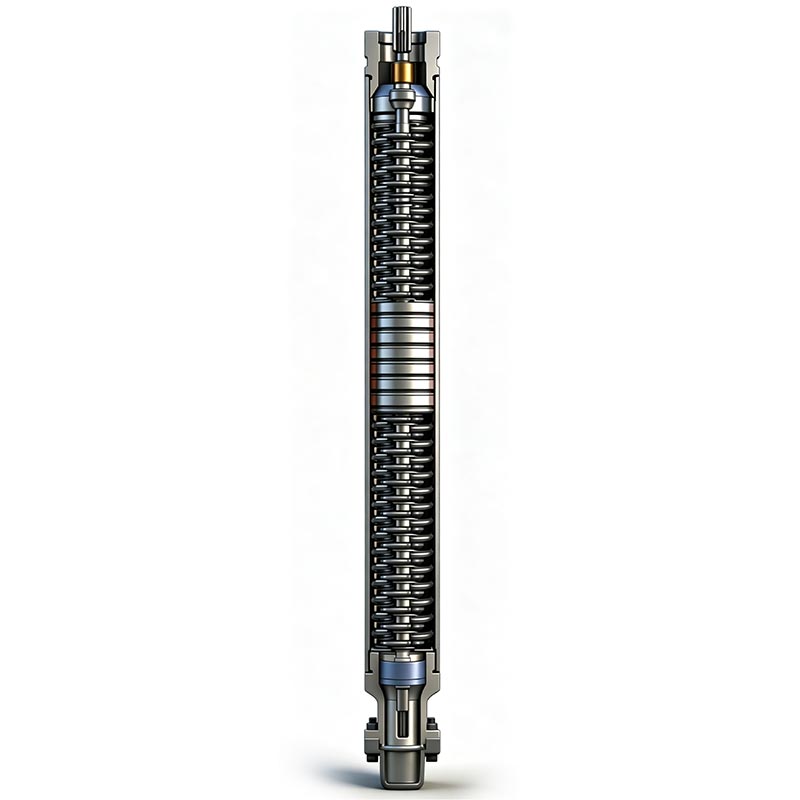

Ηλεκτρική υποβρύχια αντλία υψηλής θερμοκρασίας

Η ηλεκτρική υποβρύχια αντλία υψηλής θερμοκρασίας (ESP) είναι σχεδιασμένη για πηγάδια νερού υψηλής θερμοκρασίας, γεωθερμικά πηγάδια και απαιτητικές εφαρμογές ανύψωσης κάτω οπών. Αναπτύχθηκε από την τεχνολογία ESP των κοιτασμάτων πετρελαίου, συνδυάζει ανθεκτικό στις υψηλές θερμοκρασίες εξαρτήματα κινητήρα, συμπαγής δομή λεπτής οπής και υδραυλικός σχεδιασμός πολλαπλών σταδίων για σταθερή ανύψωση νερού απόδοση κάτω από σκληρές υπόγειες συνθήκες.

Με δυνατότητα λειτουργίας σε περιβάλλοντα έως 260°C θερμοκρασία κινητήρα και συμβατότητα με 4,5 ίντσες έως 10-3/4 ίντσες συστήματα περιβλήματος, αυτή η αντλία ESP υψηλής θερμοκρασίας είναι κατάλληλη για εξόρυξη γεωθερμικής ενέργειας, βιομηχανικά πηγάδια ζεστού νερού, πόροι βαθέων υδάτων και άλλες εφαρμογές όπου οι συμβατικές υποβρύχιες αντλίες δεν μπορούν να λειτουργήσουν αποτελεσματικά.

Βασικά Χαρακτηριστικά

1. Αντίσταση σε υψηλές θερμοκρασίες για σκληρές συνθήκες κάτω από την τρύπα

Η αντλία έχει σχεδιαστεί ειδικά για συνεχή λειτουργία σε υπόγεια περιβάλλοντα υψηλής θερμοκρασίας. Το σύστημα κινητήρα χρησιμοποιεί μονωτικά υλικά ανθεκτικά σε υψηλή θερμοκρασία και θερμοσταθερά εξαρτήματα για τη μείωση της θερμικής γήρανσης και τη διατήρηση της ηλεκτρικής απόδοσης κατά τη μακροχρόνια λειτουργία.

Απόδοση βασικής θερμοκρασίας:

Αντοχή σε θερμοκρασία κινητήρα έως 260°C

Κατάλληλο για γεωθερμικά πηγάδια με θερμοκρασίες πυθμένα-οπής έως 200°C

Σχεδιασμένο για συνεχή λειτουργία σε εφαρμογές εξαγωγής νερού υψηλής θερμοκρασίας

Μειωμένος κίνδυνος βλάβης της μόνωσης και βλάβης κινητήρα που προκαλείται από υπερβολική θερμότητα

Σε σύγκριση με τις τυπικές υποβρύχιες αντλίες, αυτό το ESP υψηλής θερμοκρασίας παρέχει βελτιωμένη θερμική σταθερότητα για έργα γεωθερμικής και ζεστού νερού γεωτρήσεων.

2. Συμπαγής σχεδιασμός με λεπτή τρύπα για διάφορα μεγέθη περιβλήματος

Αρχικά αναπτύχθηκε για εφαρμογές στενών γεωτρήσεων σε πετρελαιοπηγές, η ηλεκτρική υποβρύχια αντλία υψηλής θερμοκρασίας διαθέτει μια δομή συμπαγούς διαμέτρου που επιτρέπει την εγκατάσταση σε φρεάτια περιορισμένου χώρου.

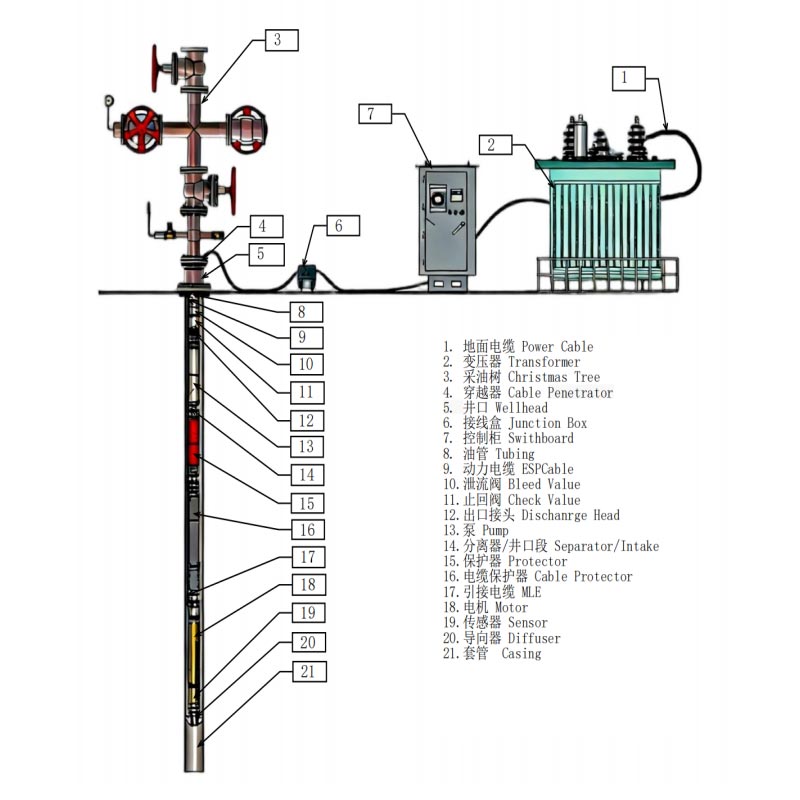

Η βελτιστοποιημένη διαμόρφωση αντλίας, προστασίας και κινητήρα παρέχει ευέλικτες λύσεις εγκατάστασης για διαφορετικά περιβλήματα μεγέθη.

Εφαρμογή περιβλήματος 4,5 ιντσών με ελάχιστη εσωτερική διάμετρο 99,6 mm για διαμόρφωση μονάδας

Εφαρμογή περιβλήματος 5,5 ιντσών με ελάχιστη εσωτερική διάμετρο 118,6 mm για διαμόρφωση μονάδας

Εφαρμογή περιβλήματος 7 ιντσών με ελάχιστη εσωτερική διάμετρο 150,4 mm για διαμόρφωση μονάδας

Εφαρμογή περιβλήματος 8-5/8 ιντσών με ελάχιστη εσωτερική διάμετρο 196,2 mm για διαμόρφωση μονάδας

Εφαρμογή περιβλήματος 10-3/4 ιντσών με ελάχιστη εσωτερική διάμετρο 247,9 mm για διαμόρφωση μονάδας

Υψηλές επιδόσεις ανύψωσης κεφαλιού για βαθιά πηγάδια

Η αντλία ESP υψηλής θερμοκρασίας υιοθετεί μια φυγόκεντρη υδραυλική δομή πολλαπλών σταδίων βελτιστοποιημένη για εφαρμογές σε βαθιά φρεάτια.

Ο υδραυλικός σχεδιασμός παρέχει:
Υψηλή ικανότητα ανύψωσης κεφαλής
Σταθερή πίεση εξόδου
Συνεχής άντληση νερού από βαθιά γεωθερμικά πηγάδια
Βελτιωμένη απόδοση σε υπόγειες συνθήκες υψηλής θερμοκρασίας

Είναι κατάλληλο για έργα που απαιτούν κατακόρυφη ανύψωση μεγάλων αποστάσεων, συμπεριλαμβανομένων των συστημάτων γεωθερμικής θέρμανσης, βιομηχανικών παροχή ζεστού νερού και ανάπτυξη πόρων βαθέων υδάτων.

Σταθερή λειτουργία και ενεργειακά αποδοτικός σχεδιασμός κινητήρα

Το σύστημα κινητήρα έχει σχεδιαστεί για υψηλού φορτίου και συνεχή λειτουργία σε απαιτητικά περιβάλλοντα.

Κύρια πλεονεκτήματα απόδοσης:
Δυνατότητα εκκίνησης με πλήρη ροπή για σταθερή εκκίνηση
Ανθεκτική σε υψηλό φορτίο δομή ρουλεμάν ώσης
Βελτιστοποιημένος σχεδιασμός ρότορα για μείωση ηλεκτρικής απώλειας και παραγωγής θερμότητας
Ανθεκτικά στη φθορά εξαρτήματα από κράμα για βελτιωμένη αντοχή

Σε σύγκριση με τις συμβατικές αντλίες ESP, ο βελτιστοποιημένος σχεδιασμός του κινητήρα συμβάλλει στη μείωση της κατανάλωσης ενέργειας και στη μακροπρόθεσμη βελτίωση αποδοτικότητα λειτουργίας σε εφαρμογές φρεατίων υψηλής θερμοκρασίας.

Τεχνικές Προδιαγραφές

Οδηγός επιλογής αντλίας ESP υψηλής θερμοκρασίας

Η επιλογή της σωστής διαμόρφωσης ESP απαιτεί την εξέταση πολλών συνθηκών φρεατίου:

Για ακριβή επιλογή μοντέλου, οι πελάτες θα πρέπει να παρέχουν:
Βάθος καλά
Μέγεθος περιβλήματος
Θερμοκρασία νερού
Απαιτούμενος ρυθμός ροής
Απαιτούμενη κεφαλή ανύψωσης
Πληροφορίες τροφοδοσίας

Κατασκευή και Ποιοτικός Έλεγχος

Κάθε ηλεκτρική υποβρύχια αντλία υψηλής θερμοκρασίας ESP κατασκευάζεται σύμφωνα με αυστηρή βιομηχανική παραγωγή διαδικασίες.

Ο ποιοτικός έλεγχος περιλαμβάνει:
Δοκιμή απόδοσης μόνωσης κινητήρα
Επιθεώρηση ηλεκτρικής ασφάλειας
Δοκιμή υδραυλικής απόδοσης
Έλεγχος διαστάσεων εξαρτήματος
Επαλήθευση συναρμολόγησης

Η παραγωγική διαδικασία επικεντρώνεται στη διασφάλιση σταθερής λειτουργίας, ακριβούς συναρμολόγησης και μεγάλης διάρκειας ζωής σε γεωθερμία και περιβάλλοντα πηγαδιών υψηλής θερμοκρασίας.

Εφαρμογές

Η ηλεκτρική υποβρύχια αντλία υψηλής θερμοκρασίας χρησιμοποιείται ευρέως σε:
Έργα Γεωθερμικής Ενέργειας
Γεωθερμικά συστήματα θέρμανσης
Έργα ηλεκτροπαραγωγής γεωθερμικής ενέργειας
Εξόρυξη γεωθερμικών πόρων σε βάθος
Βιομηχανικά Πηγάδια Ζεστού Νερού
Παροχή νερού βιομηχανικής διεργασίας
Αξιοποίηση υπόγειων υδάτων σε υψηλές θερμοκρασίες
Συστήματα κυκλοφορίας ζεστού νερού μεγάλης κλίμακας
Εφαρμογές κοιτασμάτων πετρελαίου και ενέργειας
Πηγάδια έγχυσης νερού υψηλής θερμοκρασίας
Εφαρμογές ανύψωσης κάτω οπών
Πολύπλοκα υπόγεια περιβάλλοντα

FAQ

Ε1: Ποια είναι η μέγιστη θερμοκρασία λειτουργίας αυτής της ηλεκτρικής υποβρύχιας αντλίας υψηλής θερμοκρασίας (ESP);

A1: Επαγγελματικά αναπτυγμένη και βελτιστοποιημένη για σκληρές συνθήκες εργασίας σε υψηλές θερμοκρασίες κοιτασμάτων πετρελαίου, αυτή η αντλία διαθέτει άντεξε στη δοκιμασία ακραίων βιομηχανικών περιβαλλόντων. Μπορεί να διατηρήσει μακροχρόνια σταθερή λειτουργία πλήρους φορτίου σε α θερμοκρασία κινητήρα 200°C και προσαρμογή σε θερμοκρασίες κάτω από την κάτω οπή έως 163°C, ικανοποιώντας πλήρως τις μακροπρόθεσμες και σταθερές λειτουργικές απαιτήσεις διαφόρων γεωτρήσεων υψηλής θερμοκρασίας και γεωθερμικών γεωτρήσεων.

Ε2: Για ποιους τύπους φρεατίων είναι κατάλληλο το σχέδιο μικρής διαμέτρου;

A2: Επωφελούμενοι από τον σχεδιασμό λεπτών οπών υψηλών προδιαγραφών που αρχικά προσαρμόστηκε για στενές γεωτρήσεις πετρελαιοπηγών, το Η συμπαγής δομή μικρής διαμέτρου της ηλεκτρικής υποβρύχιας αντλίας υψηλής θερμοκρασίας (ESP) είναι απόλυτα κατάλληλη για στενά πηγάδια νερού υψηλής θερμοκρασίας, λεπτά γεωθερμικά πηγάδια και ανακαινισμένα παλιά πηγάδια νερού. Λύνει το πρόβλημα εγκατάστασης υποβρύχιων αντλιών μεγάλου μεγέθους σε γεωτρήσεις περιορισμένου χώρου και βελτιώνει σημαντικά την ποσοστό χρησιμοποίησης μικρού διαμετρήματος υψηλής θερμοκρασίας νερού και γεωθερμικών πηγαδιών.

Ε3: Ποια είναι τα κύρια σενάρια εφαρμογής αυτού του προϊόντος;

A3: Αρχικά σχεδιάστηκε και εφαρμόστηκε ώριμα για σύνθετες συνθήκες εργασίας σε υψηλές θερμοκρασίες πετρελαίου με αξιόπιστο ποιότητα και σταθερή απόδοση, αυτό το προϊόν έχει επεκταθεί με επιτυχία σε νέες πηγές ενέργειας και νερού πεδία ανάπτυξης. Εφαρμόζεται ευρέως σε βαθιά πηγάδια νερού υψηλής θερμοκρασίας, βιομηχανικά νερά υψηλής θερμοκρασίας γεωτρήσεις τροφοδοσίας, γεωτρήσεις βαθιάς γεωθερμικής εκμετάλλευσης, έργα παραγωγής γεωθερμικής ενέργειας και γεωθερμικής θέρμανσης. Βασιζόμενος στην αντίσταση σε υψηλές θερμοκρασίες και τις επιδόσεις υψηλής ανύψωσης σε επίπεδο πετρελαιοειδών, παρέχει αποτελεσματική και αξιόπιστες λύσεις τεχνητής ανύψωσης για αξιοποίηση υδατικών πόρων σε υψηλή θερμοκρασία και γεωθερμική ενέργεια ανάπτυξη.
