Τεχνητός ανελκυστήρας ηλεκτρικής υποβρύχιας αντλίας

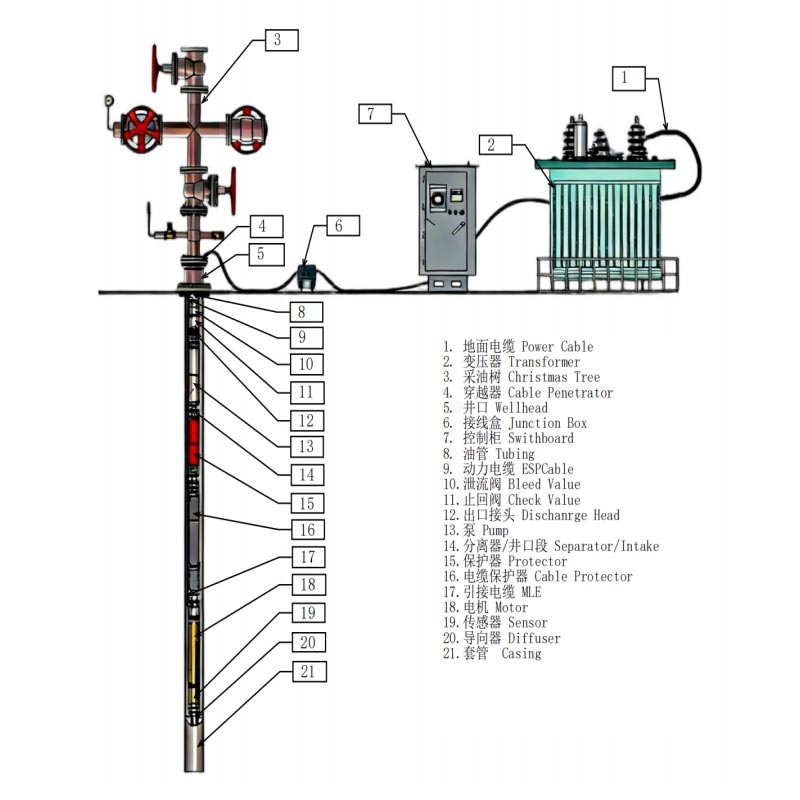

Το Electrical Submersible Pump Artificial Lift (ESP) δεν είναι μια μονάδα αντλίας, αλλά μια πλήρης τεχνητή οπή διάλυμα ανύψωσης, που αποτελείται κυρίως από υποβρύχιο κινητήρα, προστατευτικά, διαχωριστή αερίου-υγρού, πολυβάθμιο φυγοκεντρική αντλία, καλώδια και εξοπλισμός ελέγχου επιφάνειας.

Αυτό το σύστημα χρησιμοποιεί έναν κινητήρα κάτω οπής για την κίνηση μιας φυγόκεντρης αντλίας πολλαπλών σταδίων, η οποία μεταφέρει συνεχώς αργό πετρέλαιο από το πηγάδι στην επιφάνεια. Είναι κατάλληλο για βαθιά πηγάδια, πηγάδια υψηλής υδροκοπής, πηγάδια απόκλισης και παραγωγή πηγάδια σε υπεράκτιες πλατφόρμες όπου οι παραδοσιακές μονάδες άντλησης δεν μπορούν να ικανοποιήσουν τις απαιτήσεις παραγωγής.

Σε σύγκριση με τις παραδοσιακές μεθόδους τεχνητής ανύψωσης, όπως η άντληση με ράβδο και η ανύψωση αερίου, το ESP προσφέρει πλεονεκτήματα όπως: υψηλή παραγωγική ικανότητα ενός φρεατίου, μικρό αποτύπωμα εξοπλισμού επιφάνειας, καταλληλότητα για μεγάλες αποκλίσεις και βαθιά πηγάδια, και την ικανότητα κάλυψης μακροπρόθεσμων συνεχών αναγκών παραγωγής.

Ως εκ τούτου, χρησιμοποιείται ευρέως σε χερσαία κοιτάσματα πετρελαίου, υπεράκτιες πλατφόρμες και έργα βελτίωσης της παραγωγής σε ώριμα κοιτάσματα πετρελαίου.

Λύσεις ESP προσαρμοσμένες στις ανάγκες των πελατών

1. Λύσεις πηγαδιών υψηλής παραγωγής

Για πετρελαιοπηγές με υψηλές ημερήσιες απαιτήσεις παραγωγής υγρών, οι συμβατικές μέθοδοι χειροκίνητης ανύψωσης ενδέχεται να περιορίζονται κατά μέγεθος εξοπλισμού και λειτουργική αποτελεσματικότητα.

Το σύστημα ESP χρησιμοποιεί μια δομή φυγοκεντρικής αντλίας πολλαπλών σταδίων. Αυξάνοντας τον αριθμό των σταδίων αντλίας και βελτιστοποιώντας τη σχεδίαση της πτερωτής, επιτυγχάνει: υψηλότερη ικανότητα παροχής υγρού, σταθερό έλεγχο πίεσης στην κάτω οπή και αύξησε συνεχώς την παραγωγή αργού πετρελαίου.

Κατάλληλο για: πρόσφατα αναπτυγμένες πετρελαιοπηγές υψηλής απόδοσης, μεγάλης κλίμακας έργα ανάπτυξης πετρελαιοπηγών και δεξαμενές απαιτούν αυξημένη παραγωγή ενός φρεατίου.

2. Λύσεις ρεζερβουάρ βαθέων πηγαδιών και υψηλής πίεσης

Καθώς το βάθος αυξάνεται, ο παραδοσιακός εξοπλισμός άντλησης επηρεάζεται εύκολα από παράγοντες όπως το βάρος της ράβδου και μηχανική φθορά.

Το ESP, μέσω τροφοδοσίας κάτω οπής, μπορεί να διαμορφωθεί ανάλογα με το βάθος φρέατος με: υποβρύχιους κινητήρες υψηλής ισχύος, συνδυασμοί αντλιών πολλαπλών σταδίων και δομές σύνδεσης υψηλής αντοχής. Αυτό βοηθά τους πελάτες να λύσουν το πρόβλημα του μειωμένη απόδοση ανύψωσης σε βαθιά πηγάδια.

Κατάλληλο για: Βαθιές δεξαμενές, φρεάτια υψηλής στατικής πίεσης και πηγάδια παραγωγής που υπερβαίνουν το συμβατικό εύρος ανύψωσης.

3.Λύσεις για Υψηλή Αποκοπή και Σύνθετα Υγρά

Στα τελευταία στάδια ανάπτυξης, τα ώριμα κοιτάσματα πετρελαίου παρουσιάζουν συνήθως αυξημένη διακοπή νερού, αυξημένο αέριο παραγωγή και αλλαγές στις ιδιότητες των παραγόμενων ρευστών.

Τα συστήματα ESP μπορούν να βελτιωθούν σε πολύπλοκα ρευστά περιβάλλοντα μέσω διαμορφώσεων όπως διαχωριστές αερίου-υγρού, Κατασκευές κατά της μπλοκαρίσματος αερίου, υλικά ανθεκτικά στη διάβρωση και βελτιστοποιημένοι τύποι αντλιών.

Τεχνολογία Υλικών & Κατασκευής

Οι πτερωτές και οι διαχυτές πολλαπλών σταδίων αντλιών είναι κατασκευασμένοι από ανθεκτικό στη φθορά κράμα χάλυβα μέσω μηχανικής κατεργασίας CNC ακριβείας, εξασφαλίζοντας ομαλή ροή υγρού και υψηλή απόδοση ανύψωσης. Ο υποβρύχιος κινητήρας υιοθετεί τύλιγμα ανθεκτικό σε υψηλή θερμοκρασία μόνωση για τη διατήρηση της μακροχρόνιας έκθεσης στη θερμότητα κάτω από την οπή.

Το προστατευτικό είναι γεμάτο με ειδικό μονωτικό διηλεκτρικό λάδι για να εμποδίζει το διαβρωτικό σχηματισμό νερού, αργού πετρελαίου και σχετικό αέριο από την καταστροφή των εσωτερικών στοιχείων του κινητήρα.

Όλα τα εξαρτήματα του πυρήνα λαμβάνουν αντι-θειική αντιδιαβρωτική επίστρωση επιφάνειας και επεξεργασία στεγανοποίησης πολλαπλών στρώσεων. Αυτοματοποιημένο Η αντιστοίχιση εξαρτημάτων και οι γραμμές συναρμολόγησης εγγυώνται τη στενή εφαρμογή κάθε μονάδας. Κάθε ολοκληρωμένο σετ ποιοτικών Ηλεκτρικών Ο τεχνητός ανελκυστήρας υποβρύχιας αντλίας περνά από δοκιμή απόδοσης προσομοίωσης πλήρους κάτω οπής πριν από την παράδοση.

Περιοχές Εφαρμογής

Τα συστήματα τεχνητής ανύψωσης ηλεκτρικής υποβρύχιας αντλίας χρησιμοποιούνται κυρίως σε: Χερσαία πηγάδια παραγωγής πετρελαιοπηγών
Υπεράκτιες πετρελαιοπηγές πλατφόρμας
Έργα παραγωγής φρεατίων σε βάθος
Υψηλά ώριμα κοιτάσματα πετρελαίου
Έργα θερμικής ανάκτησης βαρέος πετρελαίου
Κατευθυντικά και οριζόντια φρεάτια

Υποστήριξη Προμηθειών Έργου

Προσφέρουμε την ακόλουθη υποστήριξη για διάφορα έργα κοιτασμάτων πετρελαίου:

1. Αρχική Τεχνική Υποστήριξη

Με βάση τις παρεχόμενες πληροφορίες του πελάτη: δεδομένα βάθους φρέατος, απαιτήσεις παραγωγής, παραμέτρους αργού πετρελαίου και πηγάδι πληροφορίες κατάστασης, παρέχουμε συστάσεις διαμόρφωσης ESP.

2. Ολοκληρωμένα σετ προμηθειών

Μπορούμε να παρέχουμε: σετ αντλιών ESP, υποβρύχιους κινητήρες, προστατευτικά, διαχωριστές αερίου-υγρού, ταιριαστά καλώδια και έλεγχο συστήματα.

3. Υποστήριξη Παράδοσης Έργου

Υποστηρίζουμε: μαζικές αγορές, διαμόρφωση OEM, προμήθεια ανταλλακτικών έργων και μακροπρόθεσμες τεχνικές υπηρεσίες.

Κατασκευαστικές Δυνατότητες και Ποιοτικός Έλεγχος

Τα συστήματα ESP λειτουργούν σε περιβάλλοντα που περιλαμβάνουν υψηλές θερμοκρασίες, υψηλές πιέσεις και διαβρωτικά υγρά πηγαδιών. επομένως, η ακρίβεια της κατασκευής του εξοπλισμού επηρεάζει άμεσα τον κύκλο λειτουργίας του φρέατος. Βασικά σημεία ελέγχου κατά τη διάρκεια η παραγωγή περιλαμβάνει:

1. Μηχανική Ακριβείας

Τα βασικά υδραυλικά εξαρτήματα όπως οι πτερωτές και οι τροχοί οδηγοί είναι επεξεργασμένα με ακρίβεια για την εξασφάλιση σταθερού καναλιού ροής διαστάσεις και βελτίωση της απόδοσης της αντλίας.

2. Κατασκευή κινητήρων

Τα συστήματα μόνωσης ανθεκτικά σε υψηλές θερμοκρασίες και οι αυστηρές δοκιμές περιέλιξης μειώνουν τον κίνδυνο αστοχίας του κινητήρα κατά τη διάρκεια μακροχρόνια λειτουργία.

3. Σφράγιση και προστασία από τη διάβρωση

Για περιβάλλοντα φρεατίων που περιέχουν θείο, υψηλή περιεκτικότητα σε αλάτι και εξαιρετικά διαβρωτικά, παρέχουμε: επιλογή αντιδιαβρωτικού υλικά, επιφανειακή επεξεργασία και προστασία στεγανοποίησης πολλαπλών στρώσεων.

4. Εργοστασιακές δοκιμές

Κάθε σύστημα ESP υποβάλλεται στις ακόλουθες δοκιμές πριν από την παράδοση:

Δοκιμή μόνωσης κινητήρα, δοκιμή απόδοσης αντλίας, δοκιμή απόδοσης στεγανοποίησης και προσομοίωση συνεχούς λειτουργίας δοκιμή.

FAQ

Ε1: Τι κάνει την Τεχνητή Ανύψωση ηλεκτρικής υποβρύχιας αντλίας διαφορετική από άλλες λειτουργίες τεχνητής ανύψωσης;

A1: Είναι ένα πλήρως βυθισμένο ενσωματωμένο σύστημα ανύψωσης με υψηλή ροή και υψηλή ικανότητα ανύψωσης. Σε αντίθεση με τις αντλίες ράβδου που περιορίζεται από το βάθος και την απόκλιση του φρεατίου, λειτουργεί σταθερά σε εξαιρετικά βαθιά και με απόκλιση φρεάτια χωρίς μονάδες επιφανειακής άντλησης.

Ε2: Μπορεί αυτό το σύστημα τεχνητής ανύψωσης ESP να αντισταθεί σε διαβρωτικό υγρό σχηματισμού με θείο;

Α2: Ναι. Όλα τα βασικά εξαρτήματα που έρχονται σε επαφή με υγρό υιοθετούν υλικά κατά του θείου με ειδική αντιδιαβρωτική επίστρωση. Το Το ενσωματωμένο προστατευτικό απομονώνει αποτελεσματικά τα διαβρωτικά μέσα για την προστασία των εσωτερικών εξαρτημάτων του κινητήρα.

Ε3: Παρέχετε απευθείας εργοστασιακή προμήθεια για έργα χύδην κοιτασμάτων πετρελαίου;

Α3: Σίγουρα. Παρέχουμε πλήρη υπηρεσία Factory Direct Electrical Submersible Pump Artificial Lift χωρίς ενδιάμεσοι αντιπρόσωποι και δέχονται παραγγελίες μεγάλων έργων χονδρικής ηλεκτρικής υποβρύχιας αντλίας με ευέλικτα χρονοδιαγράμματα παράδοσης.
