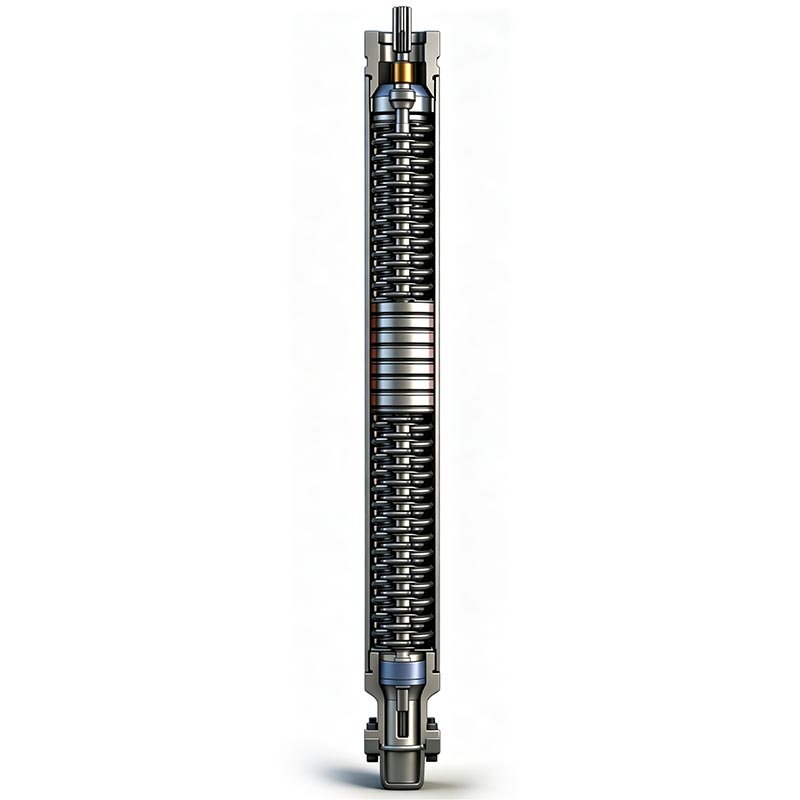

Ηλεκτρική υποβρύχια αντλία για πηγάδι πετρελαίου

Η ηλεκτρική υποβρύχια αντλία (ESP) είναι μια συσκευή τεχνητής ανύψωσης κάτω από την οπή που χρησιμοποιείται για τη βελτίωση της παραγωγικότητας της πετρελαιοπηγής. Είναι χρησιμοποιείται κυρίως σε πετρελαιοπηγές μεσαίου βάθους, πετρελαιοπηγές υψηλής στάθμης νερού, βαριές πετρελαιοπηγές και πηγάδια παραγωγής σε υπεράκτιες κοιτάσματα πετρελαίου. Το σύστημα αποτελείται από βασικά εξαρτήματα όπως ένας υποβρύχιος κινητήρας, ένα προστατευτικό, ένας διαχωριστής αερίου-υγρού, και μια φυγόκεντρη αντλία πολλαπλών σταδίων. Ο κινητήρας οδηγεί τη μονάδα αντλίας να περιστρέφεται με υψηλή ταχύτητα, ανυψώνοντας συνεχώς αργό πετρέλαιο από το πηγάδι στην επιφάνεια.

Σε σύγκριση με τις παραδοσιακές μηχανικές μεθόδους ανάκτησης λαδιού, τα ESP προσφέρουν πλεονεκτήματα όπως μεγάλο εύρος μετατόπισης, προσαρμοστικότητα σε περιβάλλοντα βαθιάς γεωτρήσεων, μικρότερο αποτύπωμα επιφάνειας και ισχυρή δυνατότητα συνεχούς λειτουργίας. Αυτοί μπορεί να προσαρμοστεί σύμφωνα με το βάθος φρέατος, το μέγεθος του περιβλήματος, το ιξώδες του αργού πετρελαίου, την περιεκτικότητα σε αέριο και το διαβρωτικό περιβάλλον, παρέχοντας μια αξιόπιστη λύση τεχνητής ανύψωσης για μακροπρόθεσμη σταθερή παραγωγή πετρελαιοειδών.

Αρχή εργασίας προϊόντος

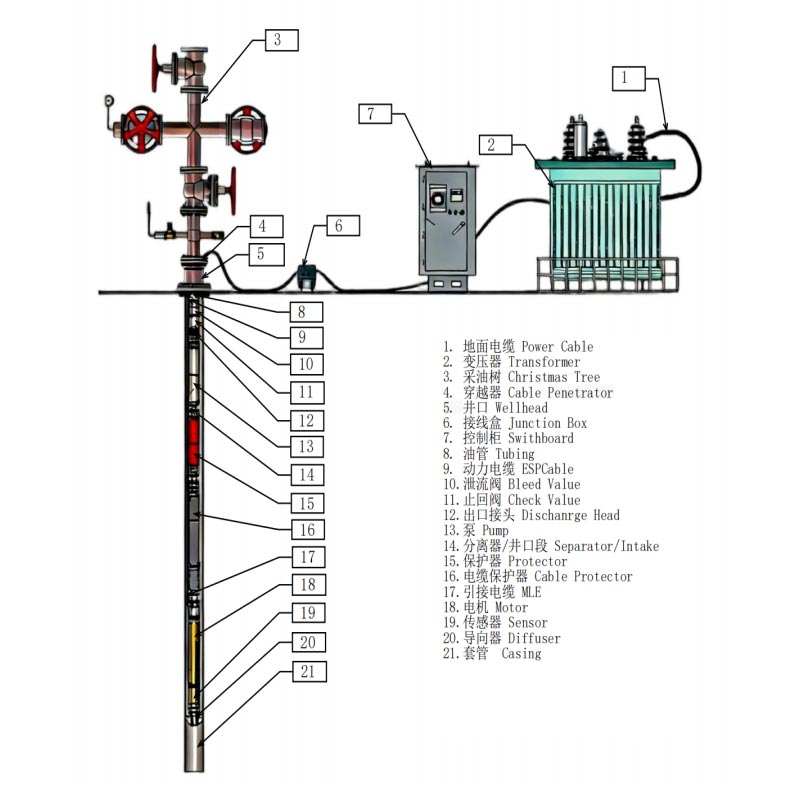

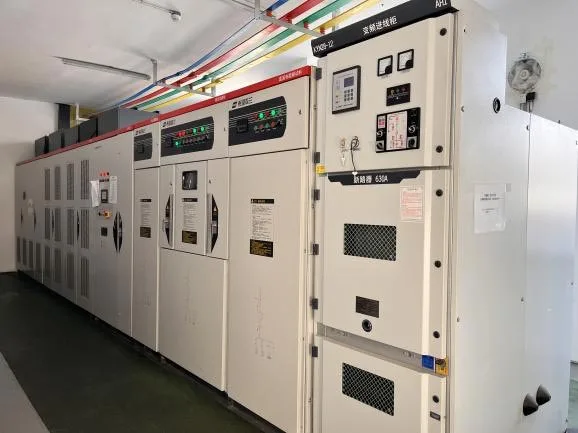

Το σύστημα ESP είναι εγκατεστημένο κάτω από τη στάθμη του υγρού της πετρελαιοπηγής και παρέχει ισχύ στον υποβρύχιο κινητήρα κάτω από την οπή μέσω ένα ντουλάπι ελέγχου επιφάνειας.

Κατά τη λειτουργία:

Ο υποβρύχιος κινητήρας οδηγεί μια φυγόκεντρη αντλία πολλαπλών σταδίων για να περιστραφεί.

Το υγρό του πηγαδιού εισέρχεται στο σώμα της αντλίας μέσω της εισόδου.

Οι πτερωτές πολλαπλών σταδίων αυξάνουν προοδευτικά την πίεση.

Ένα μείγμα αργού πετρελαίου, φυσικού αερίου και νερού σχηματισμού μεταφέρεται στον επιφανειακό αγωγό.

Ένα προστατευτικό απομονώνει το υγρό του φρεατίου από το εσωτερικό λιπαντικό λάδι του κινητήρα, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία του κινητήρα.

Το ESP αυξάνει την παραγωγική ικανότητα μέσω της συνεχούς πίεσης κάτω από την οπή, καθιστώντας το ιδιαίτερα κατάλληλο για πετρελαιοπηγές με ανεπαρκή φυσική πίεση ή εκείνες που απαιτούν βελτιωμένη απόδοση ανάκτησης.

Τεχνολογία Υλικών & Κατασκευής

Το στάδιο της αντλίας είναι κατασκευασμένο από ανθεκτικό στη διάβρωση κράμα χάλυβα και CNC ακριβείας κατεργασμένο για να εξασφαλίσει ομαλή ροή και υψηλή αποτελεσματικότητα.

Ο υποβρύχιος κινητήρας χρησιμοποιεί μονωτικά υλικά ανθεκτικά σε υψηλή θερμοκρασία, εξασφαλίζοντας σταθερή λειτουργία ακόμη και σε περιβάλλοντα κάτω οπών υψηλής θερμοκρασίας. Το προστατευτικό χρησιμοποιεί ειδικό λάδι απομόνωσης για την αποτελεσματική πρόληψη του αργού πετρελαίου, άλμη και αέριο από την είσοδο στα εξαρτήματα του κινητήρα.

Όλα τα κρίσιμα εξαρτήματα υποβάλλονται σε αντιδιαβρωτική επίστρωση και επεξεργασία στεγανοποίησης. Η αυτοματοποιημένη γραμμή συναρμολόγησης μας εξασφαλίζει ακριβής αντιστοίχιση κάθε στοιχείου. Κάθε ηλεκτρική υποβρύχια αντλία για τελειωμένες πετρελαιοπηγές υποβάλλεται σε πλήρη δοκιμή προσομοίωσης κάτω οπής πριν από την παράδοση.

Βασικά χαρακτηριστικά απόδοσης

1. Κατάλληλο για σύνθετα περιβάλλοντα πηγαδιών πετρελαίου

Το ESP μπορεί να εφαρμοστεί σε: βαθιά πηγάδια, κατευθυντικά πηγάδια, πηγάδια υπεράκτιας πλατφόρμας, πετρελαιοπηγές υψηλής υδροδιακοπής, βαρύ πετρέλαιο πηγάδια θερμικής ανάκτησης και φρεάτια μικρού περιβλήματος.

2. Υψηλή παραγωγική ικανότητα

Ο σχεδιασμός της φυγόκεντρης αντλίας πολλαπλών σταδίων παρέχει συνεχή και σταθερή ικανότητα ανύψωσης, προσφέροντας καλύτερη παραγωγή αποδοτικότητα σε πετρελαιοπηγές υψηλής παραγωγής σε σύγκριση με τον παραδοσιακό εξοπλισμό άντλησης.

3. Απαιτήσεις μειωμένου εξοπλισμού επιφάνειας

Ολόκληρη η μονάδα αντλίας εγκαθίσταται κάτω από την οπή: μείωση του αποτυπώματος του επιφανειακού εξοπλισμού, μείωση του θορύβου λειτουργίας και καθιστώντας το κατάλληλο για περιβάλλοντα περιορισμένου χώρου, όπως υπεράκτιες πλατφόρμες.

4. Εξαιρετική αντοχή στη διάβρωση

Για δεξαμενές που περιέχουν θείο, υψηλή περιεκτικότητα σε αλάτι και υψηλή θερμοκρασία, κραματοποιημένο χάλυβα και υλικά από ανοξείδωτο χάλυβα, μαζί με αντιδιαβρωτικές επιστρώσεις, μπορεί να χρησιμοποιηθεί για τη βελτίωση της μακροπρόθεσμης αξιοπιστίας του εξοπλισμού.

Εφαρμογή περιβλήματος 4,5 ιντσών με ελάχιστη εσωτερική διάμετρο 99,6 mm για διαμόρφωση μονάδας

Εφαρμογή περιβλήματος 5,5 ιντσών με ελάχιστη εσωτερική διάμετρο 118,6 mm για διαμόρφωση μονάδας

Εφαρμογή περιβλήματος 7 ιντσών με ελάχιστη εσωτερική διάμετρο 150,4 mm για διαμόρφωση μονάδας

Εφαρμογή περιβλήματος 8-5/8 ιντσών με ελάχιστη εσωτερική διάμετρο 196,2 mm για διαμόρφωση μονάδας

Εφαρμογή περιβλήματος 10-3/4 ιντσών με ελάχιστη εσωτερική διάμετρο 247,9 mm για διαμόρφωση μονάδας

Ποιοι παράγοντες πρέπει να λαμβάνονται υπόψη κατά την επιλογή μιας ηλεκτρικής υποβρύχιας αντλίας;

Η επιλογή ενός ESP δεν βασίζεται απλώς στην ισχύ. απαιτεί πλήρη εξέταση των ακόλουθων:
1. Βάθος φρεατίου: Όσο πιο βαθύ είναι το πηγάδι, τόσο υψηλότερο είναι το κεφάλι και τόσο μεγαλύτερη είναι η απαιτούμενη ισχύς.
2. Απαιτήσεις παραγωγής: Προσδιορίστε τον αριθμό των σταδίων της αντλίας και τη μετατόπιση με βάση την ημερήσια παραγωγή-στόχο.
3. Ιδιότητες αργού πετρελαίου: Συμπεριλαμβανομένου του ιξώδους του αργού πετρελαίου, της περιεκτικότητας σε άμμο, της διακοπής νερού και της αναλογίας αερίου-πετρελαίου.
4. Συνθήκες γεώτρησης: Συμπεριλαμβανομένου του μεγέθους του περιβλήματος, της θερμοκρασίας, του διαβρωτικού περιβάλλοντος και της γωνίας κλίσης του φρεατίου. Με την πλήρη αντιστοίχιση αυτών των παραμέτρων, μπορούν να μειωθούν οι κίνδυνοι υπερφόρτωσης ESP, κλειδώματος αερίου και πρόωρης αστοχίας.

Κύρια σενάρια εφαρμογής

Οι ηλεκτρικές υποβρύχιες αντλίες για πετρελαιοπηγές χρησιμοποιούνται ευρέως σε:
Ανάπτυξη χερσαίων κοιτασμάτων πετρελαίου
Παραγωγή πετρελαίου υπεράκτιας πλατφόρμας
Βαθιά παραγωγή πετρελαιοπηγών
Δεξαμενές υψηλής διακοπής νερού
Έργα θερμικής ανάκτησης βαρέος πετρελαίου
Κατευθυντικά και οριζόντια φρεάτια
Είναι ιδιαίτερα κατάλληλα για έργα κοιτασμάτων πετρελαίου που απαιτούν μακροχρόνια συνεχή παραγωγή και υψηλή ημερήσια παραγωγή.

Συμβατότητα αξεσουάρ

Αυτό το ESP ακολουθεί ενοποιημένα πρότυπα διάστασης API, ταιριάζουν απόλυτα με τα υποστηρικτικά αξεσουάρ, όπως το επίπεδο καλώδιο ESP, Συγκρότημα στεγανοποίησης κεφαλής φρεατίου, ντουλάπι ελέγχου μεταβλητής συχνότητας, σήτα κάτω οπής και ροόμετρο. Τυπική διεπαφή πραγματοποιεί γρήγορη επιτόπια συναρμολόγηση, απλοποιεί την εγκατάσταση και μετέπειτα συντήρηση επιθεώρησης, συντομεύει την ολοκλήρωση του φρεατίου κύκλος κατασκευής.

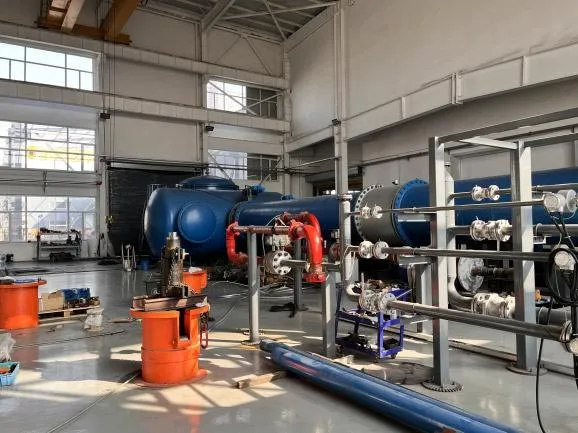

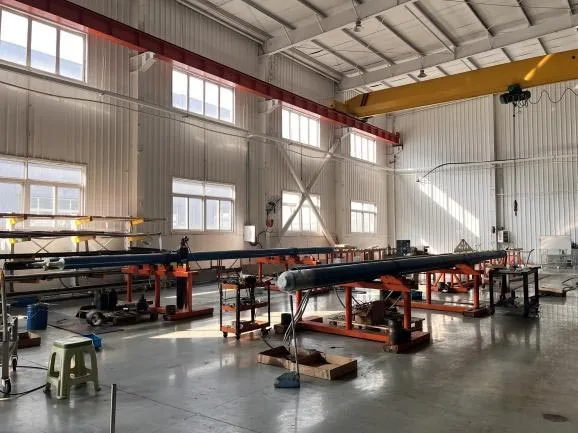

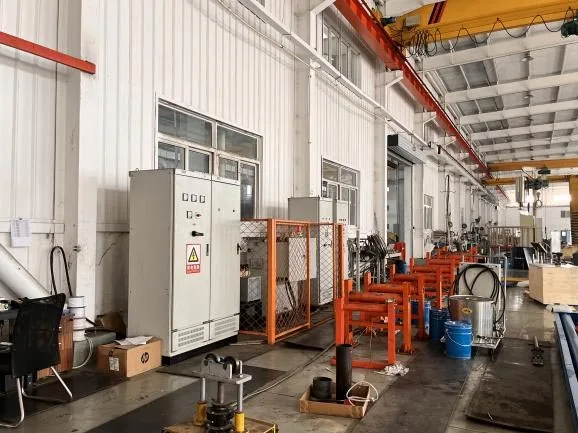

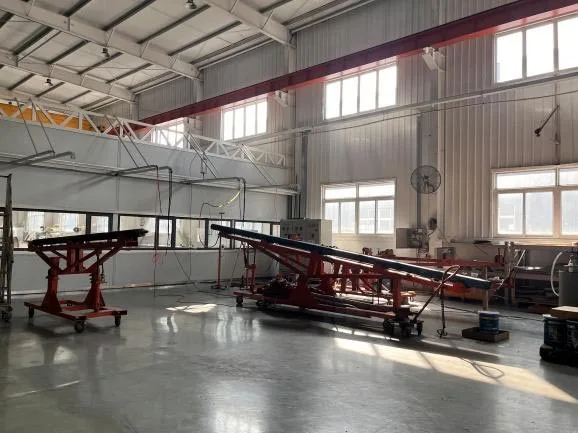

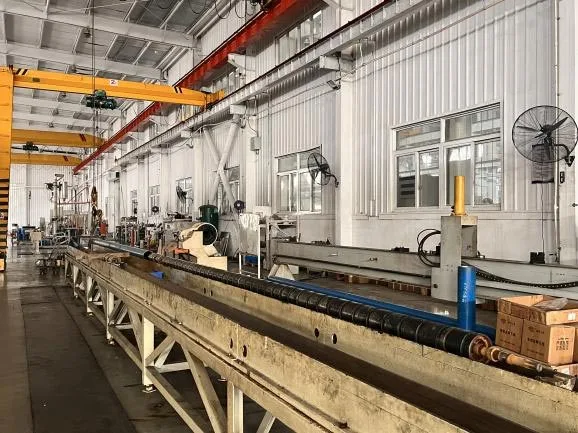

Εργοστασιακή Κατασκευή και Ποιοτικός Έλεγχος

Κατά τη διάρκεια της παραγωγής, τα βασικά εξαρτήματα υποβάλλονται σε ολοκληρωμένη δοκιμή:
Δοκιμή χημικής σύνθεσης πρώτων υλών
Δοκιμή κατεργασίας ακριβείας CNC
Δοκιμή δυναμικής ζυγοστάθμισης ρότορα
Δοκιμή απόδοσης μόνωσης κινητήρα
Δοκιμή πίεσης μονάδας αντλίας
Δοκιμή απόδοσης στεγανοποίησης
Πλήρης δοκιμή προσομοίωσης λειτουργίας μηχανής
Όλα τα συστήματα ESP υποβάλλονται σε επαλήθευση απόδοσης πριν φύγουν από το εργοστάσιο για να διασφαλιστεί ότι πληρούν τις μακροπρόθεσμες λειτουργικές απαιτήσεις του κοιτάσματος πετρελαίου.

FAQ

Ε1: Ποιες συνθήκες εργασίας ταιριάζουν περισσότερο στην ηλεκτρική υποβρύχια αντλία για πηγάδι λαδιού;

A1: Χρησιμοποιείται κυρίως για βαθιά πετρελαιοπηγές, βαριές πετρελαιοπηγές και υπεράκτια πηγάδια παραγωγής. Παρέχει σταθερότητα τεχνητή ανύψωση υψηλής ροής σε περιβάλλοντα στενού περιβλήματος και οπών υψηλής θερμοκρασίας.

Ε2: Πώς αντιστέκεται το ESP στη διάβρωση από την άλμη σχηματισμού;

A2: Τα βασικά εξαρτήματα ροής και μετάδοσης υιοθετούν υλικό από κράμα κατά του θείου με αντιδιαβρωτική επίστρωση. Το ενσωματωμένο Το προστατευτικό απομονώνει διαβρωτικό υγρό για την προστασία του πυρήνα του κινητήρα, επιτυγχάνοντας μακροχρόνια υπόγεια λειτουργία.

Ε3: Μπορούμε να προσαρμόσουμε τις παραμέτρους της αντλίας για ειδικές απαιτήσεις δεξαμενής;

Α3: Ναι. Παρέχουμε επαγγελματική υπηρεσία OEM Electrical Submersible Pump for Oil Well, προσαρμόζοντας τα στάδια της αντλίας, ισχύς κινητήρα και αντιδιαβρωτικές ποιότητες σύμφωνα με το βάθος φρέατος, το ακατέργαστο ιξώδες και τη σύνθεση του νερού σχηματισμού.

Γιατί να επιλέξετε το σύστημα ESP μας;

Ειδικευόμαστε στην κατασκευή εξοπλισμού τεχνητής ανύψωσης για πετρελαιοπηγές, παρέχοντας ολοκληρωμένες λύσεις διαμόρφωσης ESP προσαρμοσμένο σε διάφορες συνθήκες πηγαδιού.

Τα πλεονεκτήματά μας περιλαμβάνουν:
Υποστήριξη για διαφορετικά μεγέθη περιβλήματος
Παροχή ολοκληρωμένων συστημάτων, συμπεριλαμβανομένων αντλιών, κινητήρων και προστατευτικών
Υποστήριξη για προσαρμοσμένα υλικά ανθεκτικά στη διάβρωση
Ικανοποίηση των αναγκών τόσο των χερσαίων όσο και των υπεράκτιων εφαρμογών πετρελαιοπηγών
Προσφέροντας υπηρεσίες κατασκευής OEM
Ένα ολοκληρωμένο σύστημα προμήθειας ανταλλακτικών
Πλήρης δοκιμή απόδοσης πριν από την αποστολή

Από την επιλογή εξοπλισμού και την αντιστοίχιση συστήματος μέχρι την υποστήριξη συντήρησης μετά την πώληση, παρέχουμε σταθερό και αξιόπιστο ESP λύσεις για πελάτες πετρελαίου και φυσικού αερίου σε όλο τον κόσμο.
