Η υποβρύχια αντλία για άρδευση της σειράς A5QJ της εταιρείας μας είναι σχεδιασμένη για εξόρυξη υπόγειων υδάτων από βαθιά πηγάδια, καθώς και έργα υδροληψίας από ποτάμια, ταμιευτήρες και κανάλια. Εφαρμόζεται ευρέως στην άρδευση γεωργικών εκτάσεων, οικιακή παροχή νερού για ανθρώπους και ζώα σε ορεινές περιοχές, διατίθεται και για αποστράγγιση σε πόλεις, εργοστάσια, σιδηρόδρομοι, ορυχεία και εργοτάξια.
1. Ενσωματωμένη δομή κινητήρα και αντλίας, υποβρύχια υποβρύχια λειτουργία με υψηλή ασφάλεια και αξιοπιστία.
2. Χωρίς ειδικές απαιτήσεις για το περίβλημα φρεατίων. ο ανερχόμενος σωλήνας χρειάζεται μόνο να αντέχει την αντίστοιχη πίεση εργασίας.
3. Εύκολη εγκατάσταση, λειτουργία και συντήρηση, κατοχή μικρού δαπέδου. δεν απαιτείται κατασκευή αντλιοστάσιου.
4. Συμπαγής δομή και χαμηλή κατανάλωση πρώτων υλών.
| Είδος | Προσδιορισμός |
| Τύπος αντλίας | Κατακόρυφη υποβρύχια αντλία βαθιάς φρέατος |
| Δομή | Φυγοκεντρική αντλία πολλαπλών σταδίων |
| Τύπος κινητήρα | Τριφασικός ασύγχρονος υποβρύχιος κινητήρας |
| Ονομαστική τάση | 380V / 660V |
| Συχνότητα | 50Hz |
| Εύρος ροής | Προσαρμοσμένο |
| Εύρος κεφαλής | Έως 900 μ |
| Τύπος εγκατάστασης | Κάθετη Εγκατάσταση |
| Μέθοδος Ψύξης | Ψύξη κινητήρα γεμάτο νερό |
| Μέτρια Θερμοκρασία | ≤20℃ |
| Εύρος PH | 6,5–8,5 |
| Περιεκτικότητα σε στερεά σωματίδια | ≤0,01% |
Τροφοδοτικό εναλλασσόμενου ρεύματος 1,3 φάσης: Συχνότητα 50Hz, ονομαστική τάση 380V ή 660V (επιτρεπόμενη ανοχή ±5%).
1. Περιεκτικότητα σε στερεά σωματίδια κατά μάζα ≤ 0,01%.
Η τιμή 2.PH του αντλούμενου υγρού κυμαίνεται από 6,5 έως 8,5.
3.Μέση θερμοκρασία ≤ 20℃.

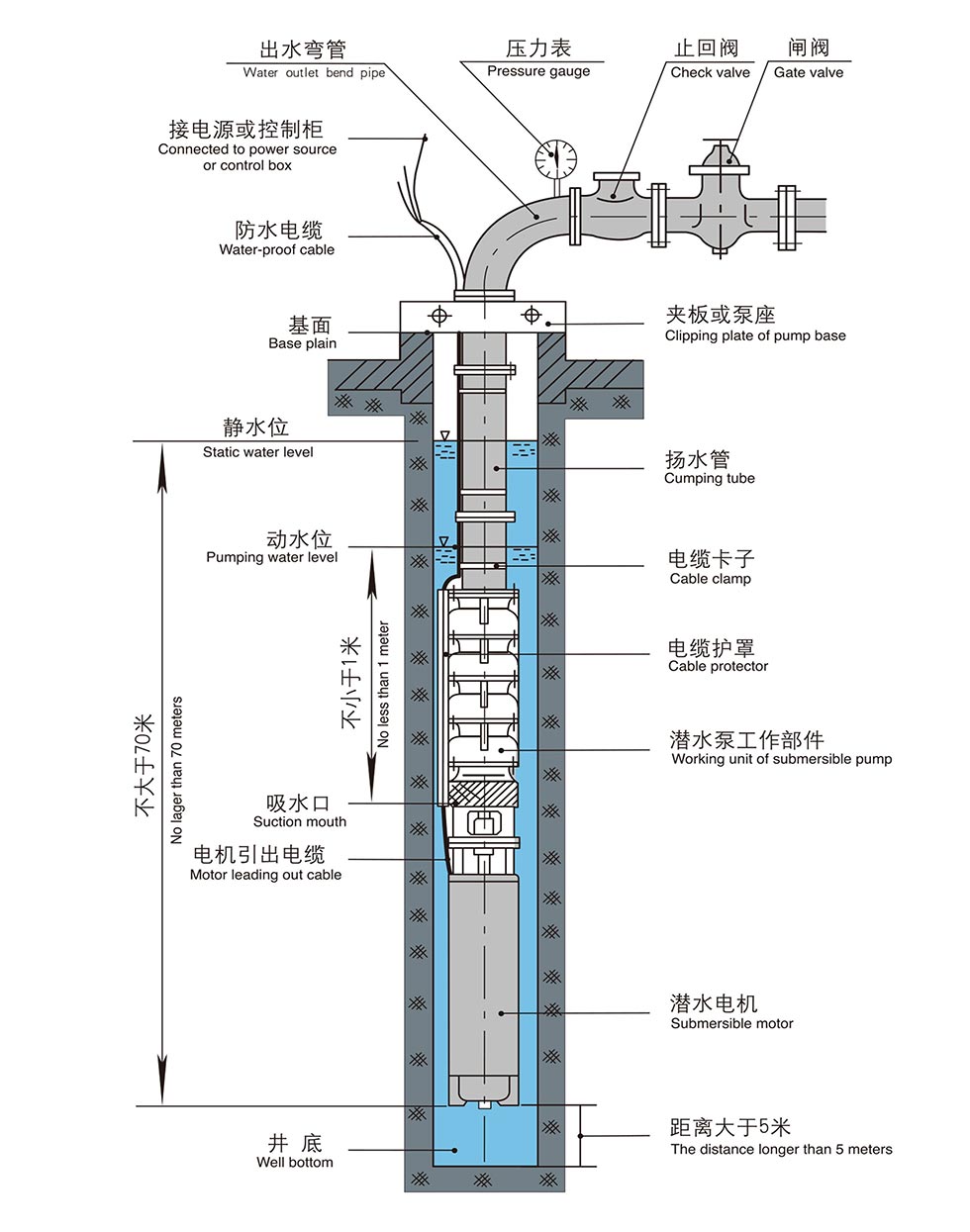

4. Η είσοδος της υποβρύχιας αντλίας για άρδευση θα πρέπει να είναι τουλάχιστον 1 m κάτω από τη δυναμική στάθμη του νερού. Το μέγιστο βάθος βύθισης είναι 70 μέτρα κάτω από τη στατική στάθμη του νερού. το κάτω μέρος της αντλίας διατηρεί ελάχιστη απόσταση 1 m από τον πυθμένα του φρεατίου.
5. Ίσιο περίβλημα φρεατίου με λείο εσωτερικό τοίχωμα και χωρίς εξάρθρωση περιβλήματος.

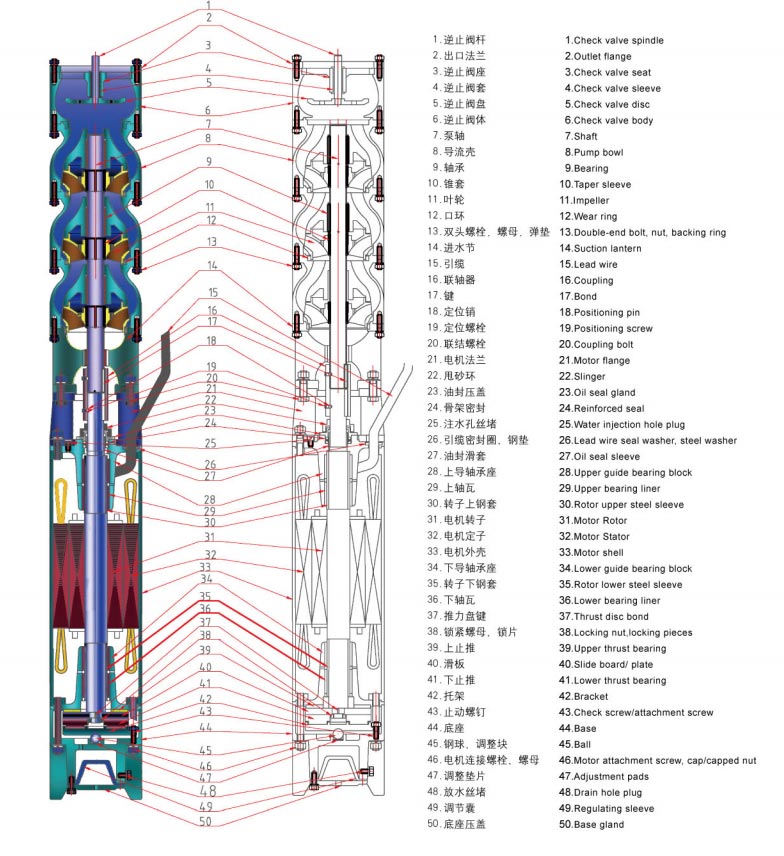

1. Η υποβρύχια αντλία βαθιάς πηγάδι για άρδευση αποτελείται από υποβρύχιο τριφασικό ασύγχρονο κινητήρα και σώμα αντλίας. Ο κινητήρας συνδέεται απευθείας με την άνω μονάδα αντλίας. Το αξιόπιστο στεγανοποιητικό άξονα τοποθετημένο στον επάνω άξονα του κινητήρα αποτρέπει διασταυρούμενη διαρροή μεταξύ του νερού ψύξης του εσωτερικού κινητήρα και του αντλούμενου μέσου, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία.
2. Η αντλία είναι μονής αναρρόφησης πολλαπλών σταδίων κάθετου φυγοκεντρικού τύπου. Ο αντίστοιχος κινητήρας είναι κατακόρυφος υγρού τύπου γεμάτος νερό υποβρύχιος ασύγχρονος κινητήρας, συνδεδεμένος μέσω ζεύξης τύπου κάννης.
3. Η περιέλιξη κινητήρα υιοθετεί το αδιάβροχο μαγνήτη PE με νάιλον επένδυση. η κοιλότητα του κινητήρα γεμίζει με καθαρό γλυκό νερό.
4. Για τον κινητήρα χρησιμοποιούνται ρουλεμάν καθοδήγησης που λιπαίνονται με νερό. Το ρουλεμάν ώσης στο κάτω μέρος του κινητήρα φέρει αμφίδρομη αξονική ώθηση από την αντλία. Η έκδοση με ψηλή κεφαλή εξοπλίζει χάλκινα μαξιλαράκια ώθησης σε σχήμα ανεμιστήρα που περιέχουν νικέλιο και ταιριάζουν με εισαγόμενα Συρόμενες πλάκες Phylos για αξονική στήριξη φορτίου.
5. Ένα εξάρτημα που φέρει επιπλέον αξονική δύναμη είναι εγκατεστημένο μεταξύ της αντλίας και του κινητήρα σε μοντέλα υψηλής ανύψωσης, μέγιστη κεφαλή προς τα πάνω στα 900μ.
1. Γεμίστε την κοιλότητα του κινητήρα με καθαρό γλυκό νερό πριν από την εκκίνηση. αποστραγγίστε όλο το εσωτερικό νερό για αποθήκευση το χειμώνα για να αποφύγετε το ράγισμα του παγετού.
2.Δοκιμάζετε τακτικά την αντίσταση μόνωσης της μονάδας, η τιμή δεν πρέπει να είναι μικρότερη από 0,5 MΩ.
3. Τυπική περίοδος εγγύησης: 1 έτος υπό κανονική λειτουργία.
Παράδειγμα: QJ80-100-37
| Κώδικας | Εννοια |
| Q | Υποβρύχιος Τύπος |
| J | Εφαρμογή Deep Well |
| 80 | Ονομαστική ροή: 80 m³/h |
| 100 | Βαθμολογία Κεφαλής: 100 μ |
| 37 | Ισχύς κινητήρα: 37 kW |
Πριν επιλέξουν ένα μοντέλο αντλίας, οι πελάτες θα πρέπει να επιβεβαιώσουν τις ακόλουθες πληροφορίες:
Προσδιορίστε την απαιτούμενη παραγωγή νερού ανάλογα με την περιοχή άρδευσης και τη ζήτηση νερού.
Υπολογίστε το απαιτούμενο ύψος ανύψωσης συμπεριλαμβανομένων:
• Βάθος φρεατίου
• Κάθετη απόσταση ανύψωσης
• Απώλεια πίεσης αγωγού
• Απαιτήσεις τερματικής πίεσης νερού
Επιλέξτε μια διάμετρο αντλίας κατάλληλη για το υπάρχον περίβλημα του φρεατίου.
Επιβεβαιώστε την τάση, τη συχνότητα και τη διαθέσιμη ηλεκτρική χωρητικότητα.
Ελέγξτε τη θερμοκρασία του νερού, την τιμή PH και την περιεκτικότητα σε στερεά σωματίδια.
Η παροχή αυτών των παραμέτρων βοηθά να διασφαλιστεί ότι η επιλεγμένη αντλία παρέχει την αναμενόμενη απόδοση.
| Φαινόμενα σφαλμάτων | Αιτιολογικό | Λύσεις |
| Το κεφάλι είναι απρόσιτο, δεν μπορεί να απορροφηθεί νερό ή ανεπαρκής εκροή νερού. | 1.Η δυναμική στάθμη του νερού πέφτει κάτω από το επιτρεπόμενο ελάχιστο. Δυναμική στάθμη νερού. 2. Σπάσιμο στο σωλήνα ανύψωσης κοινή? 3.Αναστροφή περιστροφής του κινητήρα. 4.Μείωση της τάσης. 5.Μπλοκαρισμένο νερό είσοδος? 6. Κατεστραμμένος ζεύκτης. |
1. Αυξήστε το στάδιο της αντλίας και τον σωλήνα ανύψωσης, για να αυξήσετε το βάθος του φρέατος. 2.Repair θραύση? 3.Αντικαταστήστε το καλώδιο συνδετήρας? 4. Ελέγξτε την τάση. 5. Πλύνετε την είσοδο νερού. 6.Αντικαταστήστε τον συζεύκτη. |
| Ο κινητήρας δεν λειτουργεί κατά την εκκίνηση, με βουητό. | 1. Κατάσχεση ρουλεμάν. 2.Μονοφασική λειτουργία του κινητήρα. |
1.Εξετάστε και επισκευάστε τα κατεστραμμένα μέρη. 2. Ελέγξτε το καλώδιο σύνδεσης και βρείτε την αστοχία φάσης. |
| Υπερμεγάλη κούνια δείκτη αμπερόμετρου | 1. Η δυναμική στάθμη του νερού πέφτει στην είσοδο απορρόφησης. 2.Η δυναμική στάθμη του νερού πέφτει κάτω από το επιτρεπόμενο ελάχιστη δυναμική στάθμη νερού; |
1. Μειώστε την εκροή νερού και αυξήστε το βάθος βύθισης. |
| Βίαιος κραδασμός της μονάδας | 1. Ο άξονας της αντλίας είναι λυγισμένος. 2. Η φθορά στο ρουλεμάν της μονάδας είναι πολύ μεγάλη. 3.Πολύ έντονο γκάζι? 4. Κατεστραμμένος ζεύκτης. |
1.Βαθμονόμηση του άξονα. 2. Αντικαταστήστε το ρουλεμάν. 3. Μεγεθύνετε τη βαλβίδα πύλης. 4.Αντικαταστήστε τον συζεύκτη. |
| Πτώση στη ροή | 1.Φθορά όταν φοράει το δαχτυλίδι. 2.Μπλοκαρισμένη είσοδος νερού. 3.Διαρροή στον σύνδεσμο μεταξύ των σωλήνων ανύψωσης ή κοχύλια. |
1. Επισκευάστε ή αντικαταστήστε τα φθαρμένα μέρη. 2. Πλύνετε την είσοδο νερού. 3. Ελέγξτε το τμήμα σύνδεσης. |
| Ξαφνική μείωση της αντίστασης μόνωσης | 1.Κακή ποιότητα του συνδετήρα καλωδίου κινητήρα. 2. Κατεστραμμένη μόνωση της καλωδίωσης του περιστροφέα κινητήρα. 3.Φορεμένο καλώδιο. |
1. Επανασυνδέστε το βύσμα του καλωδίου. 2.Επισκευή καλωδίωσης κινητήρα. 3.Επισκευή ζημιών. |
| Αύξηση στην κατανάλωση ρεύματος (η ένδειξη αμπερόμετρου υπερβαίνει την ονομαστική αξία) |
1.Φθαρμένη πτερωτή ρουλεμάν. 2.Επαφή του κινητήρα μετά τη φθορά του ρουλεμάν. 3.Ετριβή μεταξύ πτερωτής και κελύφους. |
1.Εξετάστε και επισκευάστε την αντλία. 2.Εξετάστε και επισκευάστε τον κινητήρα. 3. Ελέγξτε τη ροή και ελέγξτε την ώθηση του κινητήρα ρουλεμάν. |
Μια υποβρύχια αντλία βαθιάς γεωτρήσεων χρησιμοποιείται κυρίως για την εξόρυξη υπόγειων υδάτων από βαθιά πηγάδια και την παροχή νερού για άρδευση, οικιακή χρήση, βιομηχανικές εφαρμογές και άλλα έργα μεταφοράς νερού.
Ναί. Η σειρά ATQJ έχει σχεδιαστεί για άρδευση γεωργικών εκτάσεων, συστήματα καταιονισμού, άρδευση θερμοκηπίου και άλλα αγροτικές εφαρμογές ύδρευσης.
Οι πελάτες θα πρέπει να παρέχουν:
• Απαιτούμενος ρυθμός ροής
• Κεφαλή αντλίας
• Βάθος φρεατίου
• Διάμετρος φρεατίου
• Πληροφορίες για τις πηγές νερού
• Απαιτήσεις παροχής ρεύματος
Ναί. Η αντλία AOTE μπορεί να προσαρμόσει τις παραμέτρους της αντλίας, όπως ρυθμό ροής, κεφαλή, ισχύ κινητήρα, τάση και υλικά σύμφωνα με απαιτήσεις του έργου.
Το επιτρεπόμενο βάθος εγκατάστασης εξαρτάται από το επιλεγμένο μοντέλο και τις συνθήκες λειτουργίας. Τα μοντέλα με ψηλό κεφάλι μπορούν να επιτύχουν κεφαλές ανύψωσης έως 900 μέτρα.
Συνιστάται η διατήρηση τακτικών ελέγχων της αντίστασης μόνωσης, της κατάστασης του καλωδίου, του ρεύματος λειτουργίας και της εξόδου νερού σταθερή απόδοση.
Η AOTE εξειδικεύεται στην κατασκευή αντλιών εδώ και πολλά χρόνια, παρέχοντας υποβρύχιες αντλίες βαθιάς πηγαδιού για γεωργικές, βιομηχανικές και δημοτικές εφαρμογές. Με έμπειρη μηχανική ικανότητα και ευέλικτη κατασκευή διαδικασίες, υποστηρίζουμε τυπικά μοντέλα καθώς και προσαρμοσμένες λύσεις αντλιών για διαφορετικά έργα ύδρευσης.
