Υποβρύχια Γεωθερμική Αντλία Μικρής Διαμέτρου

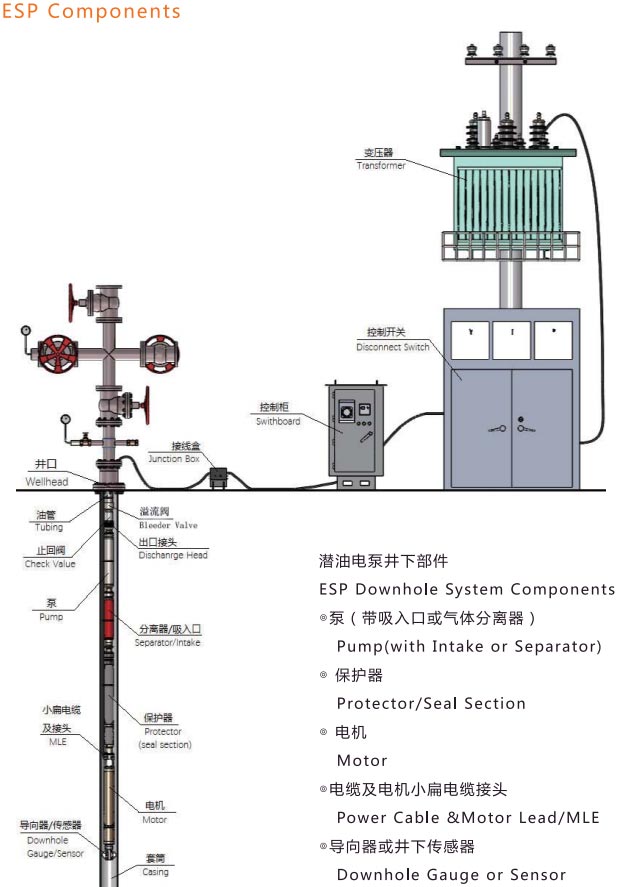

Τα κύρια μέρη της υποβρύχιας γεωθερμικής αντλίας μικρής διαμέτρου: Φυγοκεντρική αντλία/Εισαγωγή/Διαχωριστής αερίου/Υποβρύχιο προέκταση/εκκένωση κινητήρα/προστάτη/μοτέρ.

Η υποβρύχια γεωθερμική αντλία μικρής διαμέτρου έχει αναπτυχθεί ειδικά για γεωθερμικά πηγάδια και υψηλές θερμοκρασίες υπόγεια έργα εξόρυξης νερού που απαιτούν συμπαγείς διαστάσεις εγκατάστασης και συνεχή λειτουργία.

Σε αντίθεση με τις συμβατικές υποβρύχιες αντλίες, τα γεωθερμικά πηγάδια συχνά συνεπάγονται προκλήσεις όπως: Περιορισμένη διάμετρος φρέατος, Κυκλοφορία νερού υψηλής θερμοκρασίας, Μακροχρόνια συνεχής λειτουργία, Δύσκολες συνθήκες συντήρησης, Διαβρωτικά υπόγεια περιβάλλοντα

Το σύστημα ESP μικρής διαμέτρου Aote ενσωματώνει μια φυγόκεντρη αντλία πολλαπλών σταδίων, διαχωριστή αερίων, προστατευτικό και υψηλή θερμοκρασία υποβρύχιος κινητήρας για την παροχή μιας ολοκληρωμένης λύσης για την ανύψωση ρευστού σε βάθος φρεατίων.

Η τυπική διάμετρος της αντλίας κυμαίνεται από 3,38 ίντσες έως 8,75 ίντσες, καθιστώντας την κατάλληλη για στενά γεωθερμικά πηγάδια και εφαρμογές κοιτασμάτων πετρελαίου. Ανάλογα με τις συνθήκες του φρεατίου, διατίθενται προσαρμοσμένες διαμορφώσεις για διαφορετική ροή ρυθμούς, ύψη ανύψωσης και απαιτήσεις θερμοκρασίας.

Προσδιορισμός

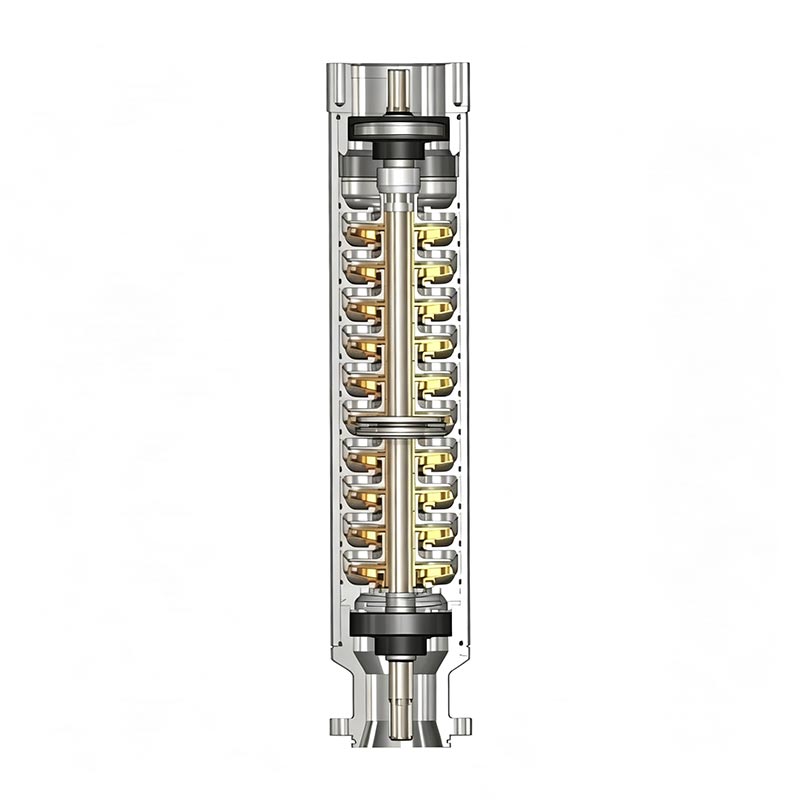

Ο αριθμός των σταδίων της αντλίας καθορίζεται από την απαιτούμενη ανύψωση. Κάθε στάδιο αποτελείται από μια πλωτή πτερωτή συνδεδεμένη με τον κινητήριο άξονα monel-k500 και έναν σταθερό διαχύτη που κατευθύνει τη ροή του ρευστού. Η αξονική δύναμη της πτερωτής είναι κατασκευάστηκε από υλικό ανθεκτικό στη φθορά. Προκειμένου να μειωθεί η αξονική δύναμη, η δομή της πτερωτής και του διαχύτη έχει σχεδιαστεί από πλωτός τύπος. Το υπόλοιπο αξονικό φορτίο και το νεκρό βάρος του άξονα της αντλίας συγκρατούνται από το προστατευτικό ρουλεμάν ώσης.

Είναι η θύρα αναρρόφησης για το υγρό του φρεατίου που εισέρχεται στην υποβρύχια φυγοκεντρική αντλία. Εν τω μεταξύ, το ελεύθερο αέριο μπορεί να διαχωριστεί πριν από τη ροή στην υποβρύχια φυγόκεντρη αντλία, επομένως η επίδραση αερίου ανακούφισης στη μονάδα αντλίας.

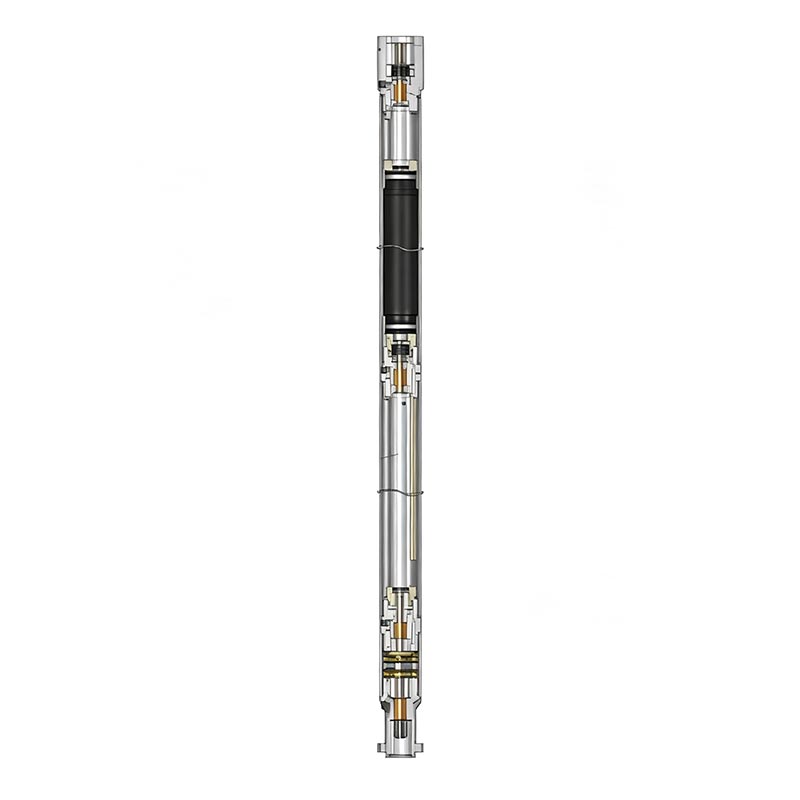

Κάθε τμήμα περιέχει πολλαπλούς περιττούς θαλάμους φραγμού για ενίσχυση της αξιοπιστίας. Οι θάλαμοι φραγμού είναι διαθέσιμοι σε τύπους λαβύρινθων και τσαντών. Ο άξονας προστασίας χρησιμοποιεί συνήθως υλικό Monel-k500. Υπάρχουν έξι μηχανικές στεγανοποιήσεις προσώπου αυτό. Το ρουλεμάν ώσης που χρησιμοποιείται στο τμήμα στεγανοποίησης έχει υψηλή ικανότητα μετατόπισης. μπορούμε να προσφέρουμε διαφορετικούς τύπους και τμήμα σφραγίδων σειράς να να προσαρμόσει τις ατομικές συνθήκες ευεξίας.

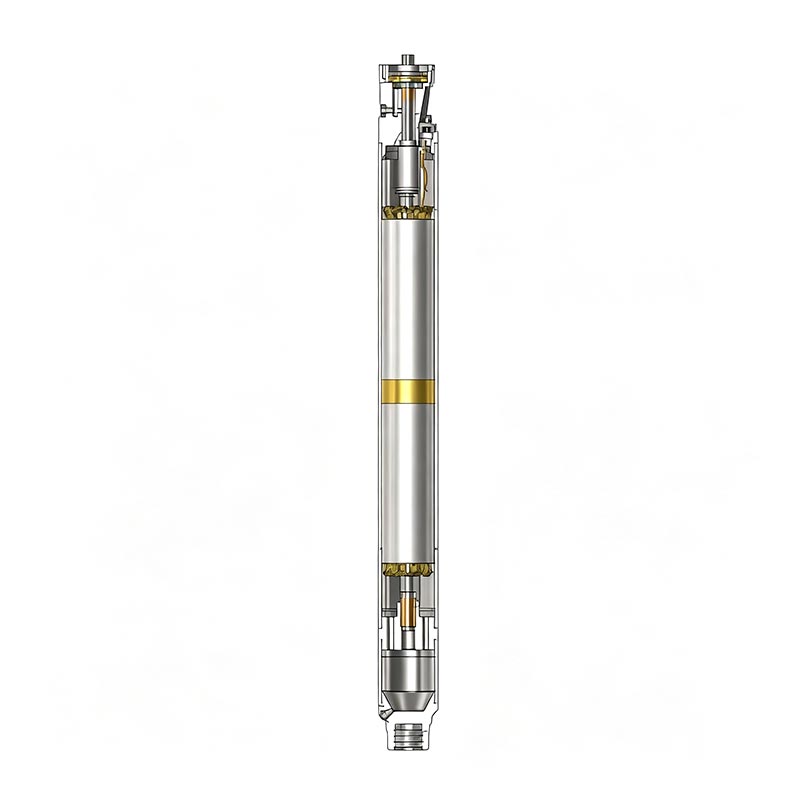

Ο υποβρύχιος κινητήρας είναι η δύναμη της κίνησης της φυγόκεντρης αντλίας πολλαπλών σταδίων. Είναι διπολικό τριφασικό κλουβί σκίουρων ασύγχρονος κινητήρας.

Αποτελείται κυρίως από στάτορα, στροφέα και σύστημα βρόχου κύκλου λαδιού κ.λπ. Λόγω του υποβρύχιου κινητήρα περιορίζεται από πηγάδι διάμετρος και θερμοκρασία περιβάλλοντος. Η εμφάνισή του είναι μακριά και λεπτή. Το μέγιστο μήκος μπορεί να φτάσει τα 10 μέτρα. Είναι γεμάτο με ένα υπερδιηλεκτρικό λάδι υψηλής αντοχής για λίπανση και θερμική αγωγιμότητα.

Η κατάσταση λειτουργίας του υποβρύχιου κινητήρα είναι όρθια αναρτημένη. Το άνω ρουλεμάν ώθησής του φέρει η αξονική δύναμη και το νεκρό βάρος του ρότορα Η θερμότητα που παράγεται από τον κινητήρα μεταδίδεται στο ρευστό πηγαδιού μέσω του περιβλήματος του κινητήρα.

Τυπικές Εφαρμογές

Συστήματα Γεωθερμικής Θέρμανσης

Χρησιμοποιείται για την εξαγωγή ζεστού υπόγειου νερού για:
• Τηλεθέρμανση
• Συστήματα θέρμανσης κτιρίων
• Βιομηχανικές εφαρμογές θέρμανσης

Γεωθερμική Παραγωγή Ενέργειας

Παρέχει συνεχή κυκλοφορία ζεστού νερού για γεωθερμικούς σταθμούς ηλεκτροπαραγωγής.

Πηγάδια πετρελαίου και φυσικού αερίου

Κατάλληλο για πετρελαιοπηγές που απαιτούν συμπαγή συστήματα ESP για παραγωγή υγρών.

Πηγάδια νερού υψηλής θερμοκρασίας

Χρησιμοποιείται σε βαθιά φρεάτια όπου οι τυπικές υποβρύχιες αντλίες δεν μπορούν να αντέξουν τις συνθήκες θερμοκρασίας.

Σχετικά με εμάς

Η Aote Tianjin Pump Co., Ltd. ιδρύθηκε το 2004, η οποία είναι επαγγελματίας κατασκευαστής στην παραγωγή, τις πωλήσεις, έρευνα και ανάπτυξη ηλεκτρικής υποβρύχιας αντλίας, υποβρύχιων αντλιών, αντλιών λυμάτων και κινητήρων σε επαγγελματικό κατασκευαστές. Η εταιρεία είναι εγγεγραμμένη ως ιδιωτική επιχείρηση στο Jin nan Economic Development Area, μια βιομηχανική περιοχή ανάπτυξης στο Tianjin της Κίνας.

Η εταιρεία έχει ισχυρές δυνατότητες ανάπτυξης προϊόντων, για την εισαγωγή της τεχνολογίας υποβρύχιων ηλεκτρικών αντλιών REDA, εισαγωγή τεχνολογίας υποβρύχιων κινητήρων που αναπτύχθηκε με βάση το συγχρονισμό με το κορυφαίο υποβρύχιο στον κόσμο αντλίες, υποβρύχιες αντλίες, και προέρχονται από την κάλυψη των ειδικών απαιτήσεων των πελατών από διάφορα ειδικά προϊόντα.

Έχουμε δημιουργήσει 6 κύρια τμήματα για την κατασκευή, συμπεριλαμβανομένης της στοίβαξης πλαστικοποίησης, περιέλιξης στάτορα, συναρμολόγησης κινητήρα, αντλίας συναρμολόγηση, διάταξη προστασίας και διάταξη διαχωριστή, διάταξη προστασίας και διάταξη διαχωριστή. Μέχρι στιγμής, η ετήσια παραγωγή Η χωρητικότητα του ΑΟΤΕ έχει φτάσει τις 1150 μονάδες ESP.

Προκειμένου να εγγυηθούμε την ποιότητα, τηρούμε αυστηρά τα πρότυπα συστήματος διαχείρισης ISO9001-2008, βασιζόμαστε σε σύγχρονα σύστημα διαχείρισης και η καθοδηγητική ιδεολογία της τολμηρής καινοτομίας, καθιστώντας το προϊόν πιο ανταποκρινόμενο στην αγορά. Είναι γίνεται πιο εξελιγμένο και έχει αναγνωριστεί από τους πελάτες μας.

Χάρη στην υποστήριξη, την αγάπη και την εμπιστοσύνη σας ο ΑΟΤΕ πέτυχε το σημερινό λαμπρό επίτευγμα. Shumin Chen, ο στρατηγός μας ο διευθυντής εκφράζει βαθιά ευγνωμοσύνη εδώ! Θα εκπληρώσουμε τις προσδοκίες και θα αυξήσουμε το τεχνολογικό περιεχόμενο των προϊόντων να λάμπει έντονα.

FAQ

Ε1: Ποια είναι η μέγιστη θερμοκρασία αυτής της υποβρύχιας γεωθερμικής αντλίας μικρής διαμέτρου;

Το τυπικό σύστημα έχει σχεδιαστεί για γεωθερμικές εφαρμογές με θερμοκρασίες εργασίας από 100℃ έως 260℃. Υλικό Η επιλογή και η διαμόρφωση του κινητήρα μπορούν να προσαρμοστούν σύμφωνα με τις πραγματικές συνθήκες του φρεατίου.

Ε2: Μπορεί αυτή η αντλία να εγκατασταθεί σε γεωθερμικά πηγάδια μικρής διαμέτρου;

Ναί. Η αντλία έχει σχεδιαστεί ειδικά για στενά φρεάτια, με διαθέσιμες διαμέτρους από 3,38 ίντσες έως 8,75 ίντσες.

Ε3: Ποια υλικά χρησιμοποιούνται για εφαρμογές σε υψηλές θερμοκρασίες;

Τα βασικά εξαρτήματα όπως ο κινητήριος άξονας μπορούν να χρησιμοποιούν κράμα Monel K500, ενώ τα μονωτικά υλικά υψηλής θερμοκρασίας και διηλεκτρικό λάδι εφαρμόζεται στο σύστημα κινητήρα.

Ε4: Μπορεί η Aote να προσαρμόσει τα συστήματα ESP σύμφωνα με τις καλές συνθήκες;

Ναί. Η Aote μπορεί να προσαρμόσει τα στάδια της αντλίας, την ισχύ του κινητήρα, τη δομή στεγανοποίησης και τα υλικά με βάση το βάθος φρέατος, τη θερμοκρασία, ρυθμός ροής και χαρακτηριστικά υγρού.
