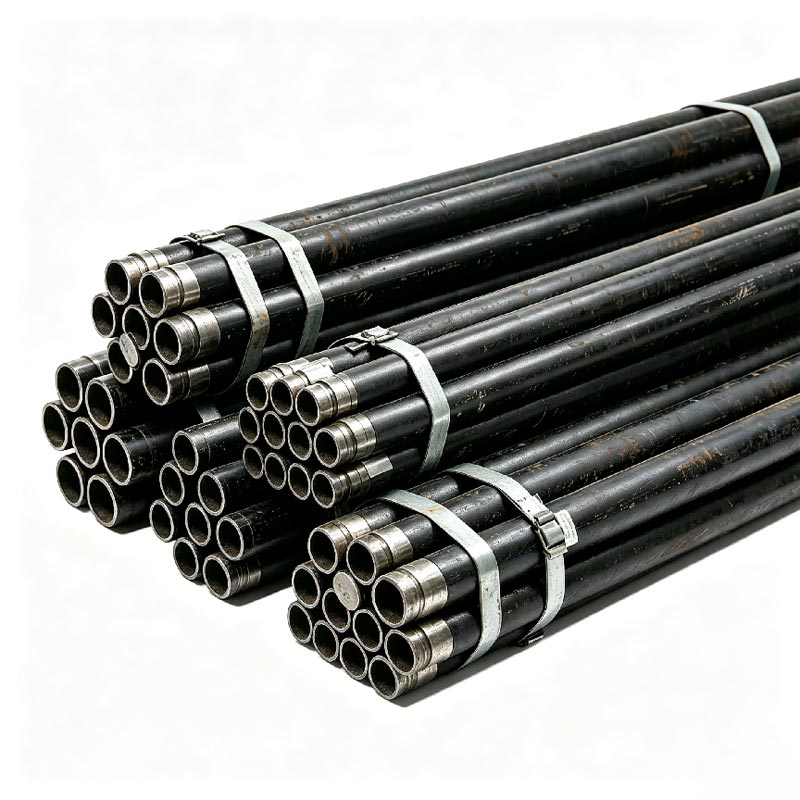

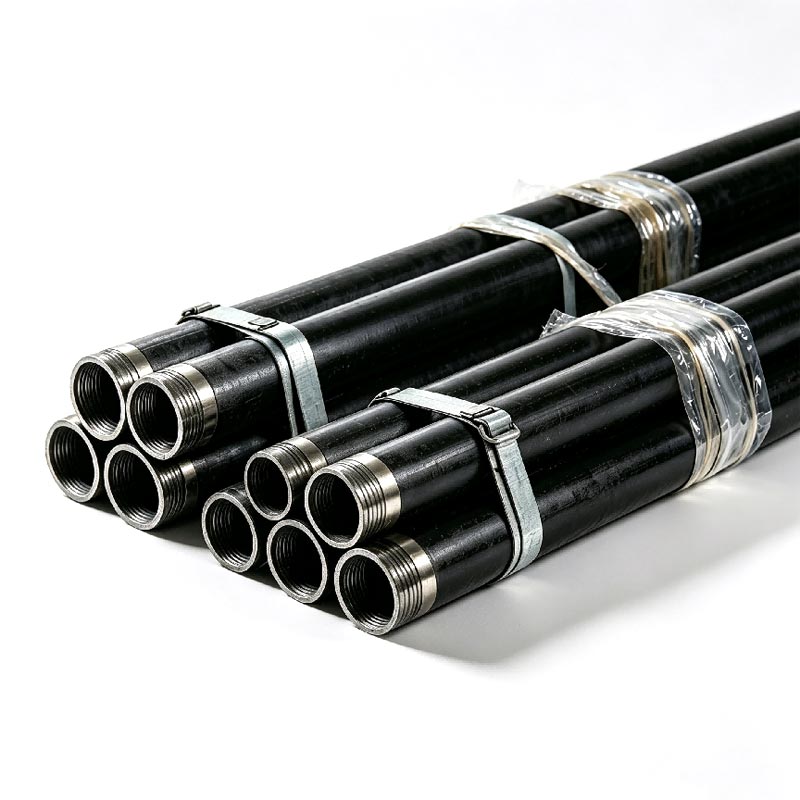

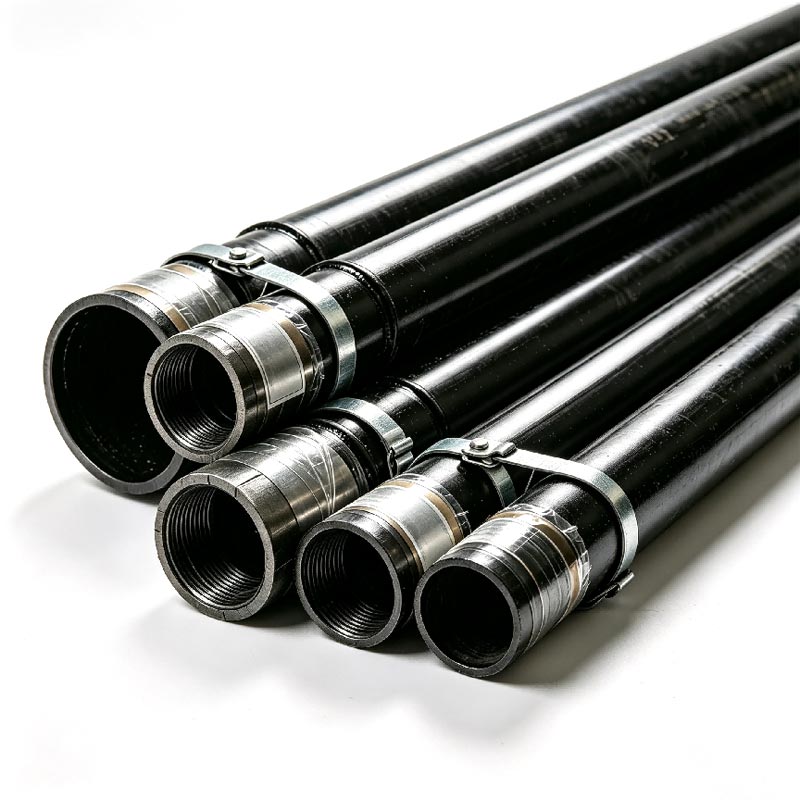

Το 4 -1/2 API Standard Tubing χρησιμοποιείται ευρέως σε φρεάτια που απαιτούν υψηλότερους ρυθμούς ροής και μηχανική αντοχή από τα συμβατικά σωλήνωση παραγωγής. Η μεγαλύτερη εξωτερική του διάμετρος βελτιώνει την παραγωγική απόδοση ενώ διατηρεί αξιόπιστη αντίσταση εσωτερική πίεση, σύνθλιψη και αντοχή σε εφελκυσμό.
Κατασκευασμένος σύμφωνα με τις προδιαγραφές API 5CT, αυτός ο σωλήνας είναι κατάλληλος τόσο για χερσαία όσο και για υπεράκτια κοιτάσματα πετρελαίου και είναι συμβατό με τυπικά εξαρτήματα API, συσκευαστές, βαλβίδες ασφαλείας και εξοπλισμό ολοκλήρωσης ESP. Κατάλληλες ποιότητες χάλυβα, Τα πάχη τοιχωμάτων και οι τύποι νημάτων μπορούν να επιλεγούν με βάση το βάθος του φρεατίου, την πίεση παραγωγής και το διαβρωτικό περιβάλλον.
| Είδος | Προσδιορισμός |
| Πρότυπο | API 5CT |
| Εξωτερική διάμετρος | 4.500 ίντσες (114,30 χλστ.) |
| Κοινό πάχος τοιχώματος | 6,88 / 7,37 / 8,56 χλστ |
| Ποιότητες χάλυβα | J55, K55, N80, L80, P110 |
| Τύπος νήματος | NUE / EUE |
| Μήκος | R1, R2, R3 |
| Τέλος Φινίρισμα | Απλό άκρο ή σύζευξη |
| Επιθεώρηση | API 5CT, Drift Test, Hydrostatic Test, UT |
| Επεξεργασία Επιφανειών | Μαύρο, Βερνίκι, Φωσφορικό, Αντιδιαβρωτική Επικάλυψη |
Διαφορετικά περιβάλλοντα φρεατίων απαιτούν διαφορετικούς βαθμούς σωλήνων.
| Βαθμός | Προτεινόμενη Εφαρμογή |
| J55 | Συμβατικά πηγάδια παραγωγής |
| Κ55 | Τυποποιημένη παραγωγή λαδιού |
| N80 | Βαθιά φρεάτια με υψηλότερη πίεση |
| L80 | CO2 και ήπια διαβρωτικά φρεάτια |
| Ρ110 | Εξαιρετικά βαθιά πηγάδια υψηλής πίεσης |
Αντί να επιλέξετε την υψηλότερη ποιότητα, η επιλογή σωλήνων σύμφωνα με τις πραγματικές συνθήκες του φρεατίου συμβάλλει στη μείωση των περιττών το κόστος του έργου, διασφαλίζοντας παράλληλα τη λειτουργική ασφάλεια.
Ο παρακάτω πίνακας συγκρίνει τις βασικές παραμέτρους των 2 7/8", 3 1/2" και 4 -1/2 API Standard Tubing, βοηθώντας σας να επιλέξετε την κατάλληλη προϊόντα για διαφορετικές συνθήκες πηγαδιού.
| Στοιχείο παραμέτρου | 2 7/8 API Standard Tub | 3 1/2 API Standard Tubing | 4 -1/2 API Standard Tubing |
| Εφαρμοστέο βάθος φρεατίου | Ρηχά και μεσαία πηγάδια (≤2500m) | Μεσαία και βαθιά πηγάδια (2500m–4000m) | Βαθιά και εξαιρετικά βαθιά πηγάδια (>4000m) |
| Εξωτερική διάμετρος | 2,875 ίντσες (73,02 mm) | 3,5 ίντσες (88,9 mm) | 4,5 ίντσες (114,3 mm) |
| Πάχος Κύριου Τοίχου | 5,51 mm / 7,01 mm | 6,45 mm / 7,82 mm | 7,37 mm / 8,56 mm |
| Βαθμός | J55 / N80 / P110 | J55 / N80 / P110 | N80 / P110 (υψηλής αντοχής) |
| Πίεση Εργασίας | Μέτρια-χαμηλή πίεση (≤35MPa) | Μέτρια-υψηλή πίεση (35–55 MPa) | Υψηλή πίεση (≥55MPa) |
| Αντίσταση κατά της κατάρρευσης | Γενικός | Εξοχος | Ανώτερος |
| Βασική εφαρμογή | Παραγωγή ρηχών πηγαδιών, συμβατική έγχυση νερού | Εκμετάλλευση σε βάθος πηγαδιού, έγχυση νερού υψηλής πίεσης, ανακατασκευή φρέατος | Έργα εξαιρετικά βαθιάς γεωτρήσεων, βαρέος πετρελαίου και πετρελαιοπηγών υψηλού φορτίου |
| Ολοκληρωμένο Κόστος | Χαμηλό (οικονομικό για ρηχά πηγάδια) | Μεσαία (ισορροπημένη απόδοση & κόστος) | Υψηλό (υψηλής αντοχής προδιαγραφή βαρέως τύπου) |
Το 4 -1/2 API Standard Tubing χρησιμοποιείται συνήθως σε:
Βαθιές πετρελαιοπηγές
Εξαιρετικά βαθιά πηγάδια αερίου
Πηγάδια παραγωγής υψηλής πίεσης
Πηγάδια έγχυσης νερού
Φρέατα έγχυσης αερίου
Συστήματα ολοκλήρωσης ESP
Οριζόντια πηγάδια
Κατευθυντικά φρεάτια
Παραγωγή βαρέος πετρελαίου
Υπεράκτια έργα γεώτρησης
Όλα τα εξαρτήματα σωληνώσεων κατασκευάζονται με τυποποιημένη διαδικασία.
Επιθεώρηση πρώτων υλών → Θερμή έλαση → Θερμική επεξεργασία → Ίσιωμα → Σπείρωμα → Επιθεώρηση διαστάσεων →
Υδροστατική δοκιμή → Δοκιμή υπερήχων → Δοκιμή μετατόπισης → Προστασία νήματος → Συσκευασία και μεταφορά
Ανάλογα με τον τρόπο μεταφοράς και τις απαιτήσεις του έργου, διατίθενται οι ακόλουθες επιλογές συσκευασίας για σωλήνες:
Προστατευτικά μανίκια με κλωστή
Ταινίες χάλυβα
Αδιάβροχη συσκευασία
Εξαγωγή ξύλινων στηρίξεων
Φόρτωση εμπορευματοκιβωτίων
Αποστολή χύδην μεταφοράς
Προσαρμοσμένη συσκευασία εξαγωγής είναι διαθέσιμη για διεθνείς μεταφορές μεγάλων αποστάσεων.
Ο κατάλληλος βαθμός εξαρτάται από το βάθος, την πίεση, τη θερμοκρασία και τις συνθήκες διάβρωσης του φρεατίου. N80 και P110 είναι επιλέγεται συνήθως για βαθιά φρεάτια, ενώ το L80 είναι κατάλληλο για ήπια διαβρωτικά περιβάλλοντα.
Τα σπειρώματα EUE χρησιμοποιούν εξωτερικό άκρο ανατροπής για βελτιωμένη ισχύ σύνδεσης, ενώ τα νήματα NUE έχουν σχεδίαση χωρίς ανατροπή με μεγαλύτερη εσωτερική διάμετρο. Η επιλογή εξαρτάται από το σχεδιασμό ολοκλήρωσης και τις απαιτήσεις σύνδεσης.
Ναί. Οι σωλήνες μπορούν να παραδοθούν με συνδέσμους προεγκατεστημένους ή εφοδιασμένους χωριστά με βάση τις απαιτήσεις του έργου.
Ναί. Οι υπηρεσίες SGS, BV, DNV και άλλες ανεξάρτητες υπηρεσίες επιθεώρησης μπορούν να κανονιστούν πριν από την αποστολή κατόπιν αιτήματος.
Η τυπική τεκμηρίωση περιλαμβάνει:
Πιστοποιητικό δοκιμής μύλου (MTC)
Έκθεση επιθεώρησης API 5CT
Έκθεση υδροστατικής δοκιμής
Έκθεση μηχανικής ιδιοκτησίας
Έκθεση επιθεώρησης διαστάσεων
Λίστα συσκευασίας
Εμπορικό τιμολόγιο
Οι αντλίες AOTE όχι μόνο παρέχουν τυπική σωλήνωση, αλλά επικεντρώνονται επίσης στην παροχή ολοκληρωμένης υποστήριξης σε όλο το μήκος διαδικασία προμήθειας—από την επιλογή σωλήνων και την τεχνική διαβούλευση έως την κατασκευή, την επιθεώρηση και την εφοδιαστική εξαγωγή.
Τα δυνατά μας σημεία περιλαμβάνουν:
Κατασκευή συμβατή με το API 5CT
Μεγάλη ποικιλία από ποιότητες χάλυβα και τύπους νημάτων
Σταθερή χωρητικότητα για παραγγελίες μεγάλου όγκου
Ευέλικτη προσαρμογή για την κάλυψη των απαιτήσεων του έργου
Πλήρης επιθεώρηση και ανιχνεύσιμα αρχεία ποιότητας
Εκτεταμένη εμπειρία εξαγωγών που εξυπηρετεί παγκόσμιους εργολάβους και διανομείς πετρελαιοειδών
Τεχνική υποστήριξη για επιλογή σωλήνων και αντιστοίχιση έργου
